Электромагнитная муфта, компрессор, замена (B8444S)

Снятие компрессора

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент, правила техники безопасности.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Масло, система кондиционирования, заполнение.

Осторожно: При замене компрессора, всегда заменяйте уплотнительные кольца в трубах и быстросъемных соединителях.

Примечание: При выполнении работ в системе управления микроклиматом обязательно закрывайте заглушками трубки и соединители.

Снимите компрессор. См. Компрессор, замена

Снятие ведущего диска

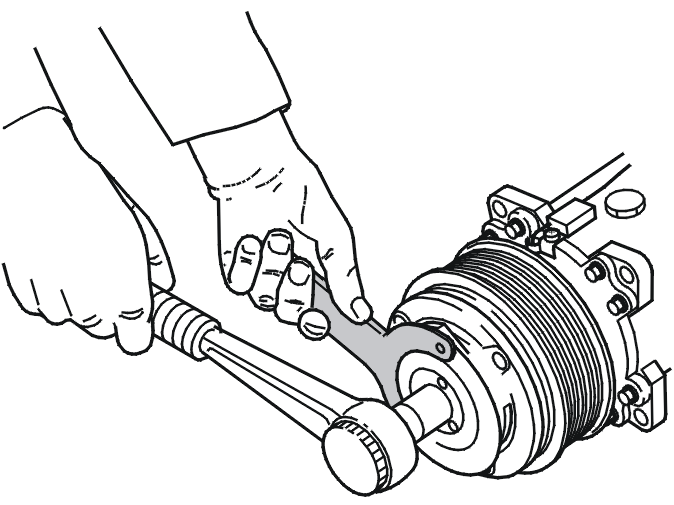

Снимите винт ведущего диска. 🔧 T9997193,Снимите крышку ведущего диска, стянув ее ровно наружу.

Примечание: Убедитесь, что прокладки между валом компрессора и ведущим диском не отделяются.

Снятие шкива

Снимите:

• стопорное кольцо
• шкив.

Снятие катушки электромагнита и провода

Примечание: Заметьте положение кабеля соленоида по отношению к корпусу компрессора.

Снимите:

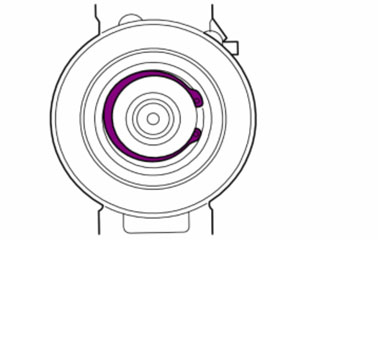

• стопорное кольцо соленоида. См. иллюстрации
• соленоид
• винт электрического провода соленоида
• разъем соленоида.

Установка соленоида и электрического провода

Установите:

• соленоид, как отмечено ранее
• стопорное кольцо соленоида. См. иллюстрации
• разъем соленоида
• винт электрического провода соленоида.

Установка шкива

Установите:

• новый шкив
• стопорное кольцо шкива.

Установка ведущего диска

🔧 T9997193, и установите ведущий диск с помощью 1 винта. Затяните согласно Момент затяжки.

Проверка зазора

Используйте набор пластинок-щупов. Проверьте зазор между диском и шкивом. Измерьте в нескольких точках окружности диска.Зазор должен быть между 0,4 и 0,6 мм. Замените прокладки, если зазор не находится в диапазоне заданных значений.

Установка компрессора

Установите компрессор. См.: Компрессор, замена.Проверьте функционирование.
