Электродвигатели и потенциометры, расположенные в спинке сиденья, замена

Подготовка

Осторожно: Установите устройство для безопасной транспортировки на модуль датчика надувной подушки SIPS. Смотрите Замена сиденья в сборе.

Демонтаж

Запишите код радио, если установлен радиоприемник с кодированием против кражи.Отделите:

• Провод к отрицательной клемме аккумулятора.
• Сиденье с автомобиля согласно Замена сиденья в сборе
• Обивку сиденья. Смотрите Обивка сиденья, замена.
• Противоударную защиту.

• Выверните винт (А) нижнего крепления электродвигателя и отверните электродвигатель.

Осторожно: Будьте осторожны, чтобы не повредить контур воспламенения надувной подушки системы SIPS.

• Поднимите электродвигатель перед контуром воспламенения надувной подушки системы SIPS.

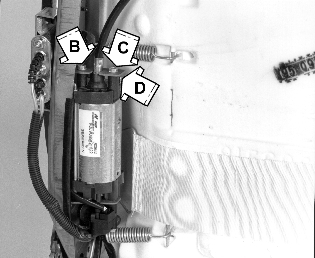

• Выверните винты (В и С) из верхнего крепления (D), фиксирующего гибкий вал.
• Снимите крепление (D) и гибкий вал.

• Выверните винты и снимите нижнее крепление.
• Снимите потенциометр.

Для снятия электродвигателя выполните следующее:

• Отсоедините 14-штекерный разъем серого цвета от модуля управления
• Перережьте четыре ленточных хомута крепления провода к электродвигателю.
• Вытяните провод и снимите электродвигатель.
• Пометьте положения контактных штырьков в 14-штекерном разъеме В серого цвета.
• Выдавите контактный штырек электродвигателя из разъема. Используйте инструмент для снятия контактов. 🔧 DEMONTERINGSVERKTYG (FÄRGKOD: BRUN).
• Вытяните провод электродвигателя из жгута проводки.

Установка

Установите компоненты в обратной последовательности.

• Закрепите провод как прежде с помощью четырех ленточных хомутов.
• Во избежание натяжения провода при изменении наклона спинки, оставьте избыточную длину провода (это особенно важно для правого сиденья, которое может складываться вперед).
• При установке противоударной защиты: убедитесь, что противоударная защита не касается газогенератора надувной подушки системы SIPS.

Снятие устройства для безопасной транспортировки с модуля датчика надувной подушки системы SIPS

Снимите устройство для безопасной транспортировки с модуля датчика и поставьте его на место в держатель с внутренней стороны панели управления.
