Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | B200F | 1992–1994 |
| 940 | B200FT | 1992–1994 |
| 940 | B200G | 1992–1994 |
| 940 | B230FB | 1992–1994 |
| 940 | B230FD | 1993, 1994 |
| 940 | B230FT | 1992–1994 |
| 940 | B230G | 1992–1994 |
| 940 | B230GT | 1992–1994 |
| 940 | B234F | 1992 |
| 940 | B234G | 1992 |
| 940 | D24 | 1992, 1993 |
| 940 | D24T | 1992, 1993 |
| 940 | D24TIC | 1992–1994 |
| 940 | — | 1991–1998 |
Примечание: Разработан электродвигатель вентилятора нового типа. По этой причине при замене электродвигателя необходимо осуществить доработку его крышки. Подробное описание см. в Операции, выполняемые при установке нового электродвигателя вен тилятора.
Прежняя конструкция

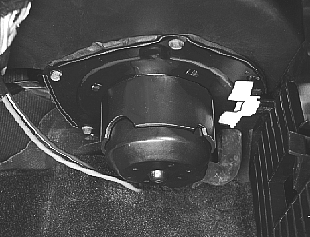

Снятие
Снимите:
- панель под перчаточным ящиком
- винты крепления электродвигателя.
Опустите электродвигатель и отсоедините шланг подачи охлаждающего воздуха. Отсоедините провода от электродвигателя и снимите электродвигатель.
Установка
- Очистите все компоненты и нанести герметик.
Подсоедините:
- провода к электродвигателю и поставьте электродвигатель
- шланг подачи охлаждающего воздуха.
- Проверьте работу. Поставьте панель под перчаточным ящиком.
Новая конструкция

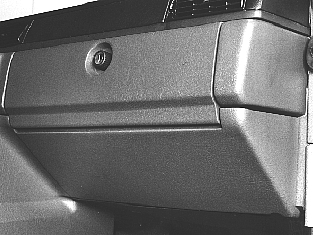

- Снимите панель под перчаточным ящиком.
Снимите:

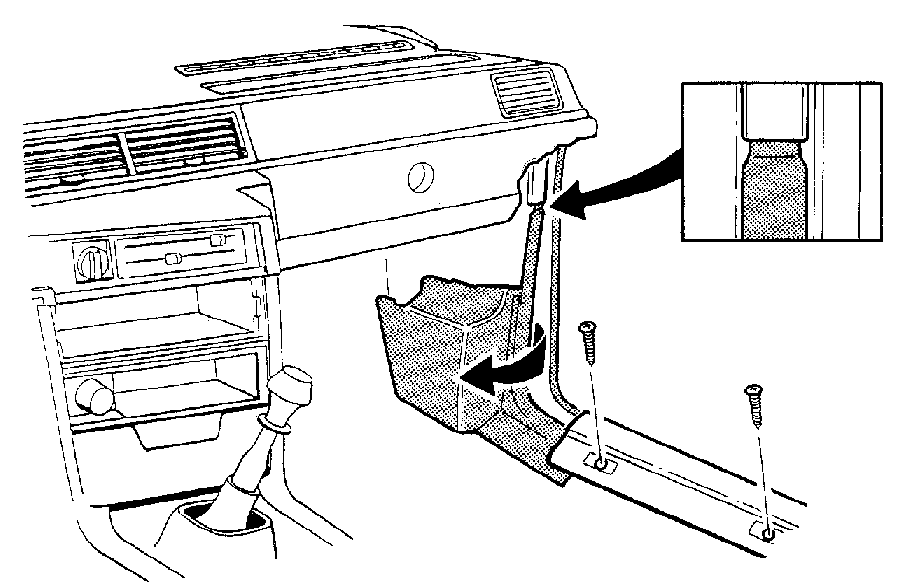

- молдинг порога
- панель над модулем управления. Соблюдайте особую осторожность во избежание повреждения панели при снятии.

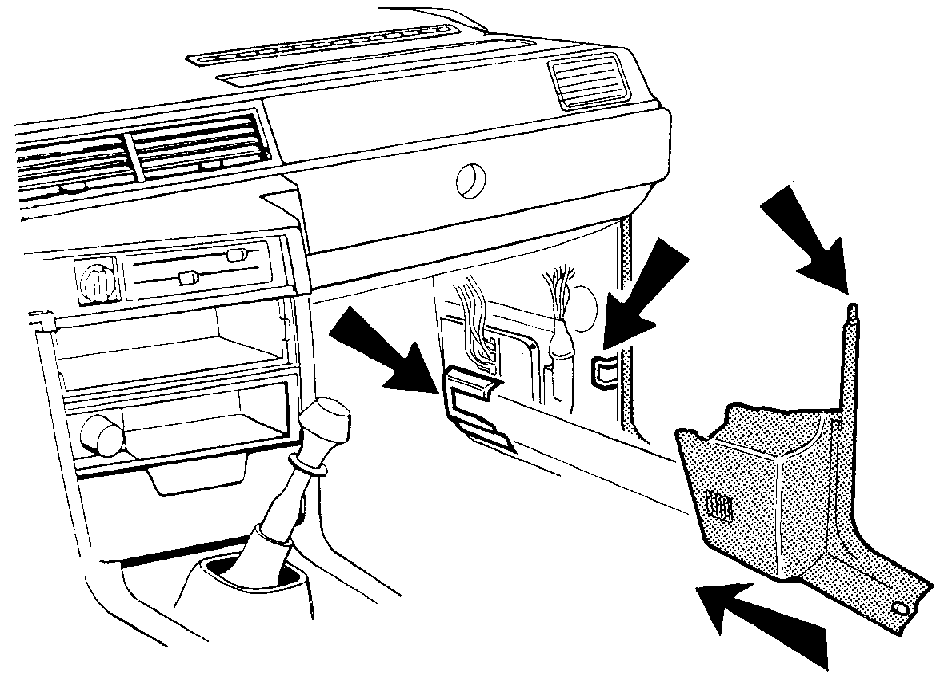

Крепление панели показано на рисунке слева и на следующем рисунке ниже.

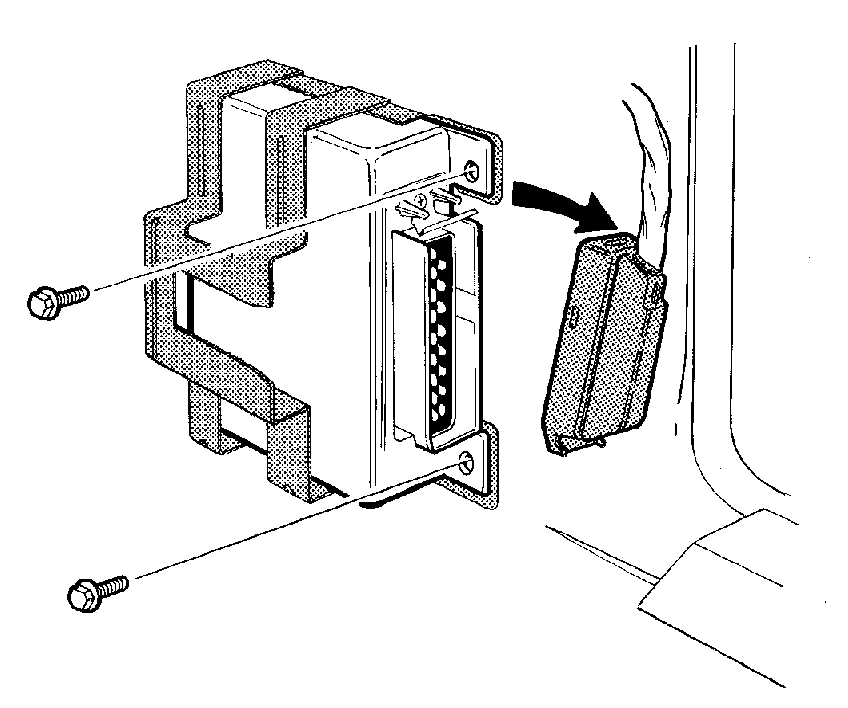

Отсоедините/снимите:
- разъем модуля управления
- винты модуля управления.

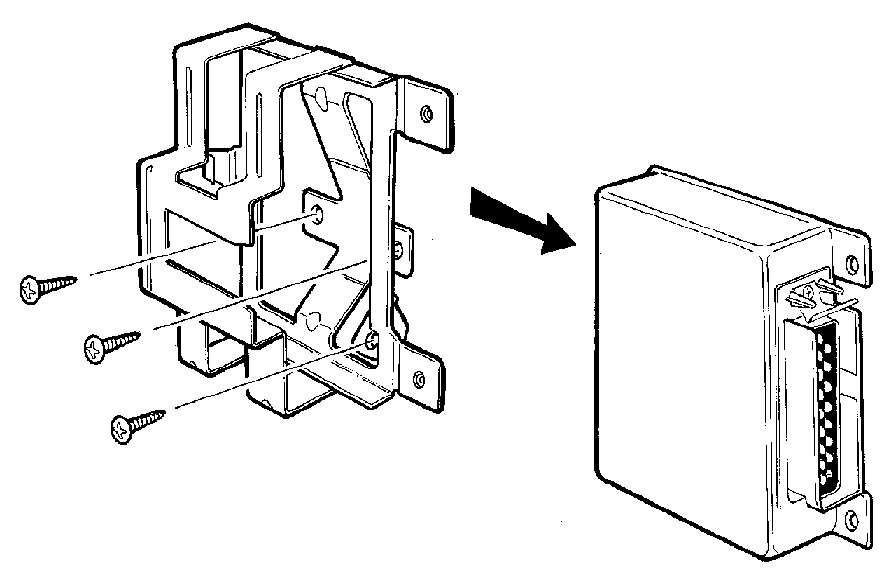

Снимите:
- модуль управления
- держатель модуля управления.
Отсоедините/снимите:
- провода электродвигателя вентилятора
- шланг подачи охлаждающего воздуха
- электродвигатель вентилятора.
Установка
- Очистите все компоненты и нанести герметик.
- Поставьте электродвигатель вентилятора
- Подсоедините провода и шланг подачи охлаждающего воздуха к электродвигателю.
- Поставьте панель под перчаточным ящиком.

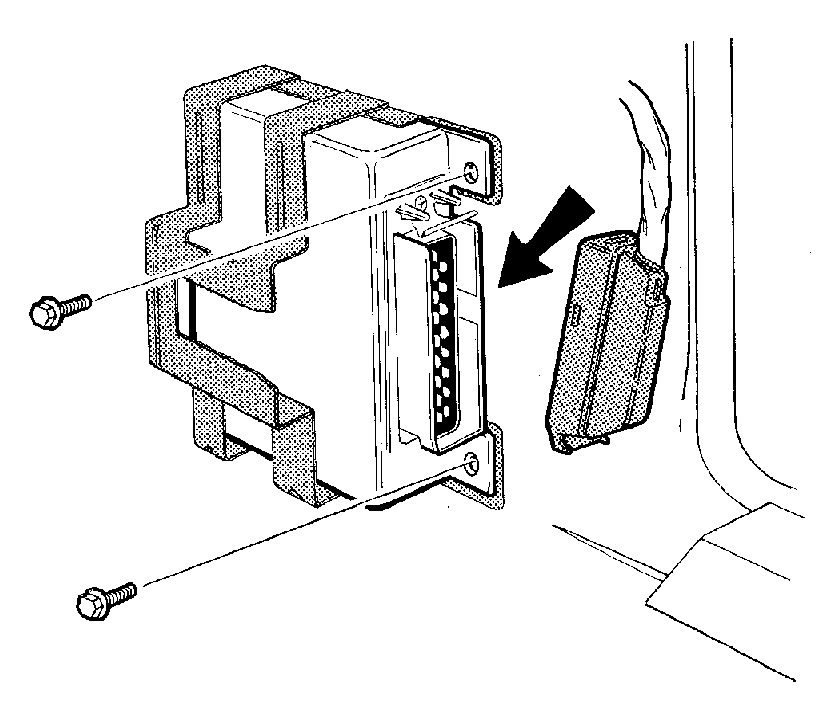

Установите/подсоедините:
- держатель модуля управления
- модуль управления
- разъем.

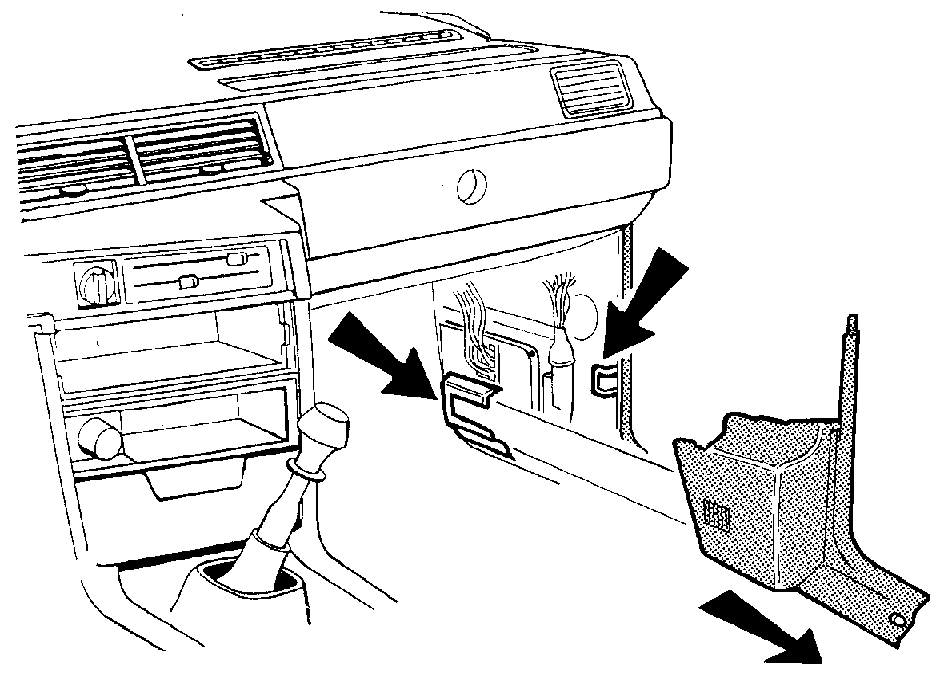

Установите:
- панель модуля управления
- молдинг порога.
