Операции, выполняемые при установке нового электродвигателя вентилятора

Разработан электродвигатель вентилятора нового типа со встроенным подавителем помех. Новый электродвигатель заменяет все выпущенные ранее модели электродвигателей вентиляторов. При замене электродвигателя в перечисленных ниже моделях, оборудованных системами КБ, АУМ, РУМ и ЭУМ, необходимо выполнить доработку крышки электродвигателя вентилятора. Выполнение доработки описано ниже.

*) Комплекты электродвигателя вентилятора, номер детали 3537854-6 и 3537857-9, заменяют все прежние электродвигатели вентилятора и комплекты. Данные комплекты содержат все элементы, включая переходное кольцо, уплотнения, электродвигатель вентилятора, винты и т.п., необходимые для замены установленного электродвигателя на электродвигатель нового типа.

Обрежьте крышку электродвигателя вентилятора

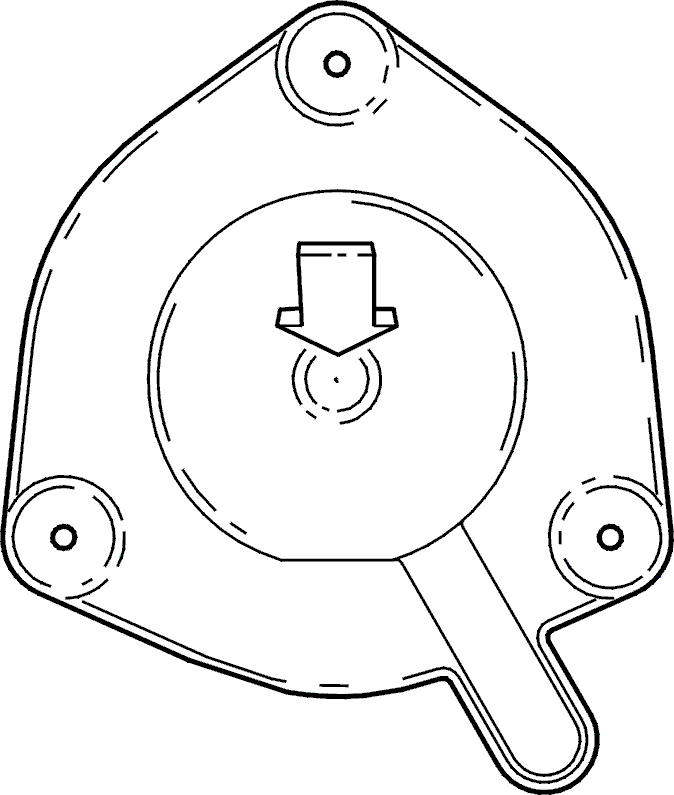

• Для получения зазора между крышкой и разъемом обрежьте крышку вентилятора, как показано на рисунке. На рисунке показана форма выреза, если смотреть с наружной стороны крышки. На всех вариантах вырез делается посередине крышки электродвигателя.

Вырез должен иметь глубину около 5 мм и ширину 18 мм.

• Подровняйте (загладьте) кромки и удалите пластмассовую пыль и др.

• Просверлите отверстие диаметром 5 мм в углублении в центре крышки.

• Снимите подавитель помех, установленный между жгутом проводки и электродвигателем.
• Выбросьте провод и снятый подавитель помех.

• Подсоедините жгут проводки непосредственно к новому электродвигателю вентилятора.
