Электродвигатель, люк в крыше, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Закройте люк в крыше.Выключите зажигание.Выньте ключ из выключателя зажигания.

Примечание: После вынимания ключа подождите одну минуту, прежде чем начинать работу.

Снятие электродвигателя люка в крыше

Снимите:

• модуль крыши. См. Верхний электронный модуль (UEM)/зеркало заднего вида, замена
• панель / пластмассовый молдинг вокруг внутренней обивки крыши / блока люка в крыше.

• 2 винта электродвигателя.

Осторожно опустите внутреннюю обивку крыши. Расположите несколько прокладок между блоком люка в крыше и внутренней обивкой крыши, чтобы избежать сильных изгибов.

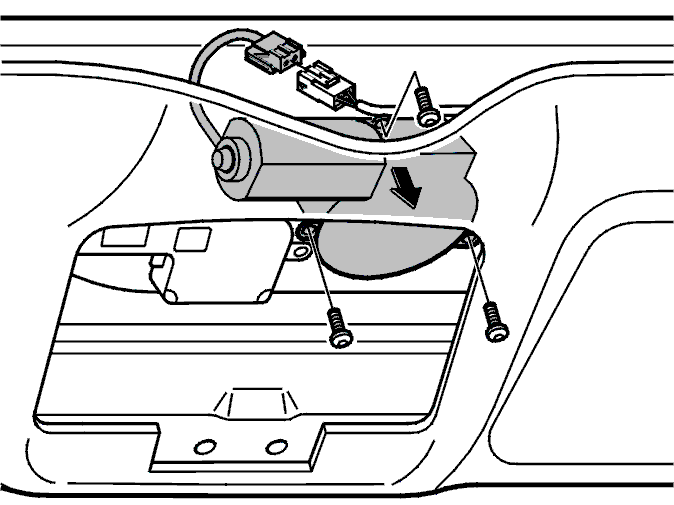

Снимите:

• 1 винт
• разъем
• электродвигатель.

Подсказка: Используйте ручку с храповиком на ¼ с насадкой Torx 25 для последнего винта.

Установка электродвигателя люка в крыше

Примечание: Моменты затяжки см. в Момент затяжки.

Подсоедините разъем.Прикрепите электродвигатель на место при помощи 3 винтов M5. Затяните.

Установите:

• модуль крыши. См. Верхний электронный модуль (UEM)/зеркало заднего вида, замена
• панель/пластмассовый молдинг вокруг внутренней обивки крыши/люка в крыше. Начните, вдавив один угол на место, продолжайте вдоль длинной стороны, а затем на коротких сторонах и углах. Завершите на длинной стороне.

Убедитесь, что люк в крыше работает правильно. Если это не так, см. Модуль люка в крыше (SRM), калибровка.
