Электродвигатель 2 в спинке сиденья, замена

Снятие

• Отсоедините отрицательный провод от аккумуляторной батареи.
• Снимите сиденье с автомобиля согласно Снятие сиденья

Примечание: Натяжители ремней безопасности.
- Снимите ручку регулировки поясничной опоры и проставку.
- Снимите крышки с обеих сторон.

До 1994 модельного года:

• Ослабьте винт в задней части боковой панели.
• Осторожно поднимите боковую панель. Короткая проводка.

1995 модельный год:

• Снимите панель управления согласно Панель управления сиденьем с электроприводом, замена.

Опустите спинку сиденья

• Опустите спинку сиденья в крайнее нижнее положение.

Используйте рукоятку для ручного управления.

• Вставьте рукоятку (номер детали 340 6731) в маленькое отверстие в крышке на боковине сиденья.

Отсоедините разъем

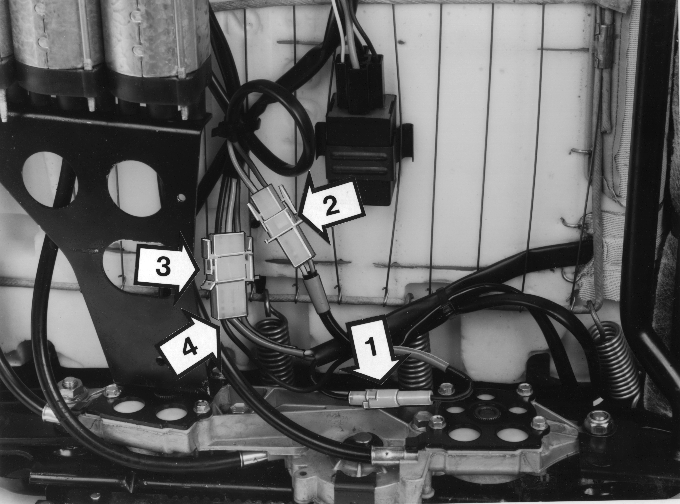

До 1991 модельного года:Отсоедините разъемы:

• (1) электрообогрева сиденья.
• (2) электродвигателя спинки сиденья.
• (3) 3-штекерный разъем. Выдавите черный провод (4) из разъема.
• Перережьте ленточный хомут.

С 1992 модельного года, с запоминающим устройством:Отсоедините разъемы:

• Для сидений с электрообогревом
• 14-штекерный разъем В серого цвета к модулю управления.
• Выдавите провода в позициях 1 и 2 из разъема.

С 1992 модельного года, без запоминающего устройства:Отсоедините разъемы:

• Для сидений с электрообогревом.
• 2-штекерный разъем электродвигателя спинки сиденья.
• Выдавите оба провода из разъема.

Снятие спинки сиденья

• Выверните четыре винта крепления спинки сиденья.
• Подняв, освободите спинку сиденья.

Снятие облицовки

• Перережьте крепежные скобы облицовки спинки сиденья.
• Аккуратно поднимите облицовку как можно выше.

Ослабьте регулятор наклона

• Если необходимо, ослабьте внутренний эластичный держатель.
• Ослабьте пластмассовые держатели, чтобы освободить штанги.
• Извлеките регулятор наклона.

Снятие электродвигателя

• Отверните гайку M7 крепления кронштейна электродвигателя к раме сиденья.
• Освободите электродвигатель, поворачивая и вынимая его так, чтобы верхний кронштейн вышел из рамы сиденья.

Снятие кронштейнов

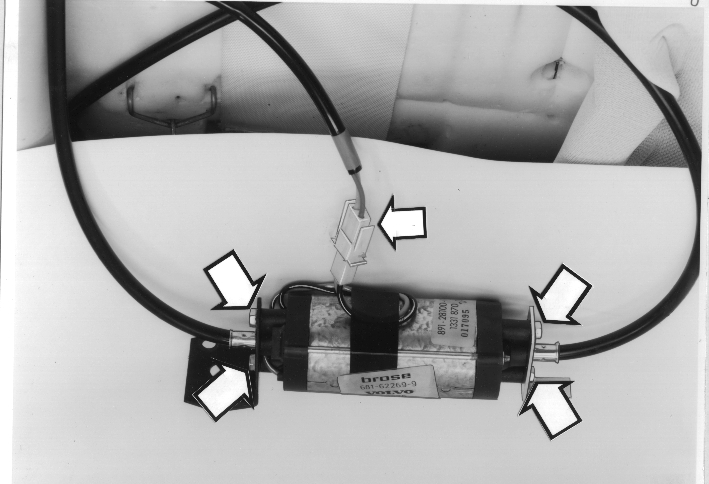

• Снимите кронштейны с электродвигателей.
• Ослабьте четыре винта.

Снятие гибких приводных валов

• Отсоедините гибкие приводные валы.
• Снимите все хомуты крепления гибкого приводного вала у обивки.

Сиденье с запоминающим устройством:

• Снимите потенциометр.

Более ранние модели:

• Извлеките разъем электродвигателя.

Установка

• Смонтируйте верхние гибкие приводные валы и потенциометр, при наличии.
• Приверните кронштейн.
• Подсоедините нижние гибкие приводные валы. Приверните кронштейн.

Вставьте кронштейн

• Заведите крючок верхнего кронштейна в отверстие, указанное стрелкой.

Более ранние модели:

• Соедините разъем.

Затяжка гайки

• Затяните гайку крепления нижнего кронштейна к раме спинки сиденья.

Заключительные операции

• Закрепите регулятор наклона в пластмассовом держателе. Зафиксируйте верхний приводной вал с помощью хомута или надежно закрепите его между регулятором наклона и обивкой. Это предотвращает появление шума от касания гибкого вала обивки и облицовки.
• Закрепите эластичный держатель под облицовкой (если его крепление ослаблялось).
• Натяните вниз облицовку и закрепите ее скобами. Используйте новые скобы.

Установка спинки сиденья

• Смонтируйте спинку на сиденье.
• Поставьте четыре винта: Затяните передние винты, M10, моментом 50 Н·м. Затяните два нижних винта, M8, моментом 30 Н·м.

Соедините разъем

• Соедините разъем. Для проводки см. Руководство по ремонту Раздел 8(82-86, 88) Внешнее оборудование 700/900 1982-.

Поднимите спинку сиденья

• Поднимите спинку сиденья с помощью рукоятки.

Установка

Установите:

• Крышки
• Проставки и ручку регулировки поясничной опоры.
• сиденье в автомобиль согласно Снятие сиденья. Снимите сиденье с автомобиля.

До 1994 модельного года:

• Вставьте панель управления и закрепите ее винтом в задней части.
• Подсоедините отрицательный провод к аккумуляторной батарее.

1995 модельный год:

• Установите панель управления согласно Панель управления сиденьем с электроприводом, замена.
• Подсоедините отрицательный провод к аккумуляторной батарее.

Проверка

Сиденье без запоминающего устройства:

• Проверьте функционирование.

Сиденье с запоминающим устройством:

• Откалибруйте сиденье, как описано в разделе Устройство и функционирование, Диагностика. Для калибровки с помощью Volvo System Tester см. также C. Поиск неисправностей с помощью Volvo System Tester.
• Проверьте функционирование.
