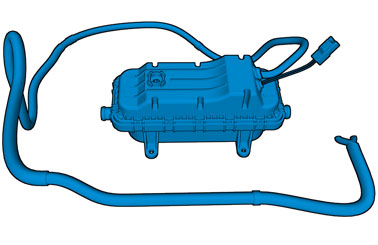

Электрический нагреватель двигателя (E400V2)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

См. информацию о точках подъема каркаса кузова Lyftpunkter kaross

См. информацию по технике безопасности при работе системы охлаждения Информация по технике безопасности, система охлаждения

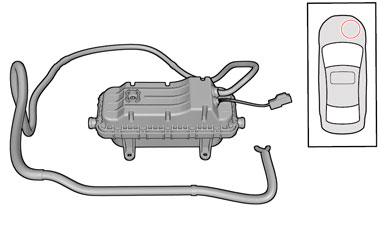

Примечание: Режим представления

Выверните винты.🔩 Момент затяжки: 10 Н·м

Осторожно: Будьте особенно осторожны, чтобы не повредить уплотнение.

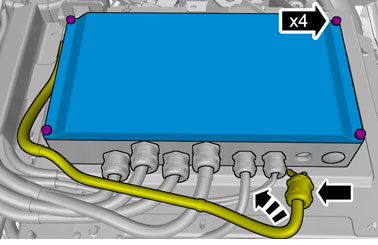

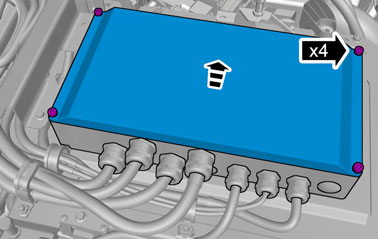

Выверните винты.🔩 Момент затяжки: 10 Н·м

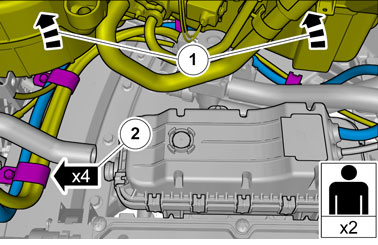

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

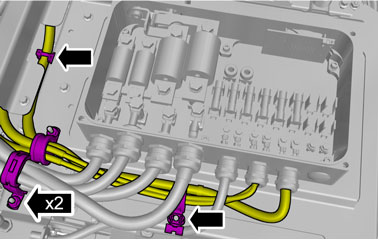

Снимите зажимы.Снимите гайки.🔩 Момент затяжки: 10 Н·м

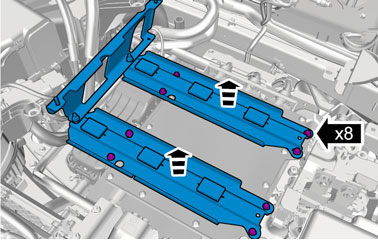

Выверните винты.🔩 Момент затяжки: 10 Н·м

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Осторожно: Используйте только умеренное усилие.

Осторожно: Будьте особенно осторожны, чтобы не повредить уплотнение.

Примечание: На этом этапе затяните винты только рукой.

Удалите модуль зарядного устройства аккумулятора (OBC)Зарядное устройство для аккумуляторной батареи модуля управления (ОВС)

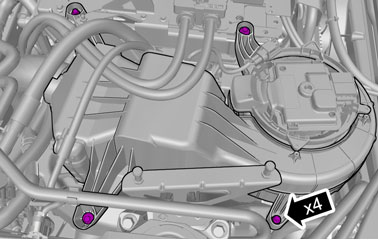

Выверните винты.🔩 Момент затяжки: 10 Н·м

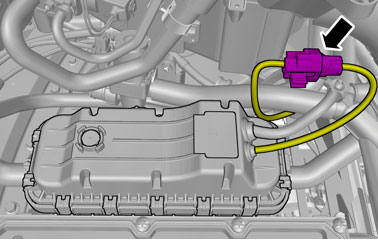

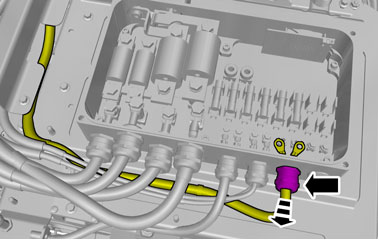

Освободите блокировку.Отсоедините контактный разъем.

Внимание: Будьте готовы собрать вытекающие жидкости.

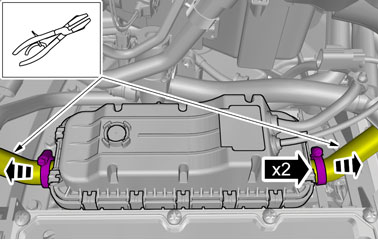

Освободите зажимы шланга.

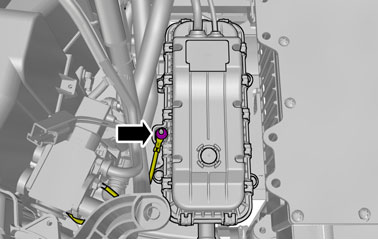

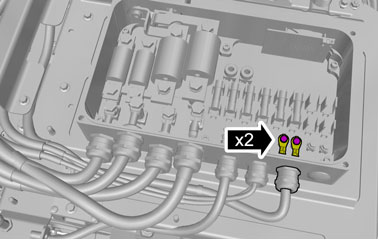

Снимите гайку.🔩 Момент затяжки: 10 Н·м

Выверните винты.🔩 Момент затяжки: 10 Н·м

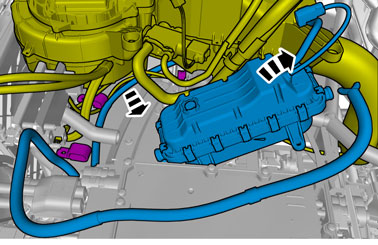

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

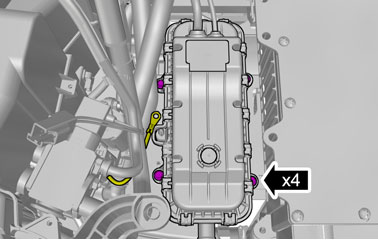

Выверните винты.🔩 Момент затяжки: 10 Н·м

Внимание: Будьте готовы собрать вытекающие жидкости.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Установите в обратном порядке.

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
