Дворники: трапеция, привод, тяги и моторчик

Трапеция дворников на P1 — узел, который умирает от воды и времени: втулки закисают, тяги слетают, а мощный моторчик до последнего гоняет полумёртвую механику, пока не сломает её окончательно. В клубном чате дворники всплывают в трёх сюжетах: «один дворник съехал на жабо», «машут как попало после ремонта» и «замедлились и скрипят», а бортжурналы drive2 добавляют цены, артикулы и четвёртый сюжет — вставший задний дворник. Разбор всех четырёх — плюс выстраданный рецепт ремонта трапеции с уплотнениями, спор о том, нужны ли эти уплотнения вообще, и выжимка по щёткам.

Дворник съехал на жабо: слетевшая тяга

Классика жанра: работает только один дворник, второй лежит на жабо. Возраст берёт своё — «у многих, это время», а виновник конкретный: тяга трапеции либо слетает, либо отламывается.

Дешёвое лечение, впитанное чатом: ремкомплект втулок тяг — от Лады Калины, подходит на наши тяги; продаются и готовые наборы из четырёх втулок. Если же пластик и металл уже съедены — новая трапеция, и китайские аналоги в чате называют рабочим вариантом: «трапеция вышла из чата — новый Китай в помощь».

Но втулки спасают не всегда. Показательная эпопея на S40: тяга отваливалась шесть раз, потому что под слоем «грязи» на трапеции обнаружилась колхозная приварка от прежнего владельца («больше похоже на пластилин») и трещина у крепления к кузову. Диагноз мастера при замене: смазки внутри трапеции с завода — ноль, вода добивает остальное.

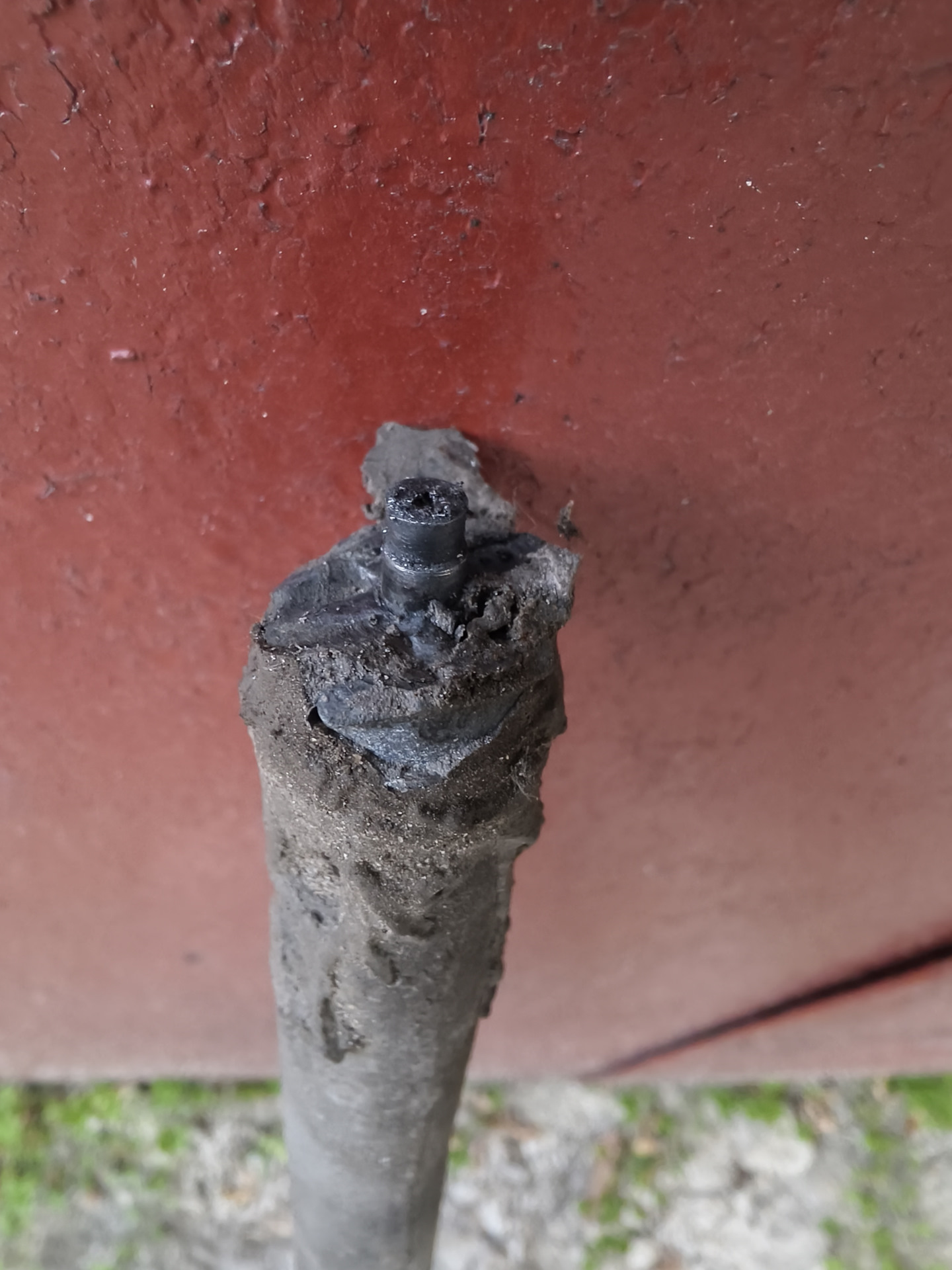

Фото: шарнир тяги после «ремонта» прежнего владельца

Расклад по ценам (2024–2025): оригинальная трапеция — 55–86 тыс. ₽ (за «три палки и двигатель»), китайская — ~10 тыс. с отзывами 50/50, б/у оригинал с мотором — ~16 тыс. Полезные артикулы: трапеция 30699344, пыльник 30716443, ремонтные защёлки жабо 30784982 (~1200 ₽). Крепёж по головкам: дворники — на 13, трапеция — на 8; центральные защёлки жабо: правая — против часовой, левая — по часовой, метки-точки горизонтально.

Машут «как попало»: дело в упорах и шлицах

Симптом, который ставил в тупик не одного участника: шаг взмаха меняется от цикла к циклу, амплитуда «плавает» даже с новой трапецией.

Разгадка приходит после ремонта своей трапеции: амплитуда вращения дворников меньше расстояния между упорами, отформованными на площадке трапеции. Поэтому критично выставить положение основного привода по верхнему упору (или по нижнему — в верхнем положении дворников, но так сложнее). Поставил привод «примерно посередине» — и дворники будут гулять.

Второй вариант того же симптома — поводок или привод криво сел на шлицах моторчика: ход «смещён по фазе», дворник стучит в стопор, которого раньше не касался. Вердикт из чата — выставлять ход на самом моторчике, а на будущее при первой разборке ставить метки: тогда при сборке загадок не будет.

Замедлились: закисшие направляющие и штоки

Если дворники стали ходить медленнее или скрипеть механикой — трапеция закисла. Бывает, что час выдалбливают полностью сухую направляющую, а бывает, что снятую трапецию не удаётся сдвинуть рычагом — при том что моторчик её до этого гонял, даже на максимальном режиме.

Внимание: Моторчик дворников настолько мощный, что закисшую трапецию он не останавливается — он её ломает (силовую балку) или умирает сам от перегрузки. «Замедлились» — это не косметика, а обратный отсчёт.

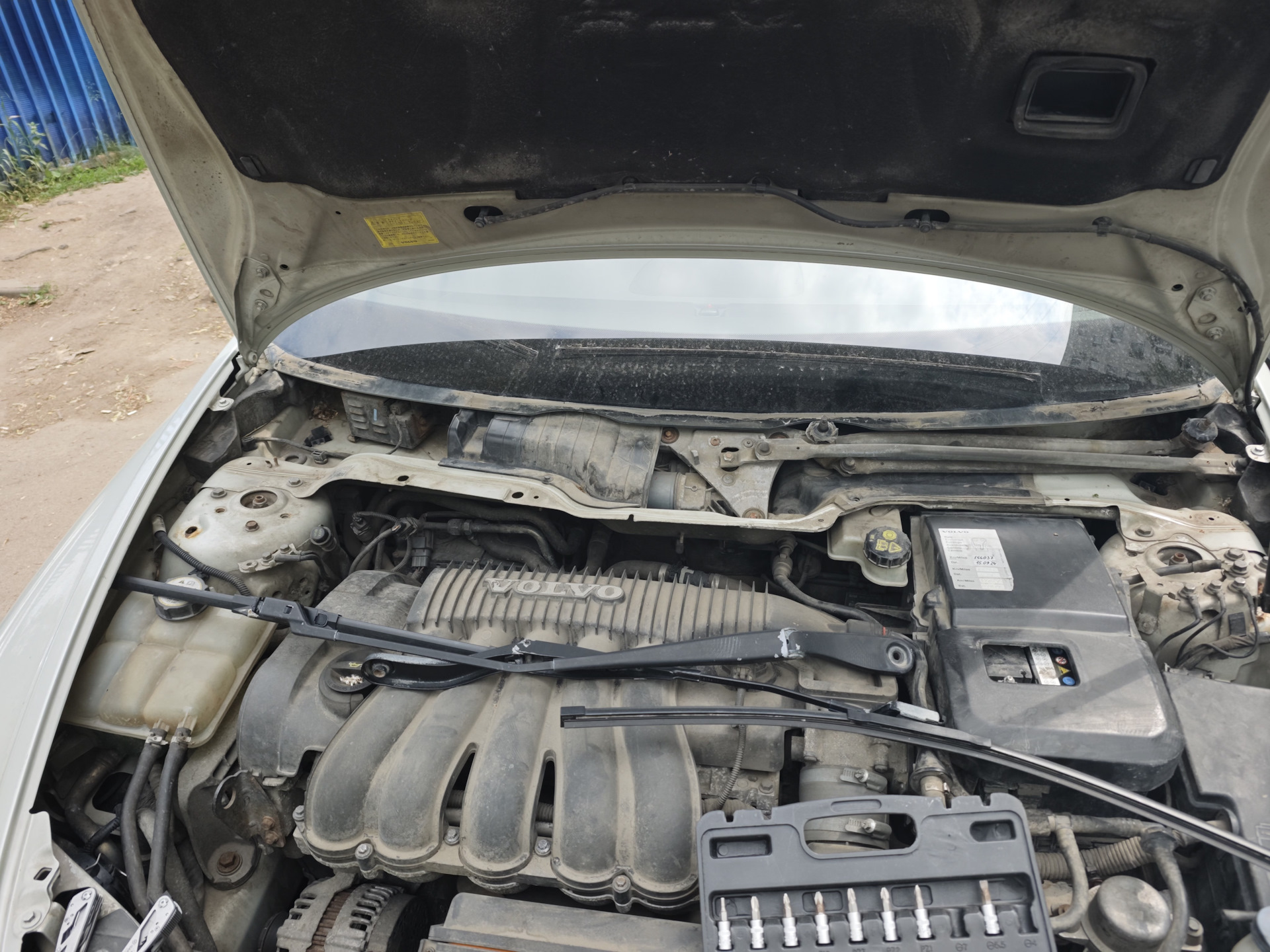

Фото: трапеция под лобовым стеклом со снятым жабо

Сценарий «закисла окончательно» на C30: дворники сперва эпизодически «замедлялись», а затем перестали подниматься выше середины стекла. Лечение — китайская трапеция ZIKMAR Z59642R своими руками: снять жабо (самый неудобный болт — под лобовым стеклом, откручивается аккуратно пассатижами), быть готовым сломать пару боковых клипс (те самые Lex WW-7188 — брать с запасом) и заменить раскисшие «спонжики» на оси пыльниками рулевого наконечника ВАЗ-2108 (БРТ 2108-3414077Р) — тот же приём, что в чате. Самостоятельная замена экономит ~7,5 тыс. ₽ — столько в 2025-м просили за эту работу в сервисе.

Рецепт ремонта из чата (проверен на своей машине, с гайдами на drive2):

• Инструмент: съёмник поводков дворников и съёмник наружных стопорных колец — кольца от старости ломкие, одно треснуло при разборке (запасное — с внутренним диаметром 9 мм).
• Разобрать, выбить штоки, вычистить старую смазку, смазать водостойкой смазкой — в кейсе использована лодочная Motul Nautic Grease: обычную вымоет первой же зимой.
• Крепёж и расходники: клипсы Lex WW-7188; защитные уплотнения на оси — VAG 8D9 955 758A и вазовская резинка БРТ 21126313051Р (от 2112).

Спор про уплотнения — честно приводим обе стороны. Первый опыт: тот же набор куплен, поставлен и возвращён к штатному виду — резинка от 2112 садится слишком плотно и крутится вместе с дворниками, а под ваговской зимой может копиться влага без доступа для чистки; штатная губка «не верх инженерии, но бутерброд из резинок мне не понравился». Второй: ваговская резинка даёт высокий бортик, вода обходит отверстие втулки, в дождь бортик оставался сухим, а штатная губка на наших пробегах — «чисто декоративная заглушка». Компромисс, предложенный там же: ставить только ваговское уплотнение, без вазовского.

Моторчик: сначала проверьте трапецию

Прежде чем хоронить мотор, стоит спросить себя: «трапеция живая?» — может, заклинило её, и моторчик работает из последних сил. Бывает и так: трапеция развалилась, поменяли на китайскую — а через неделю добило и моторчик (щётки двигались, только если подтолкнуть руками; в VIDA по мотору висела ошибка).

Что знает чат про сам мотор:

• Стоит Bosch 1397220678. Похожий по каталогам 1397220668 не подходит: на нём по фото насчитали лишний болт крепления.
• Моторы от других машин — сюрпризы. Б/у мотор «от японца» оказался зеркальным. Кстати, именно эта подмена помогла диагностике: чужой мотор тоже «не заработал» — значит, проблема была не в моторе.
• Б/у на C30 в объявлениях мало — предлагают от XC90 и прочих; при покупке б/у советуют брать контрактный узел или искать «с японца».
• Ремонт моторчика в сервисе — от 12 тыс. ₽; на фоне этого контрактный б/у чаще выгоднее.
• Не забыть банальное: предохранитель дворников — 30 А, под капотом, проверку разумно начинать с него.

Задний дворник: встал — ищи коррозию штока

Отдельный сюжет с drive2, которого не было в чате. На C30 задний дворник просто встал (обычно они сначала «провисают»). Мотор — Volvo 31217000 (он же 31290792), но покупать его чаще всего не нужно: при вскрытии мотор оказался живым, а виновником — коррозия штока под пластиковой заглушкой: штатная резиновая прокладка умерла, вода пошла к шлицам.

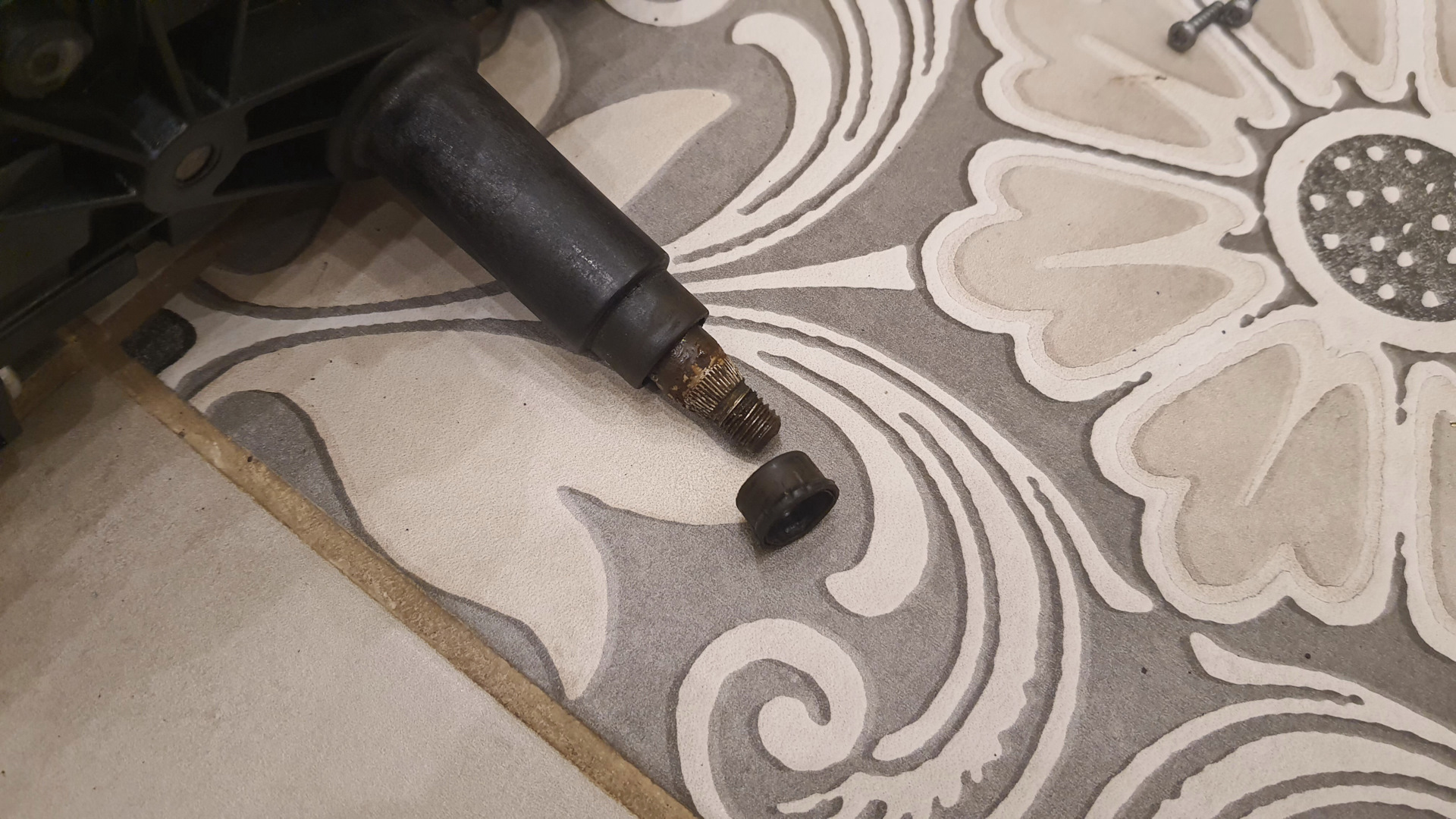

Фото: ржавчина на штоке под снятой заглушкой

Рецепт: снять дворник (закисший — только съёмником), декоративные накладки (два винта в ручках + клипсы), мотор на трёх гайках; шток аккуратно выпрессовать (не выбивать — сидит плотно), вычистить, обработать преобразователем ржавчины, поставить одну новую прокладку (с двумя шток клинит) и собрать на смазке с герметиком. После этого дворник «работает как часы».

Крепёж и прикипевшие поводки

Ходовые размеры: поводки дворников держит гайка М8 (под ключ на 13), трапецию — болты М6 с большой шайбой; артикулы: болт трапеции 30776006, гайка 985921. При замене трапеции разумно менять и крепёж — металл старых уже слабый; цены странные, но такие: гайка ~256 ₽, винт ~329 ₽.

Поводки на оси прикипают намертво. Без съёмника весной начинается ежегодный ритуал: «каждую весну мы с мужиками интересуемся, как и чем снять прикипевшие стеклоочистители» — и «ищем трапецию дворников». Финал такой истории — прикипевший поводок срезан болгаркой с последующей подрезкой металлической втулки. Мораль: съёмник поводков стоит дешевле нервов.

Облезшие поводки — лечатся. Быстрый путь — покраска: две пары обошлись в 3,6 тыс. ₽, «облезлые очень дешевят вид». Основательный — самодельная оцинковка: преобразователь ржавчины, цинк из солевых батареек + ортофосфорная кислота, грунт и чёрный мат — иначе ржавчина вылезает снова каждую зиму.

Щётки: краткая выжимка клубного опыта

Тема холиварная — «одни хвалят, другие те же щётки ругают». Что устоялось:

• Дорогие не значит долгоживущие. Bosch Aerotwin у нескольких участников скрипели и умирали за сезон-два (вероятны подделки); позиция чата: в наших реалиях (дождь + снег + грязь + реагенты) любые щётки скрипят, поэтому «нет смысла брать оригу или Бош» — рабочий комплект на сезон стоит ~1200 ₽.
• Что называли рабочим: Lynx (~1,5 года, комплект под наш размер), Miles, китайские за ~800–1000 ₽ без сожалений (CGA, Gparts), RDS, Alca со сменными резинками (год без нареканий, дальше меняется только резинка). Goodyear, наоборот, «сдыхают за зиму».
• Схема «зима/лето»: зимой каркасные в чехле (лёд сбивается лёгким ударом щётки о стекло), летом Aerotwin; зимние на скорости 150+ трут хуже и выглядят «как дедушкин москвич» — но работают.
• Антидождь вместо гонки за щётками: Aquapel (капсула ~1,5 тыс. ₽), Soft99 Glaco (~1 тыс. ₽), российский Krytex дороже. Главное — наносить на вычищенное и обезжиренное стекло, тогда состав держится около полугода.

Коротко

1. Дворник съехал на жабо — слетела/отломалась тяга трапеции. Дёшево лечится втулками от Калины; убитая трапеция меняется на китайский аналог.
2. Машут с плавающей амплитудой — привод трапеции выставлен не по упору (ставить по верхнему) или криво сел на шлицах мотора. При разборке — ставить метки.
3. Замедлились — закисли штоки и направляющие. Мотор сильнее трапеции: дожмёт до поломки. Разбор, чистка, водостойкая (лодочная) смазка; нужен съёмник стопорных колец.
4. Уплотнения осей (VAG 8D9 955 758A ± БРТ от 2112) продлевают жизнь трапеции; часть клуба считает «бутерброд» лишним — компромисс: только ваговская резинка.
5. Прежде чем менять мотор — проверить трапецию и предохранитель 30 А. Мотор Bosch 1397220678; 1397220668 — не аналог. Ремонт от 12 тыс. ₽ — контрактный б/у обычно выгоднее.
6. Крепёж: поводки М8 (ключ на 13), трапеция М6 (болт 30776006, гайка 985921). Поводки прикипают — купите съёмник до того, как понадобится болгарка.
7. Задний дворник встал — чаще всего это не мотор (31217000), а коррозия штока под заглушкой: чистка, одна новая прокладка, смазка.
8. Цены: втулки — копейки, китайская трапеция ~10 тыс. ₽, б/у оригинал с мотором ~16 тыс., новый оригинал 55–86 тыс.; работа по замене в сервисе ~7,5 тыс.
9. Щётки: комплект на сезон ~1200 ₽ разумнее дорогих; зимой — каркасные в чехле; антидождь на подготовленное стекло держится полгода.
