Генератор: диагностика недозаряда, ошибки и разъёмы

Генератор на P1 редко умирает мгновенно — обычно он долго намекает: мерцает свет на холостых, проседает ближний при повороте руля, а однажды закипает аккумулятор или на панели выскакивает «el. power system, service urgent». Коварство в том, что бортовая ошибка появляется в самом конце, когда батарея уже высажена. Разбор из клубного чата: по каким признакам ловить недозаряд заранее, как правильно проверить генератор, что и почём перебирается и какие разъёмы искать.

Симптомы недозаряда: свет расскажет раньше приборки

• Мерцание света в салоне на холостых — первый звонок. Градация по опыту: напряжение плавало от 13,2 до 14,4 В и машина спокойно ездила, а «когда уже почуял, что пора — свет чуть ли не стробоскопил, а не слегка моргал».
• Просадка ближнего света при повороте руля на парковке — с этого начался кейс, который закончился закипевшим аккумулятором: неисправная зарядка убивает и АКБ.
• Ошибка на приборке приходит последней. Сообщение вылезает, «только когда совсем плохо стало аккумулятору и свет уже начал вырубаться — сначала отрубило круиз и т.д.». Значок АКБ и «el. power system service urgent» — это уже не предупреждение, а констатация.

Обратная ошибка тоже популярна: не всякий трудный пуск — генератор. Когда тяжёлый запуск после долгой поездки списывают на гену, чат возвращает к базе: при мёртвом генераторе «значок аккума должен вылезти», а без него первым проверяется АКБ — см. статью про диагностику АКБ под нагрузкой.

Примечание: Просадка света при включении мощных потребителей (обогрев лобового ЭПВС, обогрев заднего) — сама по себе не диагноз: «ЭПВС просто нормально так грузит» сеть. Смотрите на постоянное мерцание без нагрузки, а не на разовые просадки.

Как проверять

1. Напряжение на АКБ и на генераторе — через ELM или вольтметром. Ориентиры: 14,2–14,4 В — норма; регулярные просадки до 13 В — «щёточки приезжают».
2. Тест генератора в VIDA — если есть доступ. Ключевой аргумент: «на глаз будешь до завтра погоду измерять», потому что отдача генератора температурозависима — при 80 °C там вообще сопли. Холодный генератор может показать «норму», которой на прогретом моторе уже нет; VIDA-тест многоступенчатый и учитывает температуру.
3. Клемма и фишка на генераторе. Диагностика начинается с вопроса «клемма на генераторе хорошо держится?». Тонкая фишка сверху легко страдает при любых работах рядом: после замены масла «загорелся аккум» — фишку просто задели; «вытыкнул-воткнул — и всё прошло». Про подгнивший от влаги разъём после замены стартера — отдельная история с ошибкой P0620.
4. Регулятор, щётки, контактные кольца. Маршрут: регулятор стоит с противоположной от муфты стороны генератора (в него и втыкается фишка), снимается на месте — генератор на P1 в доступе, снимать его для этого не нужно. Заодно осмотреть контакты в разъёме: окисление проводки даёт ровно такие же плавающие ошибки.
5. Муфта генератора. Кратковременная ошибка по электросети появлялась из-за подклинившей обгонной муфты — узел, о котором забывают.

Фордовские моторы (1.8/2.0): свой генератор и свои номера

На фордовских моторах картина отказа та же, но железо другое — разбор на 1.8 с пробегом 305 тыс. км: вылезла ошибка «требуется срочный ремонт системы питания», следом посыпались ABS и усилитель руля — классический каскад от просевшей сети. С завода стоит DENSO 104210-3762 (он же DAN10-16, по каталогу Volvo 30667071) на 120 А; в комплектациях с Webasto — 150 А. Нюанс подбора: DAN10-16 идёт с обгонной муфтой, а более дешёвый DAN1023 — без неё (11,5 против 8,5 тыс. ₽); муфта гасит колебания ремня, снижает шум и износ.

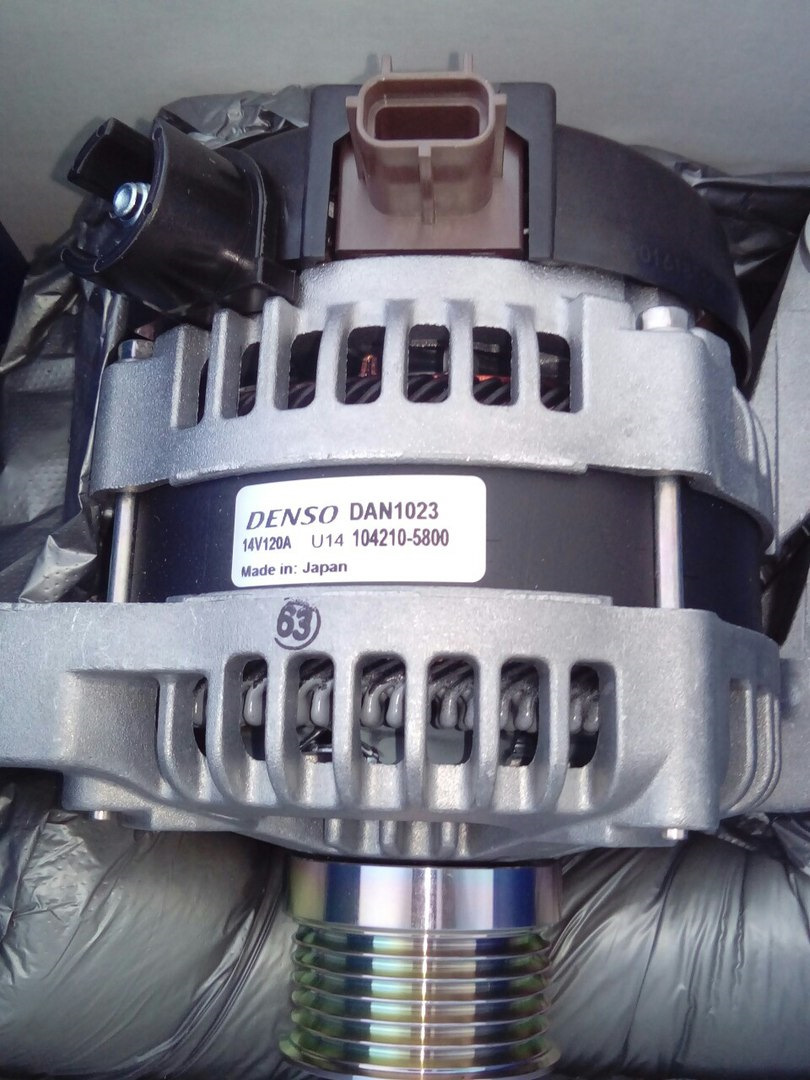

Фото: новый DENSO DAN1023 перед установкой

Замена на фордовском моторе — «не спеша минут 40 — час» с ямой: снять ремень, один болт на 10 сверху, снизу защита и ещё два болта, клемма и масса.

Ремонт: перебирается «на ура»

Единодушный опыт чата — генератор P1 отлично ребилдится, как и стартер. Ориентиры по деньгам из клубных историй (Москва, 2023–2025, проверяйте):

Из адресов в чате мелькали exsin.ru и astarter.ru (Москва). Самая дорогая запчасть внутри — реле-регулятор: оно «нормально так стоит». О долговечности ребилда соседнего узла: стартер после переборки прожил пять лет.

Подсказка: Меняете или перебираете генератор — заодно обновите ремни навесного и ролики-натяжители, если они давно не менялись: всё равно всё снято.

Подбор запчастей: только по номеру шасси

С номерами генераторов на P1 путаница: в каталогах на одну машину бьются 36001497, 30773111, 31288879. Правило: ориентироваться по номеру шасси (VIN) в каталогах, а не по «модель + год + мотор».

Разъём генератора (однопроводная фишка, C30 2.4) — расшифровка: оригинальный коннектор TE Connectivity 9494690 (он же используется на VAG), аналог — TE 14968; на маркетплейсах есть вариант под артикулом VAG 4D0971992A. Продаются готовые, с проводами — если старая фишка «на грани», проще заменить целиком.

Привязка не нужна. На вопрос «нужно ли прописывать генератор после переборки» ответ однозначный: на P1 ничего привязывать не надо (на P2 возможна разница между американской и европейской версией — но это не наша платформа).

Коротко

1. Недозаряд ловится по свету: мерцание на холостых → «стробоскоп» = щётки кончились. Ошибка на приборке приходит, когда АКБ уже высажен, а закипевший аккумулятор — следствие, а не причина.
2. Норма напряжения 14,2–14,4 В; регулярные просадки до 13 В — пора к щёткам. Разовые просадки под ЭПВС/обогревами — норма.
3. Честная проверка отдачи — тест в VIDA: отдача падает с температурой (при 80 °C — «сопли»), холодный замер обманывает.
4. Прежде чем перебирать: клемма на генераторе, верхняя фишка (слетает от любых работ рядом), контакты разъёма, обгонная муфта.
5. Ребилд — норма жизни: от ~3,3 тыс. ₽ своими руками (щётки + подшипники) до ~10–18 тыс. ₽ под ключ в сервисе. Реле-регулятор — самая дорогая запчасть. Заодно — ремни и ролики.
6. Запчасти подбирать только по номеру шасси: номера генераторов в каталогах путаются (36001497 / 30773111 / 31288879). Разъём: TE 9494690 / 14968, аналог VAG 4D0971992A.
7. После замены/переборки на P1 генератор к машине привязывать не нужно.

Смежное

• Стартер: отказ прокрутки, диагностика цепи питания, ремонт и замена — сосед по цепи питания; там же кейс P0620 из-за фишки генератора.
• АКБ: диагностика под нагрузкой и подбор замены — как не спутать умерший генератор с умершей батареей.
• Залитый CEM: вода из омывателя и каскадные глюки электрики — куда ещё смотреть при странных ошибках по электрике.
• Официальные моменты затяжки VIDA: Вывод B+ генератора и Шкив генератора (по своему мотору — в разделе VIDA есть варианты для остальных двигателей).
