Двигатель/коробка передач, установка (D5244T)

Установка блока двигателя и коробки передач

Установите (левая и правая стороны)

• приводной вал в ступицу. Установите центральные винты. Пока не затягивайте!
• шаровой шарнир на рычаг подвески. Установите гайки. Пока не затягивайте!

Осторожно: Убедитесь, что сопрягаемые поверхности шаровых шарниров и рычагов управления чистые.

Вставьте обогреватель блока цилиндров (дополнительное оборудование) на место с поворотом. Убедитесь, что компрессор системы кондиционирования расположен правильно.Убедитесь, что поперечная рулевая тяга расположена правильно. Убедитесь, что трос коробки передач проложен между валом рулевого колеса и теплоизоляционной перегородкой.Выровняйте шарнир вала рулевого колеса на рулевом механизме.Поднимите двигатель и блок коробки передач вверх до элементов конструкции рамы.

Осторожно: Убедитесь, что шланги, проводка или еще что-нибудь не зацепилось.

Установите:

• новый винт в шарнире вала рулевого колеса. Затяните до 20 Н·м
• новые винты в подрамнике. Смажьте винты
• шайбы на переднем крае и опорные плиты на заднем крае подрамника.

Затяните винты подрамника. Затяните до 105 Н·м.Дозатяните на угол 120°. Используйте угломер 🔧 VINKELMÄTARE.Начните на левой стороне подрамника. Перейдите на правую сторону.Затяните винты кронштейнов сзади подрамника. Затяните до 50 Н·м.Уберите подъемную площадку.

Поднимите блок двигателя и коробки передач.Используйте подъемную площадку с установочными штифтами.Остановите когда подрамник будет находиться приблизительно на 15 см ниже элементов рамы.

Подсоединение топливопроводов

Подсоедините быстросъемный соединитель и топливопровод к:

• электродвигатель
• обогревателю блока цилиндров (дополнительное оборудование).

Используйте смазку 1161580.

Установка компонентов

Установите:

• топливопровод обогревателя в зажимы (вариант)
• разъем на прессостате в осушителе ресивера системы кондиционирования. Привинтите систему охлаждения на место
• нижнюю вентиляционную трубу блока модулей управления в подрамник
• гайку верхнего крепежного кронштейна обогревателя
• нижний шланг радиатора
• брызговик под радиатором.

Сборка пружинной стойки

Затяжка

Затяните:

• гайку шарового шарнира и рычаг управления. Затяните до 80 Н·м. Удерживайте при помощи Tx40
• центральный винт в приводном валу. Затяните до 50 Н·м.

Установите:

• звукоизолирующую крышку приводного вала
• поперечные рулевые тяги. Используйте новые гайки. Затяните до 70 Н·м
• соединительную тягу на стабилизатор поперечной устойчивости. Используйте новые гайки. Затяните до 50 Н·м. Удерживайте с помощью Tx27.

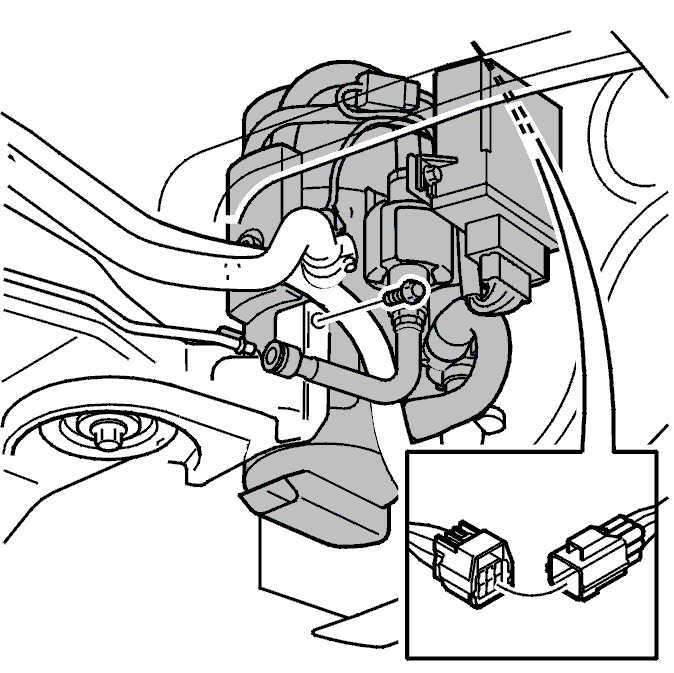

Автомобили с обогревателями блока цилиндров (дополнительное оборудование)

Подсоедините разъем обогревателя к жгуту проводов.Убедитесь, что разъем и жгут проводов прикреплены к кузову.Прикрепите заклепками облицовку крыла к краю крыла.Убедитесь, что быстросъемный соединитель топливопровода закреплен на обогревателе блока цилиндров.Установите передние колеса. См. Установка колес.

Установка компрессора системы кондиционирования

Установите четыре винта, пока компрессор не затянут.Поднимите компрессор и привинтите его на место.

Осторожно: Обращайтесь с компрессором осторожно. Убедитесь, что на трубах системы кондиционирования нет перекручивания.

Подсоедините одноштырьковый разъем к электромагнитной муфте компрессора.Установите ремень привода вспомогательных агрегатов.

Установка компонентов

Подсоедините жгут проводов к блоку модулей управления. См. Центральный электрический блок, моторный отсек, замена.

Установите:

• провод заземления на вывод заземления на крае правого крыла в моторном отсеке
• промежуточный элемент блока модулей управления
• модули управления. См. Модуль управления двигателя (ЕСМ), замена
• крышку блока модулей управления
• расширительный бачок. Подсоедините всасывающую трубку радиатора к расширительному бачку. Затяните зажим. Подсоедините разъем датчика уровня в расширительном бачке
• масляный бачок усилителя. Убедитесь, что шланги расположены правильно.

Прикрепите зажимом кабель ABS к шлангу усилителя.

Установка передней выхлопной трубы

Установите:

• винт передней выхлопной трубы и опорного кронштейна
• три гайки, которые крепят переднюю выхлопную трубу к турбонагнетателю.

Смажьте болты на турбонагнетателе. Используйте пасту 116 1408.

Внимание: Избегайте попадания пасты на кожу.

Установка карданного вала (только полноприводные)

Установите карданный вал (только полноприводные). См. .

Установка компонентов

Установите:

• шланги охлаждающей жидкости двигателя на блок обогревателя
• шланг усилителя на вакуумный насос
• вывод заземления в надколесной дуге.

Установка троса коробки передач

Установите трос коробки передач. Соберите трос сцепления. См. Коробка передач, установка.Подсоедините разъем к фонарю заднего хода.

Установка вентилятора охлаждения двигателя

Снимите защитную панель радиатора 🔧 KYLARSKYDD.Установите вентилятор охлаждения двигателя. См. Вентилятор охлаждения двигателя, замена.

Установка корпуса воздухоочистителя

Установите:

• узел корпуса воздухоочистителя
• шланг на заборник свежего воздуха турбонагнетателя
• корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и жгут проводов в зажимы на корпусе воздухоочистителя
• разъем на датчик массового расхода воздуха
• разъем и положительное электропитание в центральный электрический блок
• крышку центрального электрического блока.

Завершение

Установите:

• крышку двигателя
• стабилизирующую скобу двигателя между опорными стаканами подвески
• новый ленточный хомут шланга усилителя
• кабель к отрицательной клемме аккумулятора. Сначала прочтите Аккумуляторная батарея, отсоединение.

Долейте охлаждающей жидкости.

Функциональная проверка
Прогрейте двигатель на высоких оборотах холостого хода до тех пор, пока не откроется термостат.Убедитесь, что ручка управления обогревателя в салоне установлена в максимальное положение.Проверьте двигатель на наличие утечек.Долейте охлаждающей жидкости, если необходимо.Установите крышку двигателя.
