Двигатель/коробка передач, установка (B8444S)

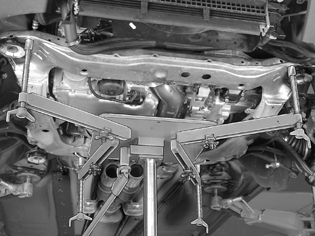

Поднятие блока двигателя и коробки передач

Осторожно: Убедитесь, что во время поднятия не цепляются и не зажаты шланги, проводка или другие компоненты.

Примечание: Убедитесь, что на сопрягаемых поверхностях шаровых опор и рычагов подвески нет загрязнений.

Поднимите блок двигателя и коробки передач, используя подъемный стол. Остановитесь за 15 см до соприкосновения подрамника и поперечин рамы.

Установка компрессора кондиционера

Установите:

• нижний шланг радиатора в опору подрамника
• компрессор кондиционера; затяните 3 винта

Соедините разъемы с:

• компрессором кондиционера
• датчика давления масла
• датчиком уровня масла; закрепите жгуты проводов в зажимах и хомутах.

Установите приводной вал в ступицу на обеих сторонах.

Продолжайте поднимать двигатель примерно до 50 мм до упора.

Осторожно: Направьте нижний вал рулевого колеса в отверстие в перегородке.

Вставьте шаровой шарнир в раскос тяг.

Установка подрамника

Поднимите подрамник к поперечинам рамы, пока они не соприкоснутся.Установите четыре винта подрамника вместе при помощи кронштейнов и установите возможный нагреватель двигателя.Используйте новые винты. Смажьте винты маслом.Затяните, см.: Момент затяжки. Затягивайте в начале винты на левой стороне подрамника, и затем на правой стороне.Используйте: 🔧 VINKELMÄTARE.Затяните винты крышки подшипника М10.Уберите подъемную площадку.

Установка компонентов в переднем узле

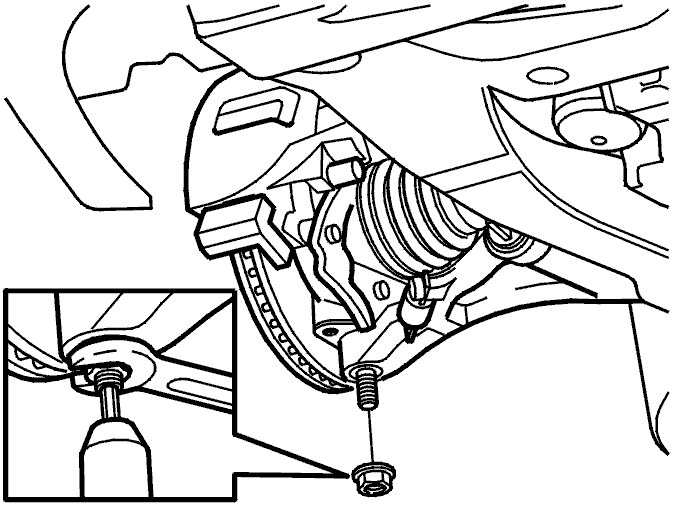

Затяните шаровой шарнир и раскос тяг. См. Момент затяжки.Удерживайте динамометрическим ключом 40, чтобы резиновые чехлы шарового шарнира не вращались.

Установите:

• тяги стабилизатора поперечной устойчивости. Используйте новые контргайки. Затяните согласно: Момент затяжки.
• новые центральные винты и резиновые трубки на приводные валы. Затяните согласно: Момент затяжки.

Установка поперечной рулевой тяги

Установите поперечные рулевые тяги, следуя меткам, сделанным во время снятия. Используйте новые контргайки. Затяните согласно: Момент затяжки.

Установка трубопроводов подачи топлива

Примечание: Снимите уплотнения.

Соедините трубопроводы подачи топлива.

Присоединение разъема рулевого привода

Присоедините разъем к рулевому приводу.

Установка карданного вала

Установите стабилизатор поперечной устойчивости. См.: Карданный вал, замена.

Установка выхлопной и промежуточных труб

Установите:

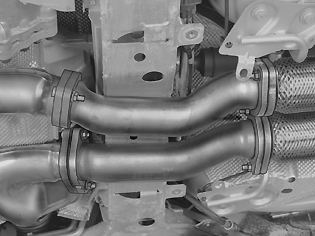

• промежуточные трубы, используя новые прокладки
• гайки соединения промежуточной трубы.

Установка компонентов на коробку передач

Установите:

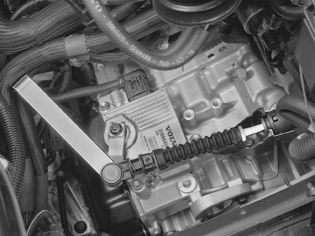

• трос переключателя передач в опору коробки передач и вставьте трос в шар
• разъем модуля управления трансмиссии (TCM).

Установка шлангов радиатора

Установите:

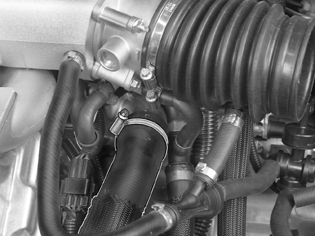

• верхний шланг радиатора на корпус распределителя; затяните хомут
• нижний шланг радиатора на корпус термостата; затяните хомут.

Соедините шланги радиатора у теплового экрана.

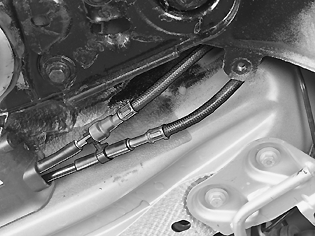

Установка шлангов масляного радиатора

Снимите уплотнения.

Установите:

• нижнюю линию масляного радиатора коробки передач, как помечено; закрепите быстродействующим фиксатором
• верхнюю линию масляного радиатора коробки передач; закрепите быстродействующим фиксатором.

Установка компонентов

Установите:

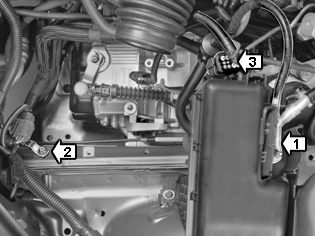

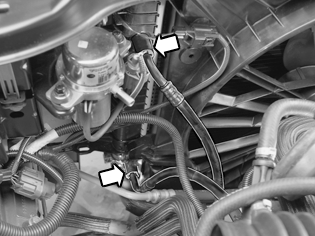

• положительный провод (1) на электрический распределительный ящик
• кабель заземления (2) в корпусе (между двигателем и корпусом)
• разъем на на электрическом распределительном ящике (3)

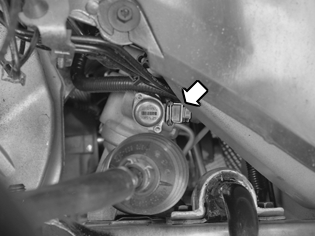

• разъем на тормозной вакуумный клапан и ваккумный шланг на клапан, который ведет к вакуумному усилителю тормозов.

Установка воздухоочистителя

Установите:

• воздухоочиститель; затяните хомут для шланга на датчике массового расхода воздуха
• тормозной вакуумный шланг на тормозной насос
• шланг чистого воздуха
• 2 винта со шланга чистого воздуха на передней панели

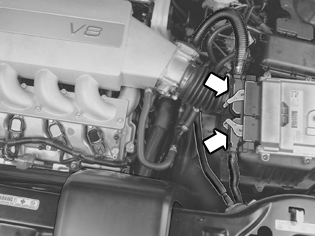

• 2 разъема на модуль управления двигателя (ECM)
• разъем на датчик массового расхода воздуха
• ленточный хомут на жгут проводов в корпусе воздухоочистителя
• крышку на воздухоочиститель.

Установка ремня для агрегатов

Установите ремень привода вспомогательных агрегатов. См. Ремень привода вспомогательных агрегатов / натяжное устройство ремня, замена.

Установка кабеля заземления

Установите:

• кабель заземления между двигателем и корпусом, расположенный под расширительным бачком
• винт; затянуть.

Установка вспомогательной емкости для масла

Установите:

• вспомогательную емкость для масла
• обратную линию для вспомогательной емкости масла в зажимы и хомуты.
• винт на наливной патрубок омывателя; затяните

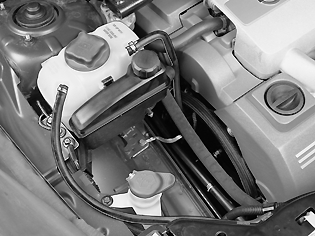

• 3 провода заземления с корпуса на расширительный бачок
• 3 винта; затяните
• 2 шланга охлаждающей жидкости на расширительный бачок; затяните хомуты
• разъем на электрический охлаждающий вентилятор.

Установка крышки над сервонасосом

Установите:

• крышку над сервонасосом
• 2 винта; затяните

Установка верхних крышек двигателя

Установите верхние крышки двигателя и вдавите их в держатели.

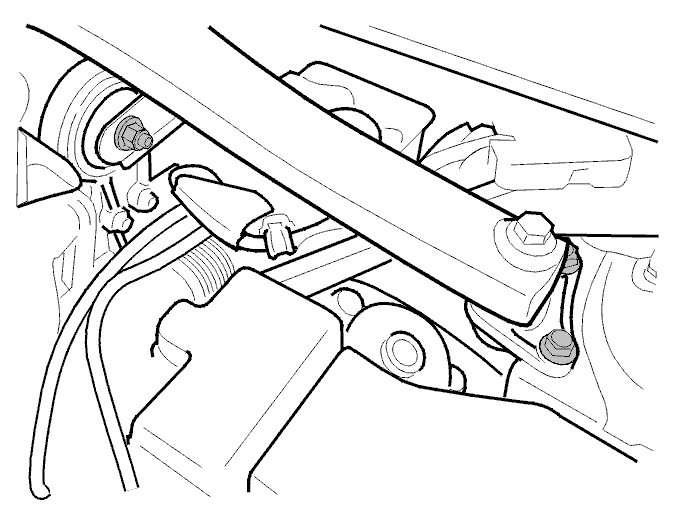

Установка верхнего раскоса

Установите:

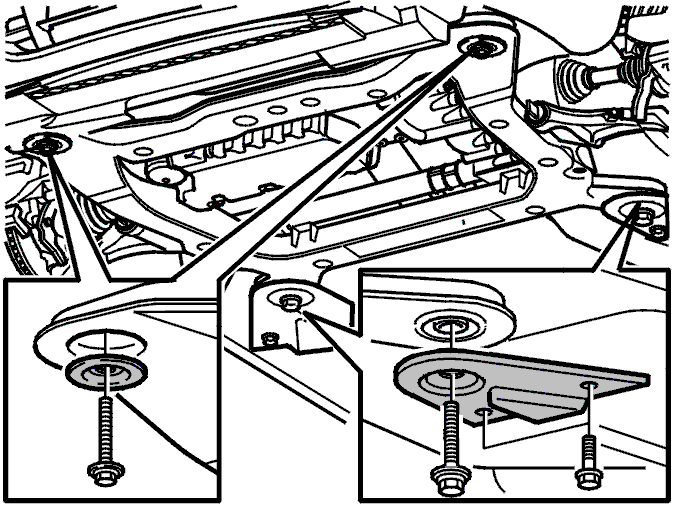

• верхний раскос между опорными стаканами подвески
• 4 винта на опорном стакане подвески; затяните
• винт опоры раскоса на верхней опоре двигателя; затяните.

Установка верхней крышки двигателя

Установите:

• нижнюю крышку двигателя
• 6 винтов; затяните.

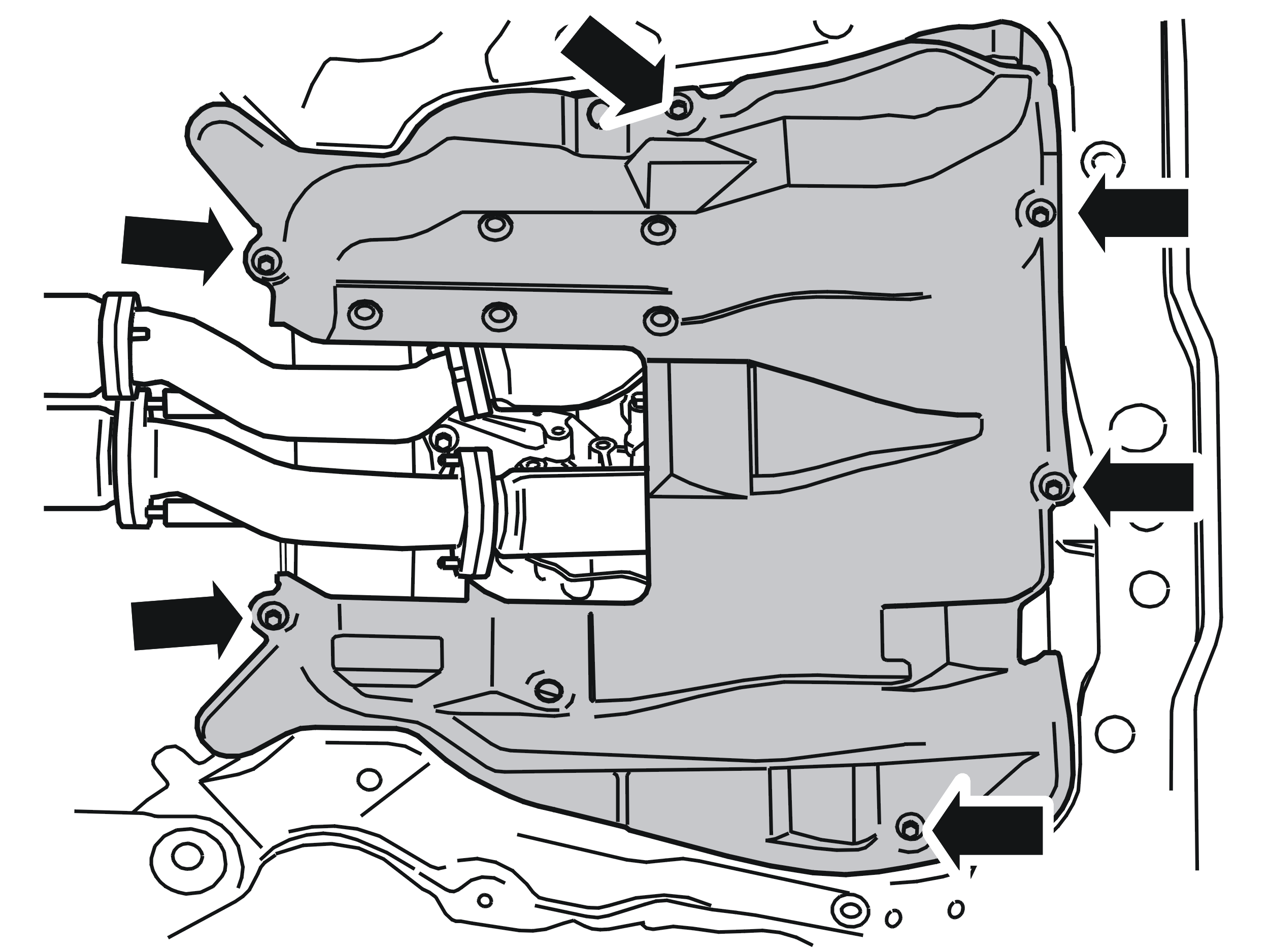

Установка защитной пластины

Установите:

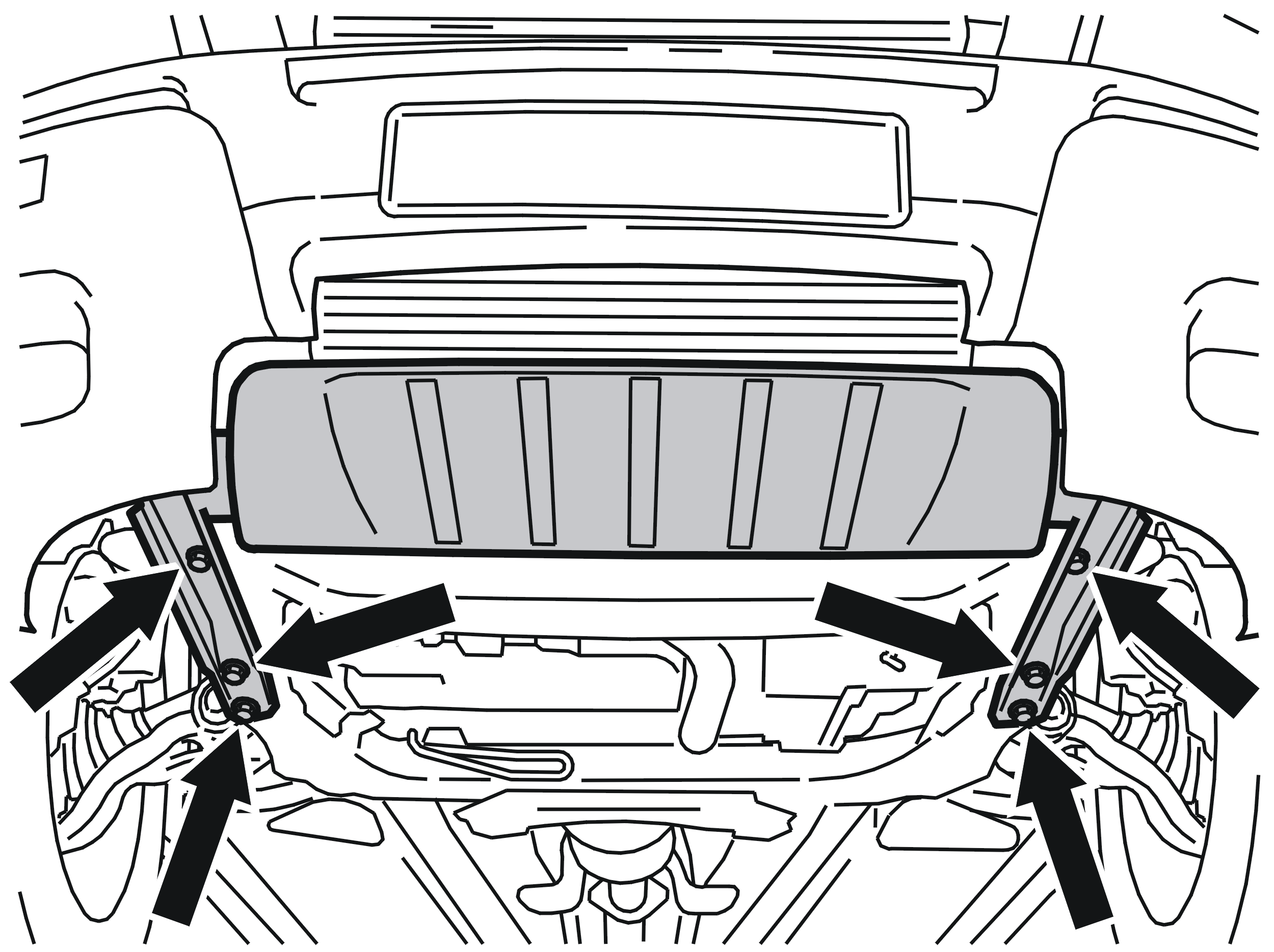

• защитную пластину
• 6 винтов; затяните.

Установка колес

Установите передние колеса. См.: Установка колес.

Установка провода аккумулятора

Установите на место отрицательный провод аккумуляторной батареи, см.: Аккумуляторная батарея, отсоединение.

Проверьте

Осторожно: Убедитесь, что выпускной шланг заправочной установки не зажат, так как это может повредить систему охлаждения.

Заправьте охлаждающую жидкость, используя заправочную установку 🔧 KYLVÄTSKEPÅFYLLARE и крышку: 🔧 LOCK.Проверьте уровень масла в двигателе и коробке передач. Запустите двигатель и дайте ему нагреться до нормальной рабочей температуры. Проверьте на утечки и работоспособность. Долейте жидкости при необходимости.
