Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B8444S | 2005–2011 |
Специальные инструменты
- 🔧 T9997195,
- 🔧 Ключ
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие верхних крышек двигателя
Снимите верхнюю крышку двигателя, вытянув ее наверх.
Снятие крышки над сервонасосом
Снимите:
- один конец кабеля заземления между двигателем и корпусом и шланг между расширительным бачком и двигателем
- 2 винта на крышке над сервонасосом
- крышку.

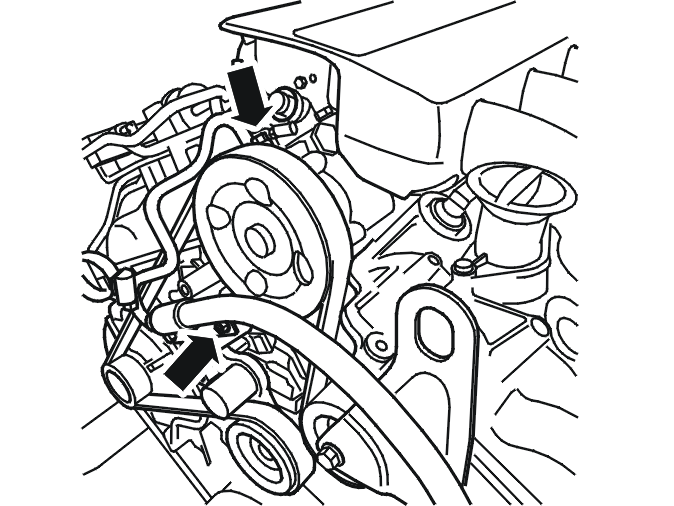

Снятие вспомогательной линии для масла
Снимите:
- гайку хомута
- винт на трубе подачи масла.
Закройте отверстия и сотрите пролитую жидкость.Отогните в сторону вспомогательную линию для масла. Выбросьте прокладку.
Снятие ремня для агрегатов

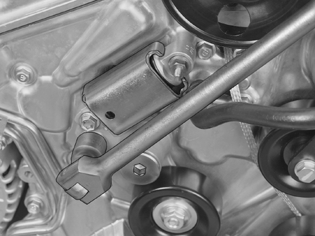

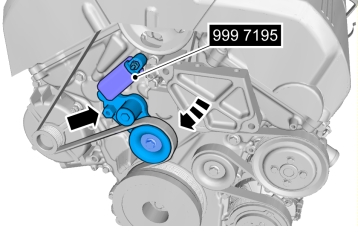

Осторожно: Снимите нагрузку с натяжителя ремня, повернув его по часовой стрелке макс. с 230 Нм и зафиксируйте натяжитель соответствующим инструментом.
Осторожно: Усилие в 230 Нм не должно превышаться при разгрузке натяжителя ремня. Момент требует более 20 секунд для выполнения без риска повреждения натяжителя ремня.
Осторожно: Не прилагайте чрезмерную силу.
🔧 T9997195,

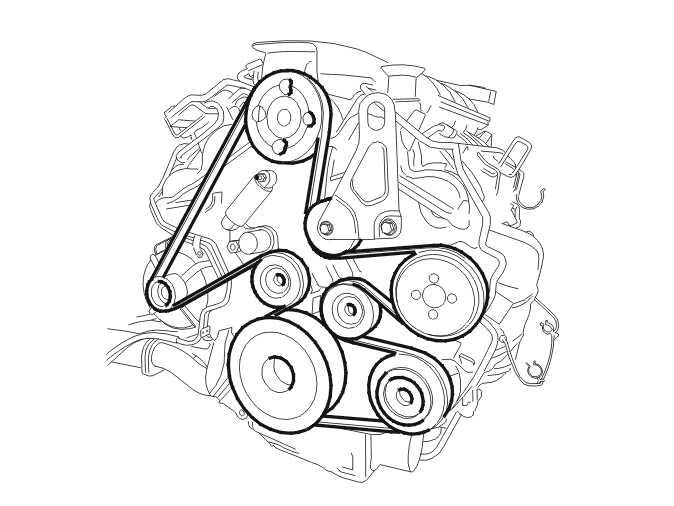

Снимите ремень для агрегатов.
Подсказка: Пометьте ход ремня для обратной установки.

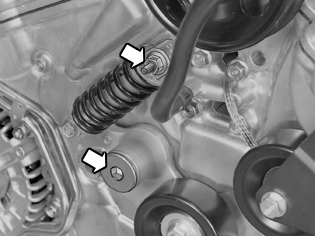

Снятие натяжителя ремня
Снимите:
- винт натяжного и успокоительного элемента
- центральный винт натяжителя ремня. 🔧 Ключ
- натяжитель ремня.
Установка
Примечание: Моменты затяжки см.: Момент затяжки.
Установка натяжителя ремня
Установите:
- натяжитель ремня
- центральный винт натяжителя ремня. 🔧 КлючЗатяните согласно: Момент затяжки.
- винт натяжного и успокоительного элемента; затяните
Установка ремня для агрегатов
Установите ремень для агрегатов.Поверните натяжитель ремня по часовой стрелке макс. с 230 Нм и снимите инструмент 🔧 T9997195,.
Примечание: Убедитесь, что ремень правильно посажен в паз.
Установка вспомогательной линии для масла
Установите:
- новую прокладку
- вспомогательная линия для масла
- гайку хомута; затяните
- винт на трубе подачи масла; затяните.
Сотрите пролитую жидкость.
Установка крышки над сервонасосом
Установите:
- крышку над сервонасосом.
- 2 винта; затяните.
- кабель заземления между двигателем и корпусом и шланг между расширительным бачком и двигателем.
Установка верхних крышек двигателя
Установите верхние крышки двигателя и вдавите их в держатели.
