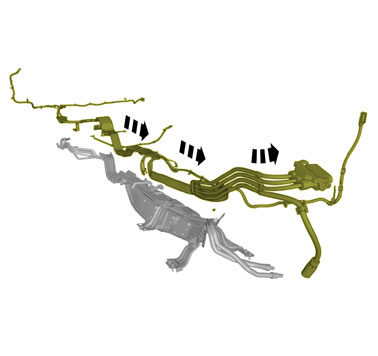

Дорожка проводов высоковольтной системы

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Выполните "Высоковольтный аккумулятор, отключение и подключение"Высоковольтный аккумулятор, отключение и подключение

Следуйте инструкциям по работе у автомобильного подъемника.Работа у автомобильного подъемника

Выполните: задняя часть автомобиля, положение для техобслуживания Задняя подвеска, сервисное положение

Осторожно: Количество контактных разъемов, проводов и кабельных зажимов может меняться в зависимости от уровня оснащения транспортного средства.

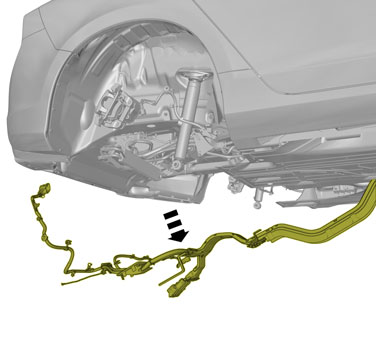

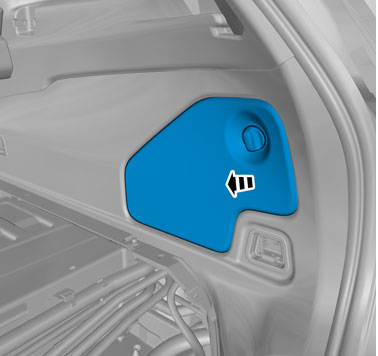

Примечание: Режим представления

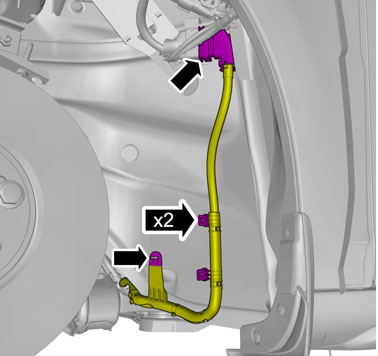

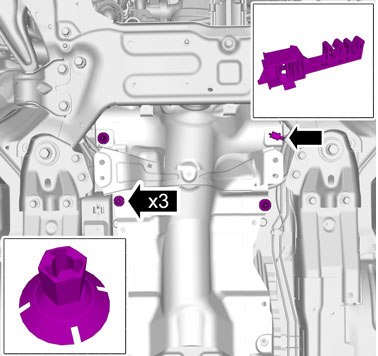

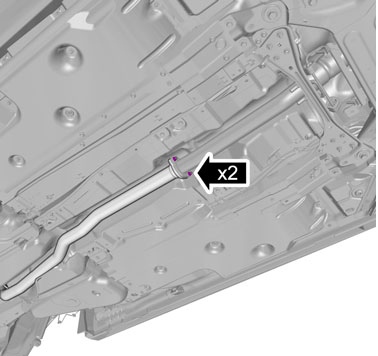

Снимите гайки.🔩 Момент затяжки: 24 Н·м

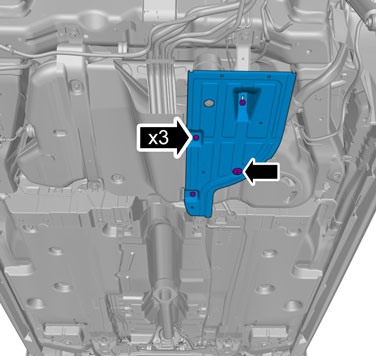

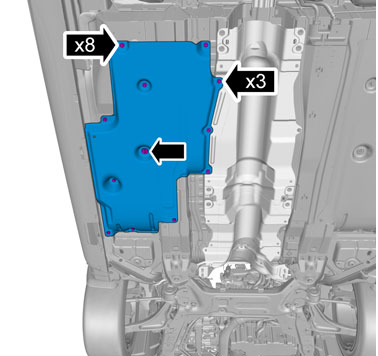

Выверните винты.

Выверните винты.

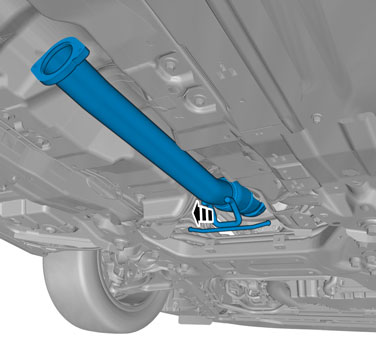

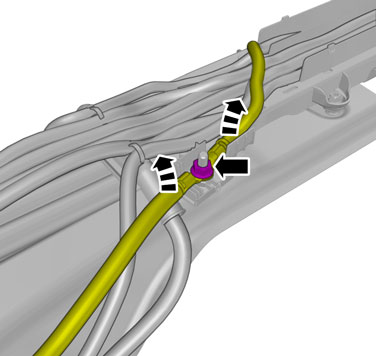

Снимите гайку.Снимите зажимы.

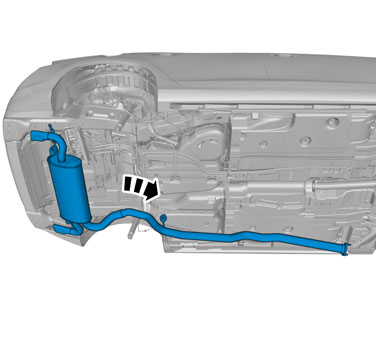

Снимите гайки.Снимите зажимы.

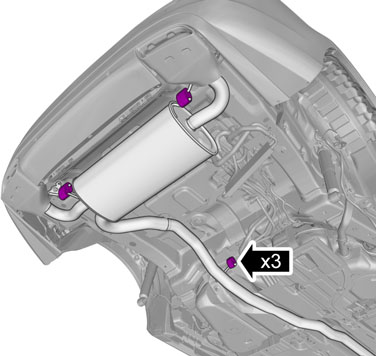

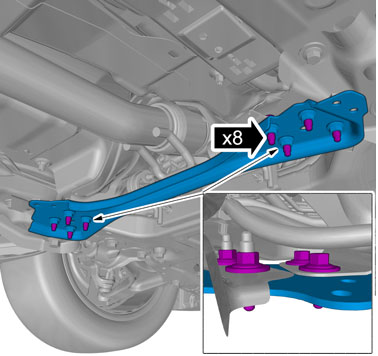

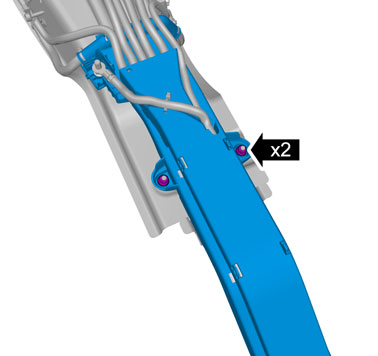

Снимите гайки.

Выверните винты.🔩 Момент затяжки: 17 Н·м

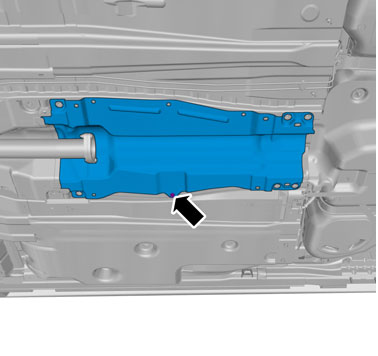

Снимите гайку.

Выверните винты.🔩 Момент затяжки: 70 Н·м

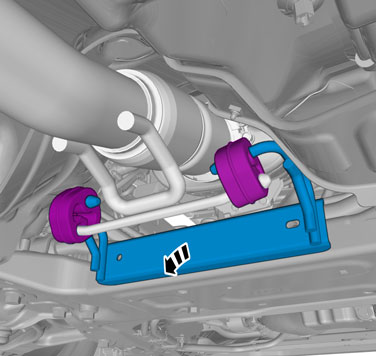

Выверните винты.🔩 Момент затяжки: 10 Н·м

Отсоедините винт.🔩 Момент затяжки: 7 Н·м

Примечание: Режим представления

Снимите гайки.🔩 Момент затяжки: 10 Н·м

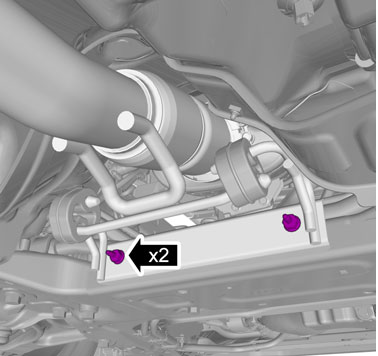

Выверните винты.🔩 Момент затяжки: 10 Н·м

Выверните винты.Отсоедините контактный разъем.🔩 Момент затяжки: 10 Н·м

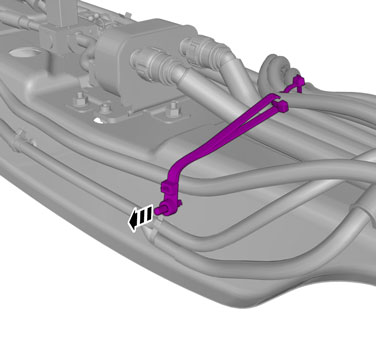

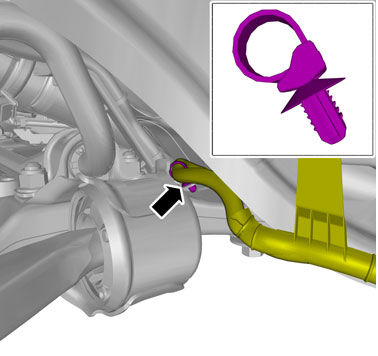

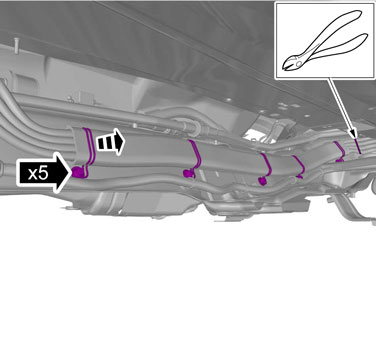

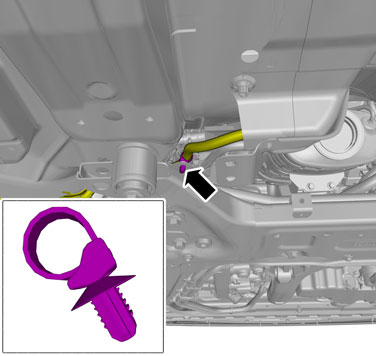

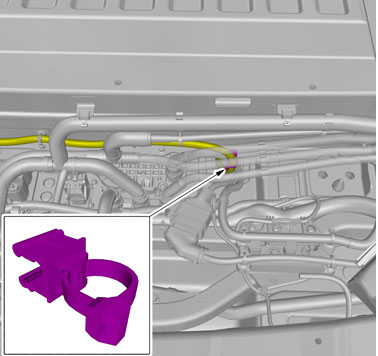

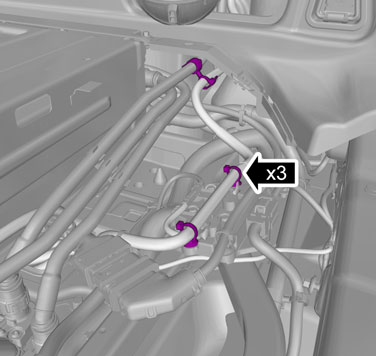

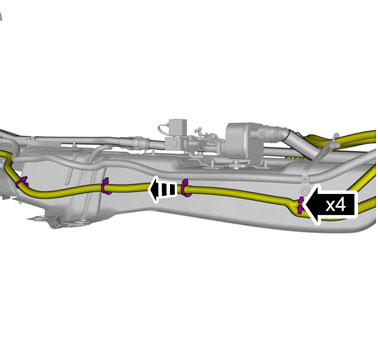

Отсоедините зажим жгута проводки.

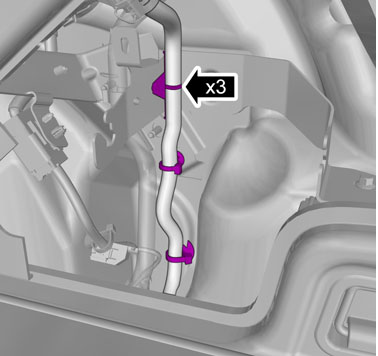

Отсоедините зажим жгута проводки.

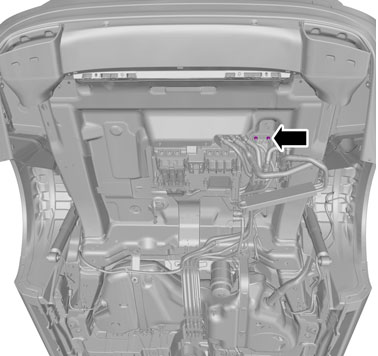

Снимите гайку.🔩 Момент затяжки: 16 Н·м

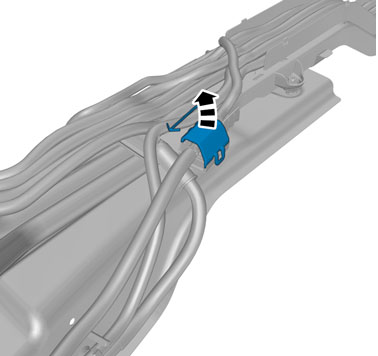

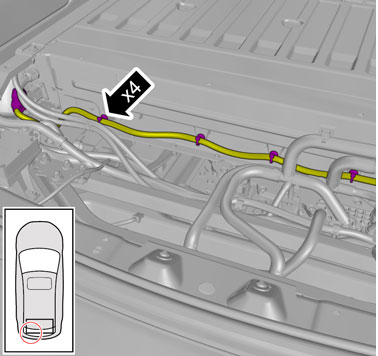

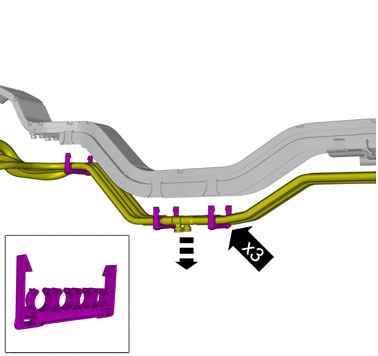

Отсоедините зажим жгута проводки.

Отсоедините зажим жгута проводки.

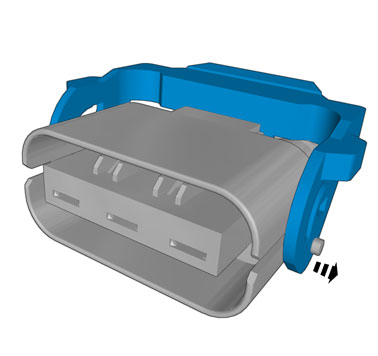

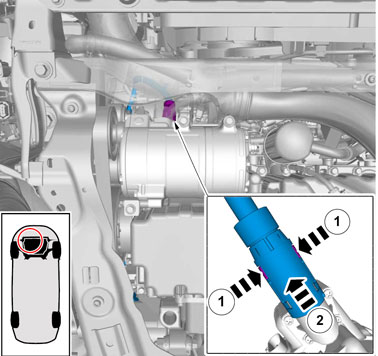

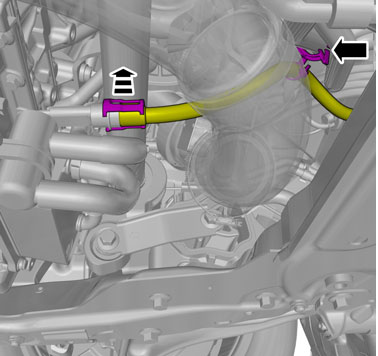

Отсоедините контактный разъем.

Отсоедините контактный разъем.Выверните винт.🔩 Момент затяжки: 10 Н·м

Осторожно: Убедитесь, что провода или жгут проводов не трутся об окружающие компоненты.

Примечание: Для этой операции требуется помощь еще одного механика.

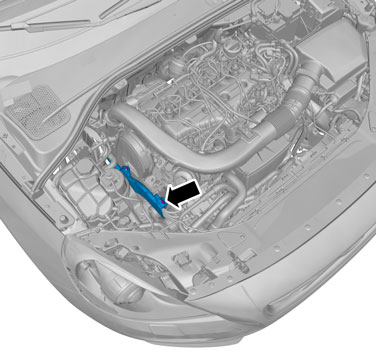

Снимите подушку двигателя справа Подушка двигателя, правая

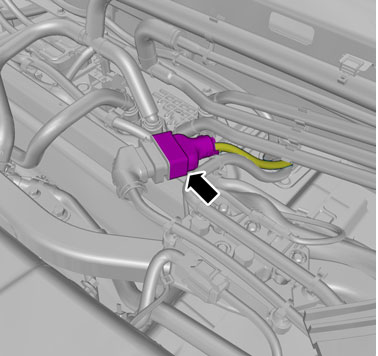

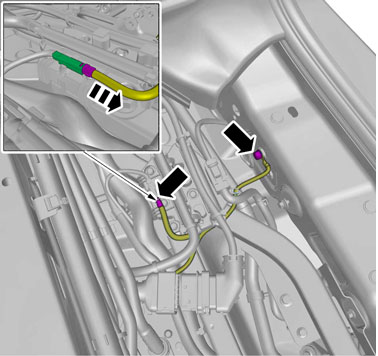

Отсоедините контактный разъем.

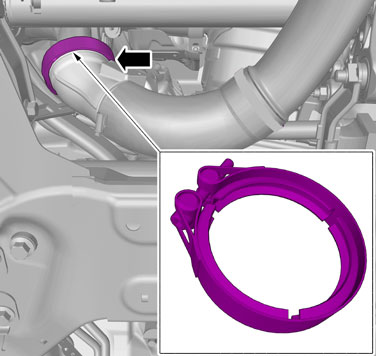

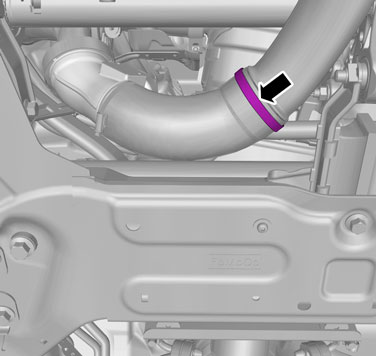

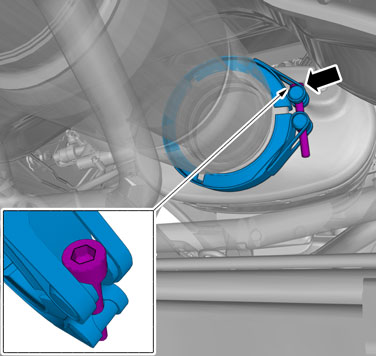

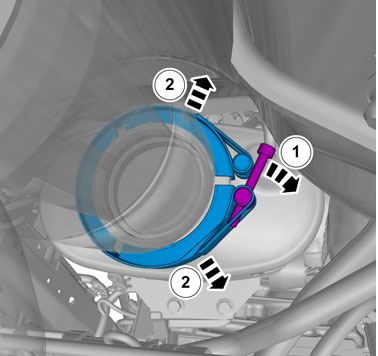

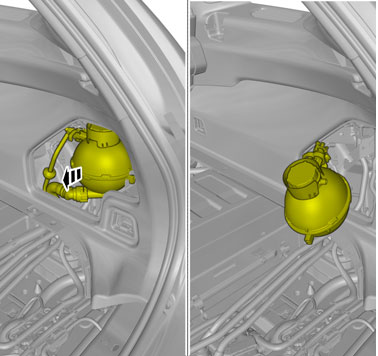

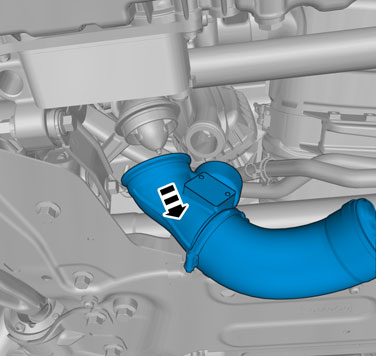

Ослабьте зажим шланга.

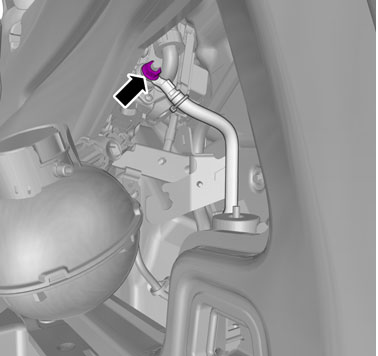

Удалите крепежный элемент.🔩 Момент затяжки: 8 Н·м

Транспортные средства с электрическим нагревателем двигателя

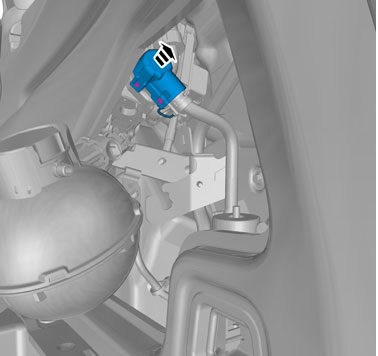

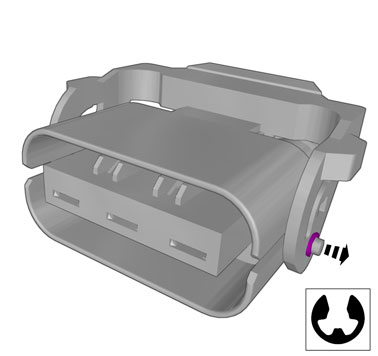

Снимите зажим.Отсоедините контактный разъем.

Все автомобили

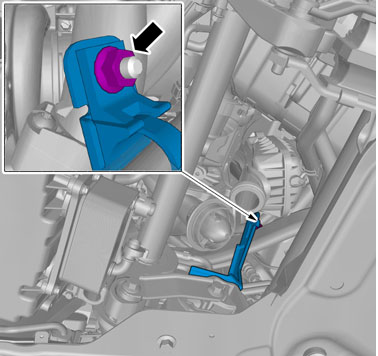

Снимите гайку.

Примечание: Режим представления

Подсказка: Поднимите двигатель до отметки винтов.

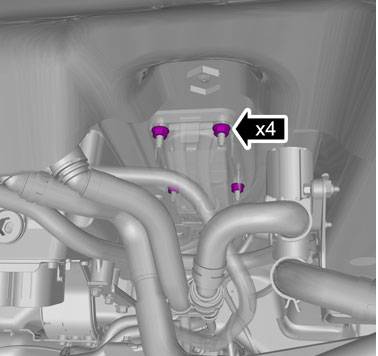

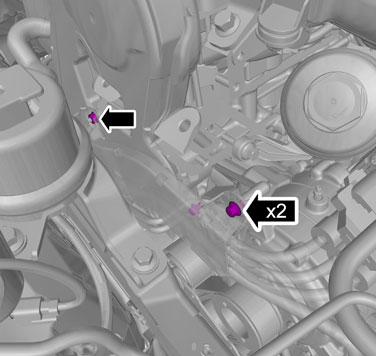

Выверните винты.Снимите гайку.🔩 Момент затяжки: 10 Н·м

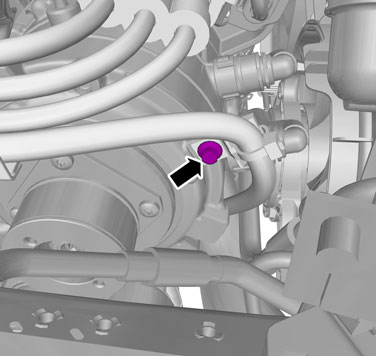

Выверните винт.🔩 Момент затяжки: 10 Н·м

Отсоедините контактный разъем.

Снимите левое переднее колесо колесо

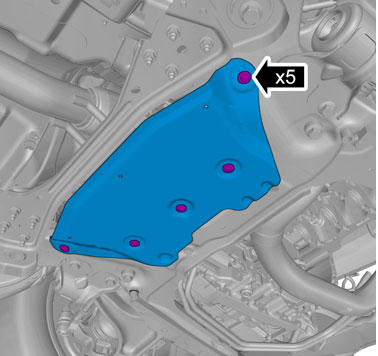

Выверните винты.Снимите гайки.

Отогните подкрыльник в сторону.

Отсоедините контактный разъем.Ослабьте зажим.

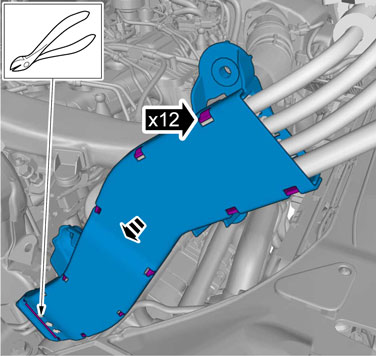

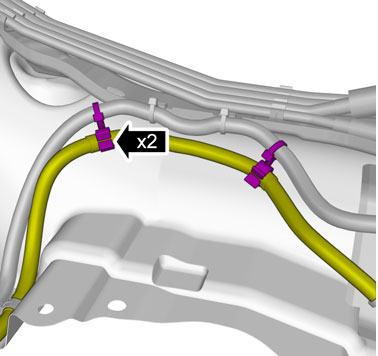

Ослабьте зажим.

Ослабьте зажим.

Снимите зажим.Снимите гайки.

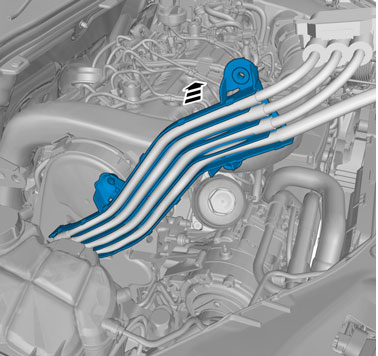

Примечание: Убедитесь, что компонент подвешен соответствующим образом.

Выверните винты.

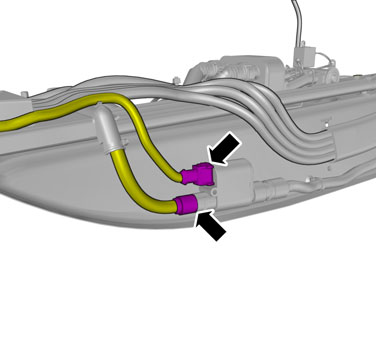

Отсоедините контактные разъемы.

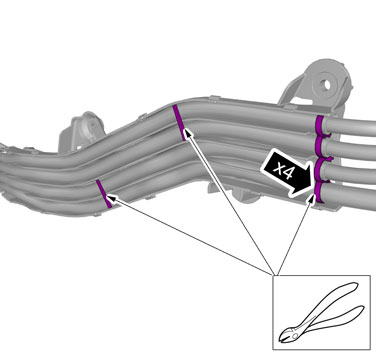

Ослабьте зажим.

Ослабьте зажим.

Ослабьте зажим.

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Снимите гайки.🔩 Момент затяжки: 10 Н·м

Ослабьте зажим.

Ослабьте зажим.

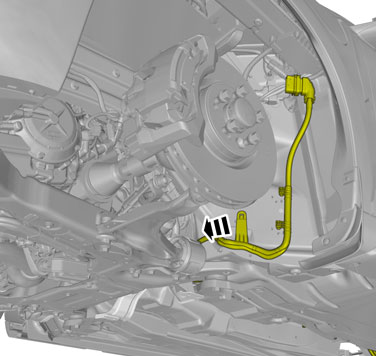

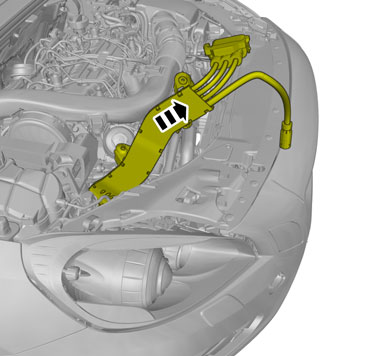

Осторожно: Будьте особенно осторожны, чтобы не повредить жгут проводов.

Применимо к обеим сторонам.

Применимо к обеим сторонам.

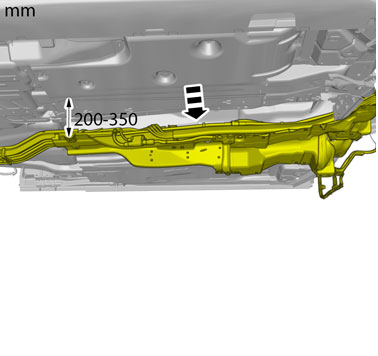

Примечание: Для этой операции требуется помощь еще одного механика.

Установите в обратном порядке.
