Датчик заднего колеса, замена

Подготовка

Зажигание должно быть выключено.

Снимите защитный колпачок топливного фильтра (если работа ведется на левой стороне).

Отсоедините соединитель.

Отсоедините кабель датчика от двух суппортов.

Снятие ступицы колеса

Удалите

• крышку ступицы и колесо.
• суппорт тормоза и тормозной диск, см. операцию Чрфэшщ ђю№ьючэющ фшёъ, чрьхэр.
• крышку ступицы и фиксирующую гайку.
• ступицу.

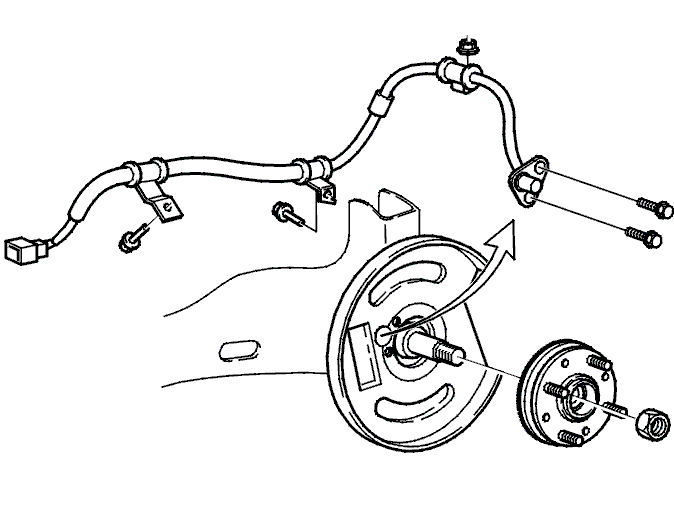

Снятие датчика заднего колеса

Примечание: Внимательно очистите датчик и соединитель до их снятия.

Удалите

• кабель датчика из суппорта.
• крепежные болты и датчик.

Установка датчика заднего колеса

Очистите корпус датчика от грязи и ржавчины так, чтобы датчик находился в правильном положении по отношению к импульсному колесу. Очистите импульсное колесо, используй мягкую щетку.

Слегка смажьте датчик. Очистите крепежные поверхности так, чтобы можно было просто установить датчик.

Проденьте кабель датчика и установите датчик. Крутящий момент затяжки 55 Нм.

Вдавите кабель датчика в суппорт.

Установка ступицы колеса

Очистите поворотный кулак и ступицу.

Поместите ступицу на ось колеса.

Установите новуюгайку.

• Крутящий момент затяжки:

• -'97175 Нм.

• '98- 1 ступень120 Нм.2 ступень + 30° доворот

Установите

• крышку ступицы
• тормозной диск и суппорт, см. операцию Чрфэшщ ђю№ьючэющ фшёъ, чрьхэр.
• колесо, см. операцию Задние тормозные колодки, замена.

Подсоединение датчика заднего колеса

Пропустите кабель датчика в переднюю часть и подсоедините его к соединителю.

Вдавите кабель датчика в суппорты.

Установите защитный колпачок (если работа ведется на левой стороне).

Проверка правильной работы системы ABS

Считайте коды DTC.

Совершите пробную поездку на автомобиле и проверьте, гаснет ли сигнальная лампа ABS.

Снимите показания и проверьте, были ли заложены на хранение какие-либо коды DTC.
