Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
| XC90 | D5244T | 2003–2006 |
Специальные инструменты
- 🔧 TOLK (VÄXELLÄGESGIVARE) AW30/50
- 🔧 BRYTGAFFEL
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Снятие
Снятие корпуса воздухоочистителя
Снимите корпус воздухоочистителя в сборе со впускной трубой.

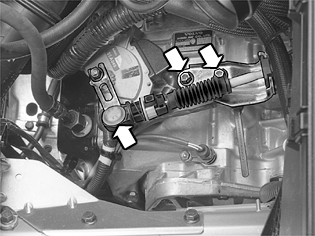

Снятие троса переключателя передач
Снимите:
- винты с кронштейна троса переключателя передач
- трос с рычага. Используйте специальный инструмент 🔧 BRYTGAFFEL.
Сдвиньте кабель в сторону.
Проверка настройки
Примечание: При регулировке датчика выбранной передачи прижмите инструмент вниз к плоским поверхностям ниже резьбы на валу.

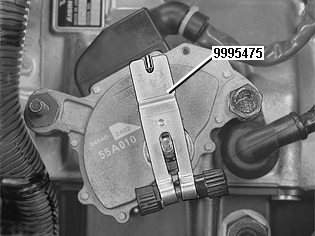

Снимите рычаг. Установите регулировочный инструмент 🔧 TOLK (VÄXELLÄGESGIVARE) AW30/50 на тягу механизма переключения передач. Убедитесь, что вал находится в положении N. Выемка на инструменте должна быть выровнена по маркировке на датчике выбранной передачи.Если требуется регулировка, см. следующую процедуру в этом разделе.
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Регулировка датчика выбранной передачи
Ослабьте винты датчика выбранной передачи.Поверните датчик выбранной передачи так, чтобы маркировка на выключателе совместилась с выемкой на инструменте. Затяните винт M8 датчика.Снимите регулировочный инструмент.
Установка рычага и троса переключателя передач
Установите:
- рычаг на тягу механизма переключения передач. Затяните. См. Момент затяжки
- трос переключателя передач и кронштейн на коробке передач, используя 2 винта M8. Затяните
- шаровой шарнир троса переключателя передач на рычаге. Вдавите на место рукой.
Установка корпуса воздухоочистителя
Установите корпус воздухоочистителя в сборе вместе со впускной трубой и разъемом.
Проверка кодов неисправности
Проверьте и сотрите все коды неисправности.Проверьте положения датчика выбранной передачи: используйте бортовую диагностическую систему.
