Датчик выбранной передачи, положение (B5254T2, B5254T9, D5244T)

Снятие корпуса воздухоочистителя

Зажигание выкл.Снимите корпус воздухоочистителя в сборе со впускной трубой.

Снятие троса переключателя передач и разъема

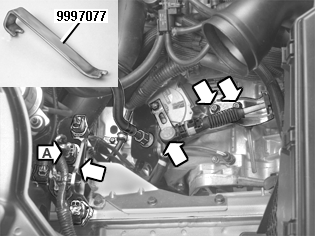

Снимите трос коробки передач с рычага. Используйте монтировку 🔧 BRYTGAFFEL и крепление троса от коробки передач.Отсоедините крепление и разъем коробки передач от кронштейна.Снимите ленточные хомуты жгута проводов и крепление в крышке системы управления.Разъедините разъем А датчика выбранной передачи. Снимите датчик выбранной передачи с крепления.

Снятие датчика выбранной передачи

Снимите:

• рычаг тяги механизма переключения передач
• гайку, стопорную шайбу и резиновое уплотнение, которые крепят датчик выбранной передачи к тяге механизма переключения передач
• 2 винтов
• датчик выбранной передачи.

Установка датчика выбранной передачи

Установите:

• датчик. Слегка затяните 2 винта
• резиновую шайбу, стопорную шайбу и гайку на датчик.

Затяните гайку. Зафиксируйте гайку стопорной шайбой.

Регулировка датчика выбранной передачи

Отрегулируйте датчик выбранной передачи. См. .

Установка рычага и датчика выбранной передачи

Установите:

• рычаг тяги механизма переключения передач. Затяните гайку. См. Момент затяжки
• трос переключателя передач на коробке передач. Используйте 2 винта M8. Затяните. Вдавите шаровой шарнир троса в нужное место на рычаге
• разъем датчика выбранной передачи на крепление. Подсоедините разъем.

Смонтируйте жгут проводов при помощи ленточных хомутов.Вдавите крепление жгута проводов на место в крышке системы управления. Установите крепление разъемов на кронштейн.

Установка корпуса воздухоочистителя

Установите корпус воздухоочистителя с разъемами.

Проверка кодов неисправности

Проверьте и сотрите все коды неисправности.Проверьте положения датчика выбранной передачи: используйте бортовую диагностическую систему.
