Датчик температуры и давления, сцепление привода на четыре колеса (B5254T3, B5254T7)

Подготовительные работы

Зажигание выкл.

Подождите 3-4 минуты после выключения зажигания, чтобы уменьшить утечку масла при снятии.

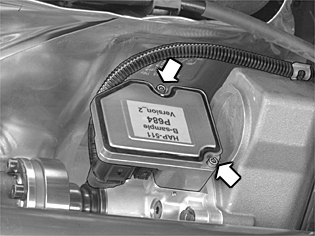

Снятие модуля управления

Примечание: Тщательно очистите участок вокруг модуля управления перед началом снятия.

Поместите емкость под активируемой по требованию муфтой. Отсоедините разъемы модуля управления и масляного насоса.

Снимите:

• 2 винта модуля управления
• модуль управления с уплотнительной пластиной и вогнутой шайбой.

Снятие компонентов с активируемой по требованию муфты

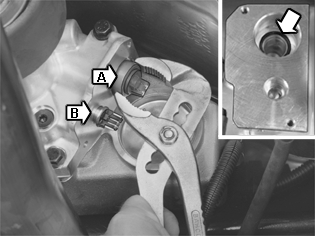

Снимите клапан дроссельной заслонки и датчик температуры/давления с муфты.A = Клапан дроссельной заслонки.B = Датчик температуры/давления.Используйте большие плоскогубцы для снятия. Захватите конец клапана дроссельной заслонки. Крепко держите плоскогубцы и вытяните клапан прямо.

Примечание: Обеспечьте, чтобы при снятии клапана дроссельной заслонки не было повреждений. Клапан нельзя заменить отдельно. Клапан дроссельной заслонки снимается для установки в электронном модуле дифференциала (DEM). Это делается для того, чтобы снизить вероятность повреждения контактов при установке.

Снимите:

• датчик температуры/давления, как описано выше
• уплотнительное кольцо с седла клапана дроссельной заслонки в корпусе муфты.

Установка компонентов

Установите:

• модуль управления
• уплотнительную пластину
• шайбу
• клапан дроссельной заслонки с уплотнительными кольцами
• датчик температуры/давления с уплотнительным кольцом
• уплотнительное кольцо седла клапана дроссельной заслонки
• винты.

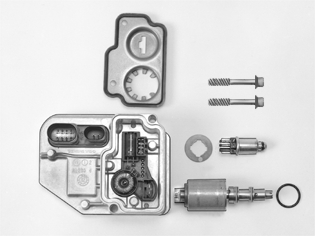

Компоненты, которые включены в комплект и должны быть заменены

• датчик температуры/давления с уплотнительным кольцом
• шайбу
• уплотнительное кольцо седла клапана дроссельной заслонки.

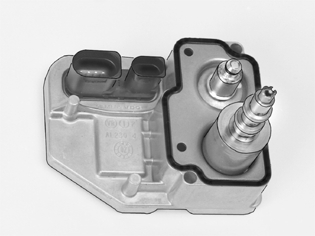

Расположите уплотнительную пластину в модуле управленияВдавите клапан дроссельной заслонки и датчик температуры/давления на место на контактах модуля управления. Поместите вогнутую шайбу выпуклой стороной к датчику температуры/давления.Смажьте уплотнительные кольца на клапанах маслом номер 116 1641-4 (0,3 литра).

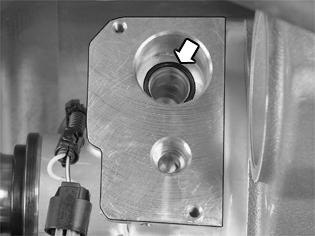

Установка уплотнительного кольца

Тщательно проверьте, что уплотняемая поверхность на модуле управления и седла клапанов в активируемой по требованию муфте чистые. Убедитесь, что не осталось следов от тряпки или бумаги.Смажьте новое уплотнительное кольцо маслом номер 116 1641-4 (0,3 литра). Вдавите уплотнительное кольцо на место в его седле.

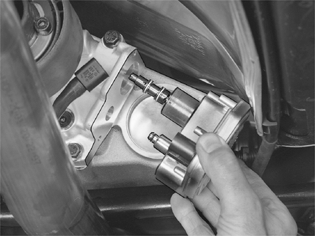

Установка модуля управления активируемой по требованию муфты

Установите модуль управления и клапаны муфты. Прижмите модуль управления к корпусу муфты, в это же время поочередно установите винты, не затягивая их. Затяните. См. Åtdragningsmoment.Подсоедините разъемы к модулю управления и масляному насосу.Заполните активируемую по требованию муфту маслом. Проверьте уровень масла. См. .Сотрите коды неисправности.
