Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2015 |
Специальные инструменты
- 🔧 ЩИПЦЫ ДЛЯ НАКОНЕЧНИКОВ СВЕЧЕЙ
Снятие
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

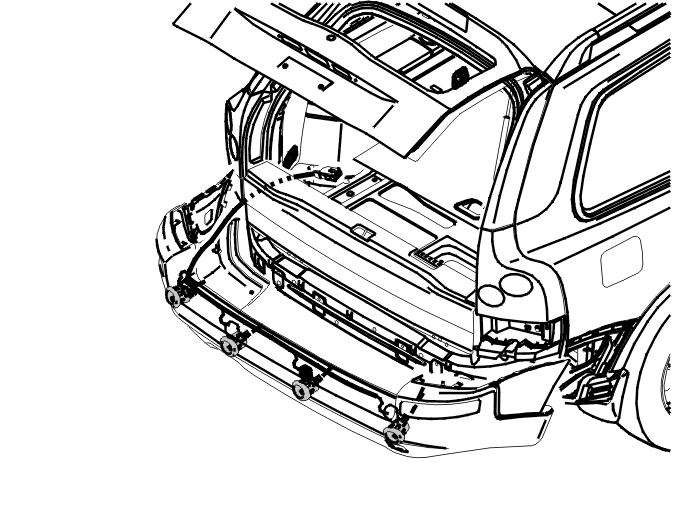

Снятие датчика предупреждения о заднем ходе
Выключите зажигание.
Отведите вверх люк пола в багажном отсекеСнимите угловой элемент (1) с пола на левой стороне. Смотрите иллюстрацию.
Примечание: Модуль помощи при парковке (PAM) расположен за левой надколесной дугой в багажном отсеке.
Отсоединение разъема
Осторожно: Следующие операции выполняются для того, чтобы не повредить контактный разъем и проводку при снятии бампера.
Пройдите по кабелю от датчиков в бампере вверх к модулю управления системы предупреждения о заднем ходе.Отсоедините разъем (кабель идет от бампера).
Примечание: Отсоедините правильный разъем. У модуля управления системы предупреждения о заднем ходе имеется 2 разъема.
Снятие заднего бампера
Снимите задний бампер. См. Оболочка, бампер задний, замена.Вытяните кабель из отверстия в кузове.
Снятие датчика предупреждения о заднем ходе
Нажмите вниз стержень колпачка свечи зажигания 🔧 ЩИПЦЫ ДЛЯ НАКОНЕЧНИКОВ СВЕЧЕЙ между датчиком и двумя вертикальными защелками на держателе так, чтобы защелки отделились от датчика.Осторожно потяните датчик вверх.Отсоедините разъем.
Установка
Следуйте инструкции для лакаСогласно: Лаковое покрытие, восстановление Используйте: Мыльный раствор воды
Установка заднего бампера

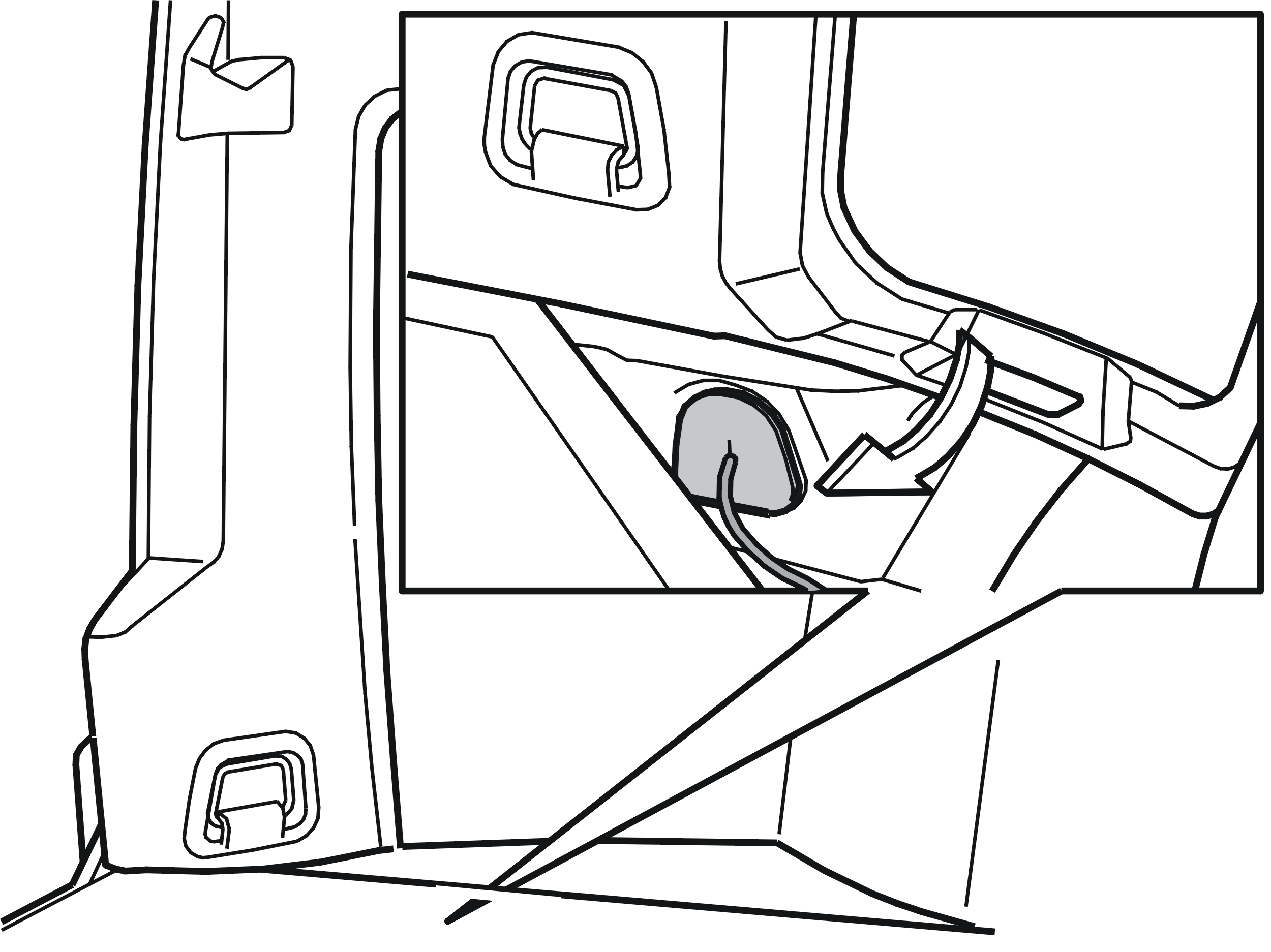

Проложите кабель сквозь ввод в задней секции. Смотрите иллюстрацию.Установите задний бампер. См. Оболочка, бампер задний, замена.
Установка разъема
Подсоедините разъем к модулю помощи при парковке (PAM).
- Установите модуль помощи при парковке (PAM)
- Установите заново боковую панель.
Отведите назад люк пола.Проверьте функционирование.
