Оболочка, бампер задний, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Откройте заднюю дверь автофургона и люк пола (1), и снимите наружную боковую часть пола (2).

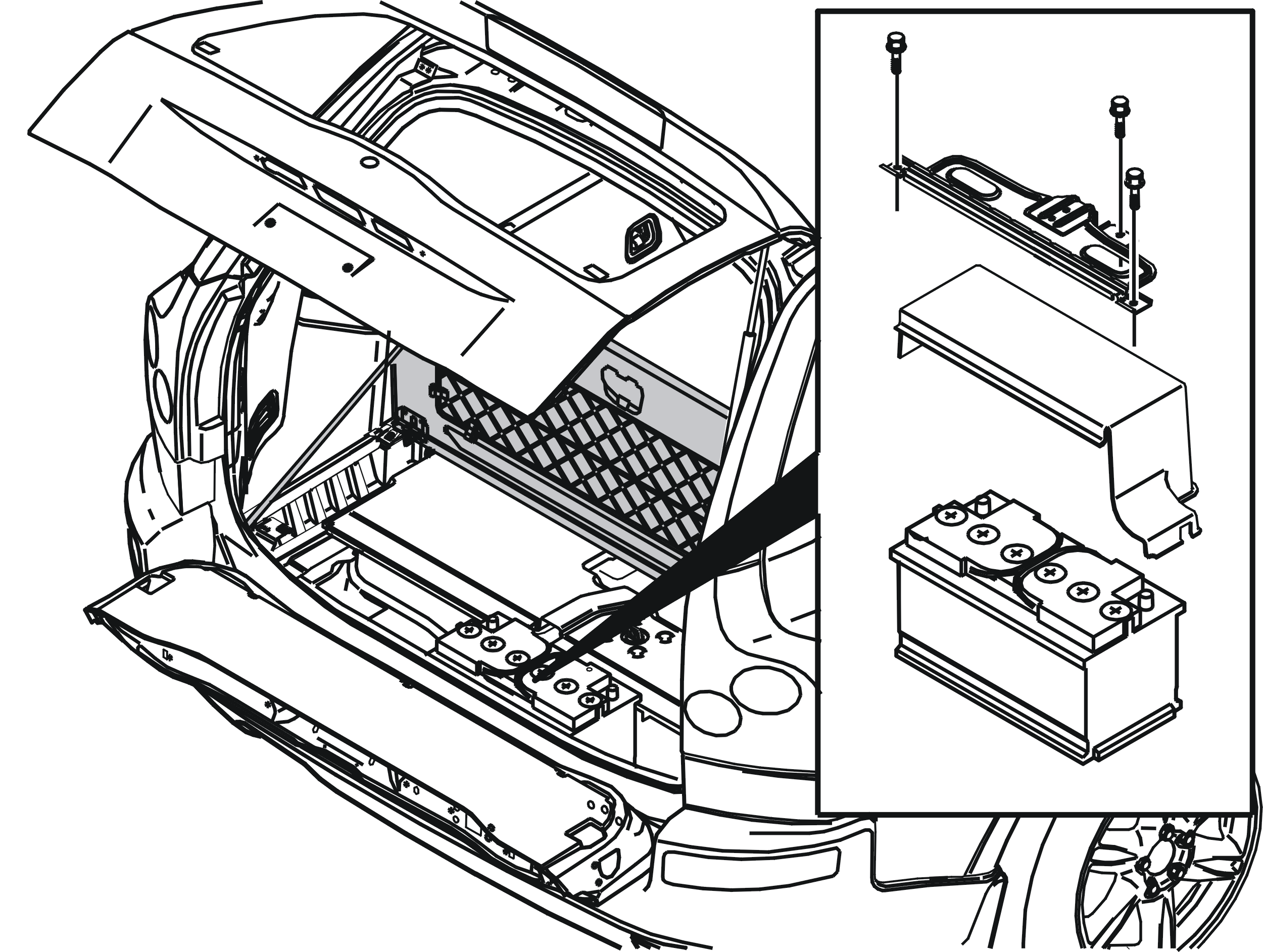

Снимите крышку аккумулятора и крепежный кронштейн.

Снятие оболочки заднего бампера

Снимите:

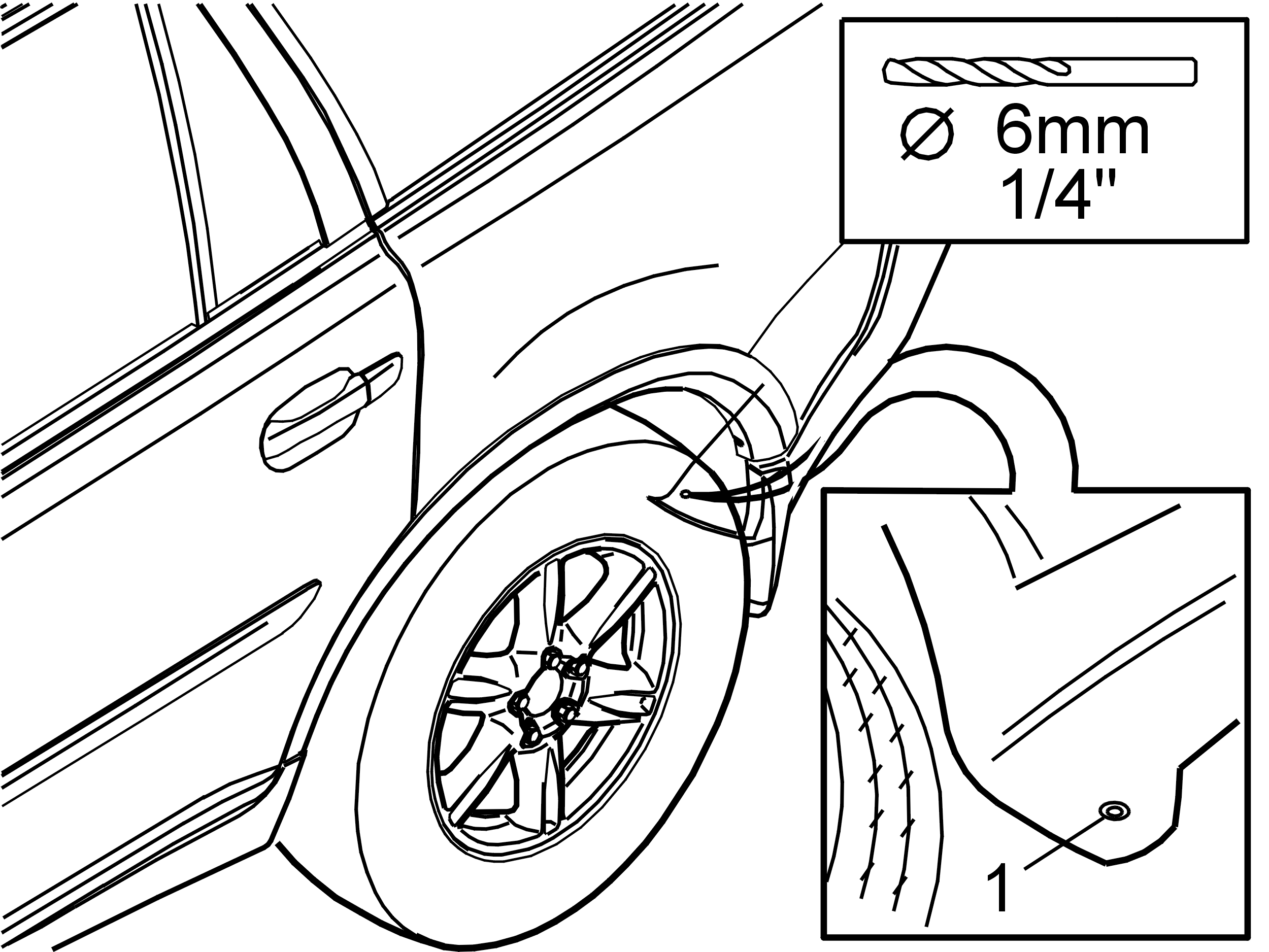

• 2 заклепки под автомобилем.

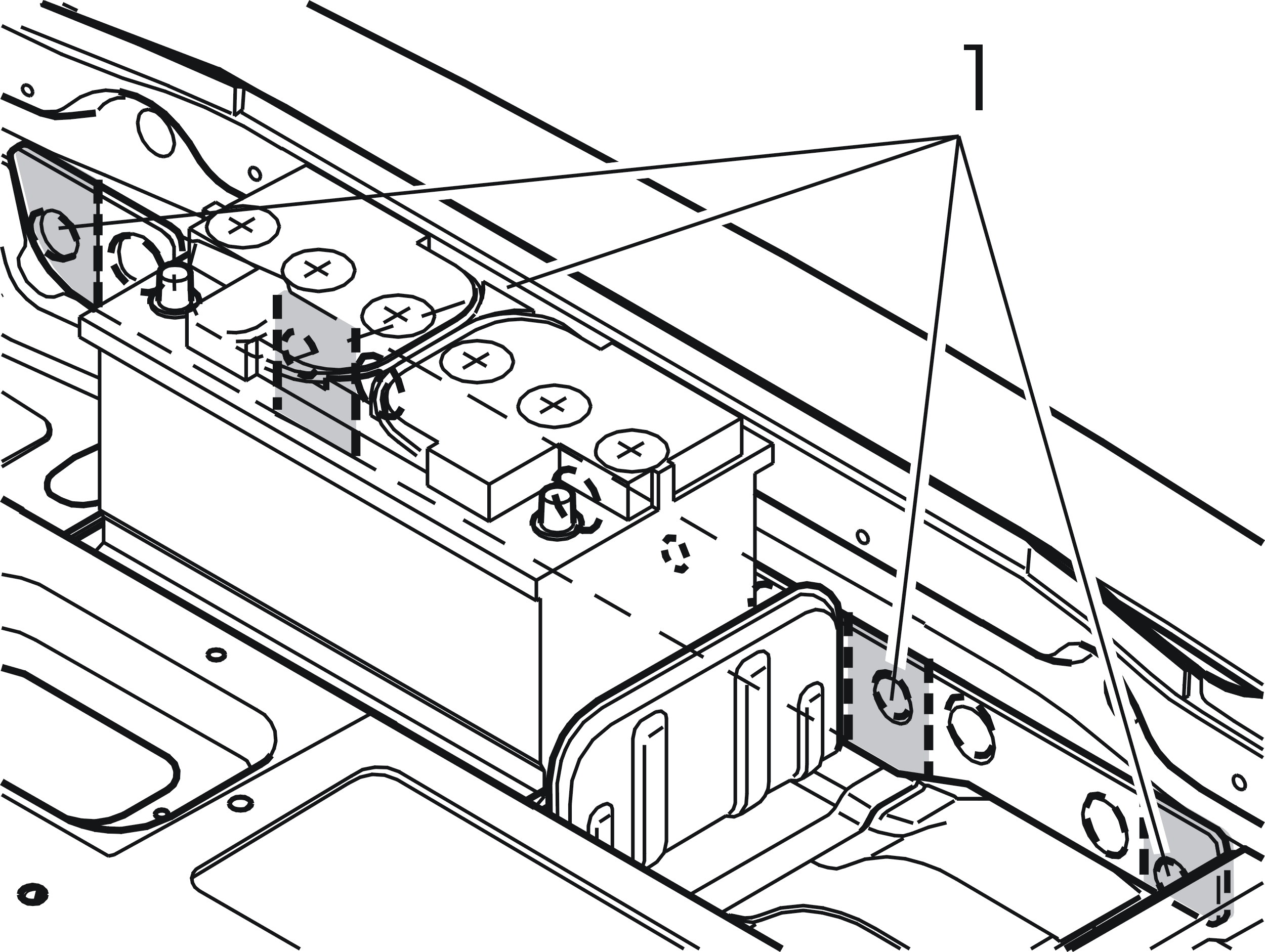

• 4 звукоизоляционные секции (1)
• 4 гайки.

• 2 панели.

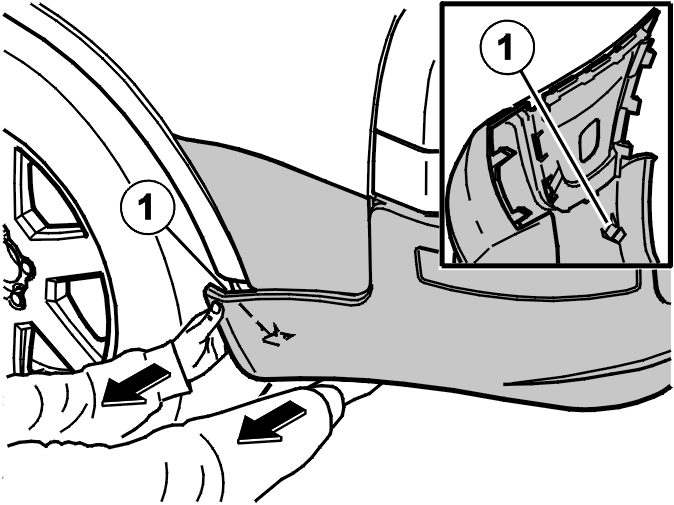

Отсоедините 2 разъема фонарей бокового габарита.Разблокируйте скрытые зажимы (1), 1 на каждой стороне, на нижней части оболочки.

Примечание: Захватите двумя руками и вытяните.

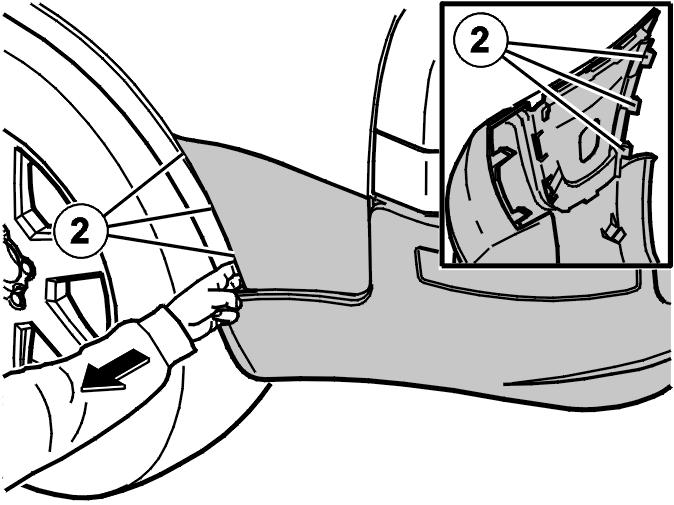

Продвигайтесь вверх вдоль продолжений крыльев и отсоедините 3 крюка на каждой стороне (2).

Осторожно: Не тяните только покрашенную панель. Тяните также и панель/бампер позади ее.

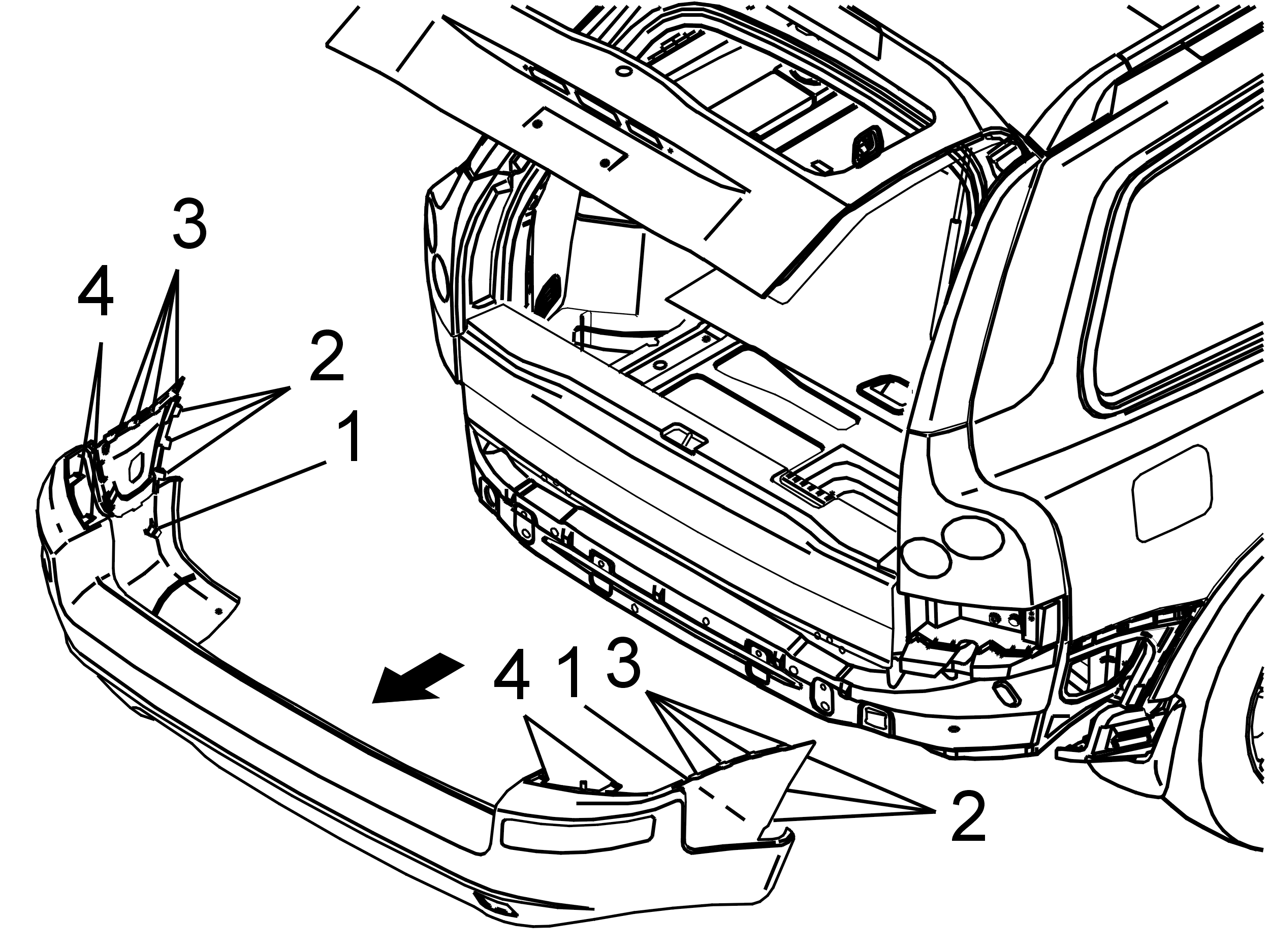

Затем дальше вытяните концы, пока не освободяться крюки (3), 4 на каждой стороне.Освободите крюки (4), 2 на каждой стороне.Снимите бампер.

Перестановка компонентов

Переставьте:

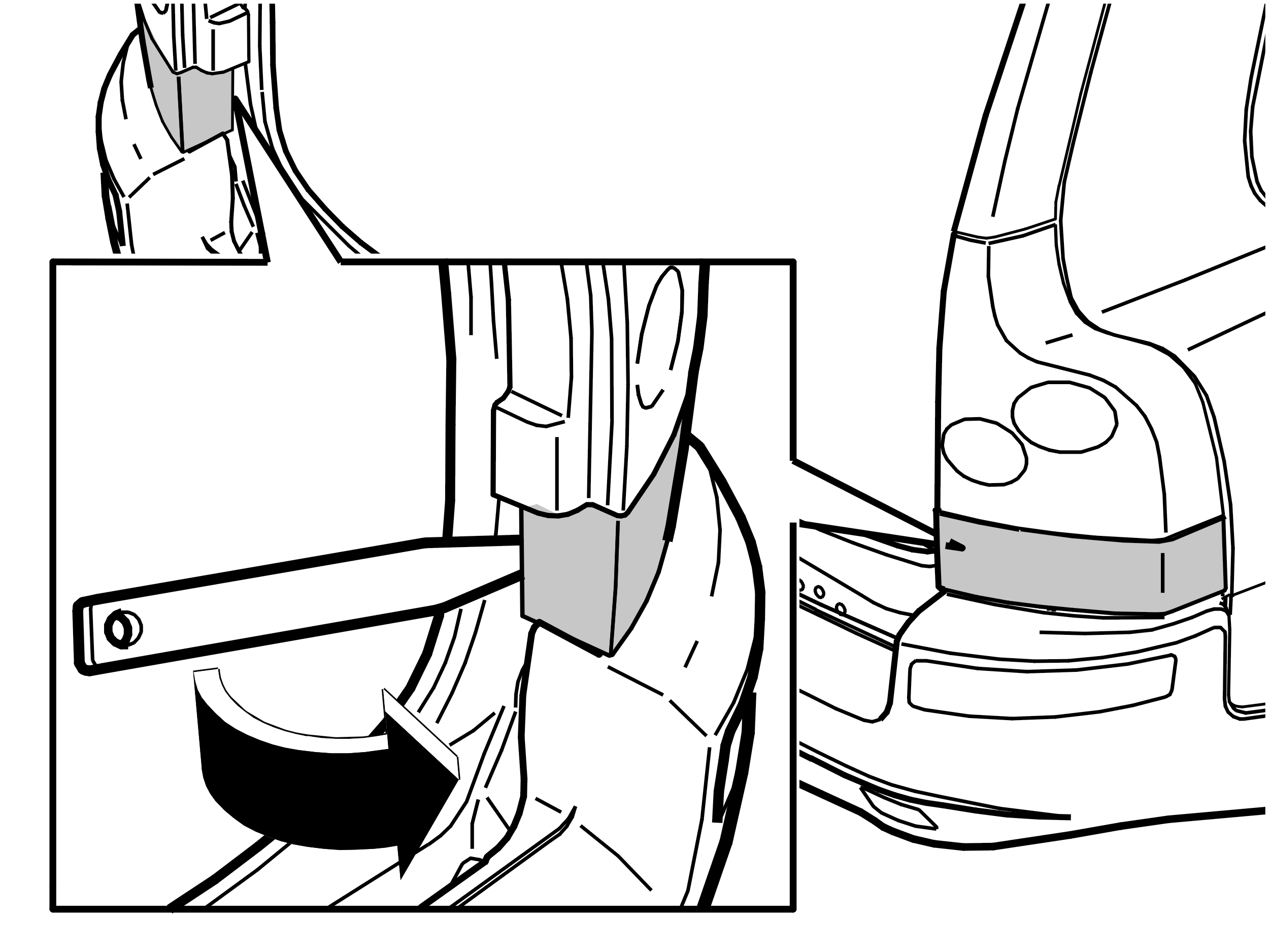

• 2 окрашенные панели
• 2 фонаря бокового габарита / противотуманных фонаря
• крышку буксирной проушины
• 3 вертикальные опорные стойки, закрепленные 3 винтами и 3 зажимами
• 7 крюков задней секции на нижнем крае.

Подсказка: Отсоедините сначала верхний край.

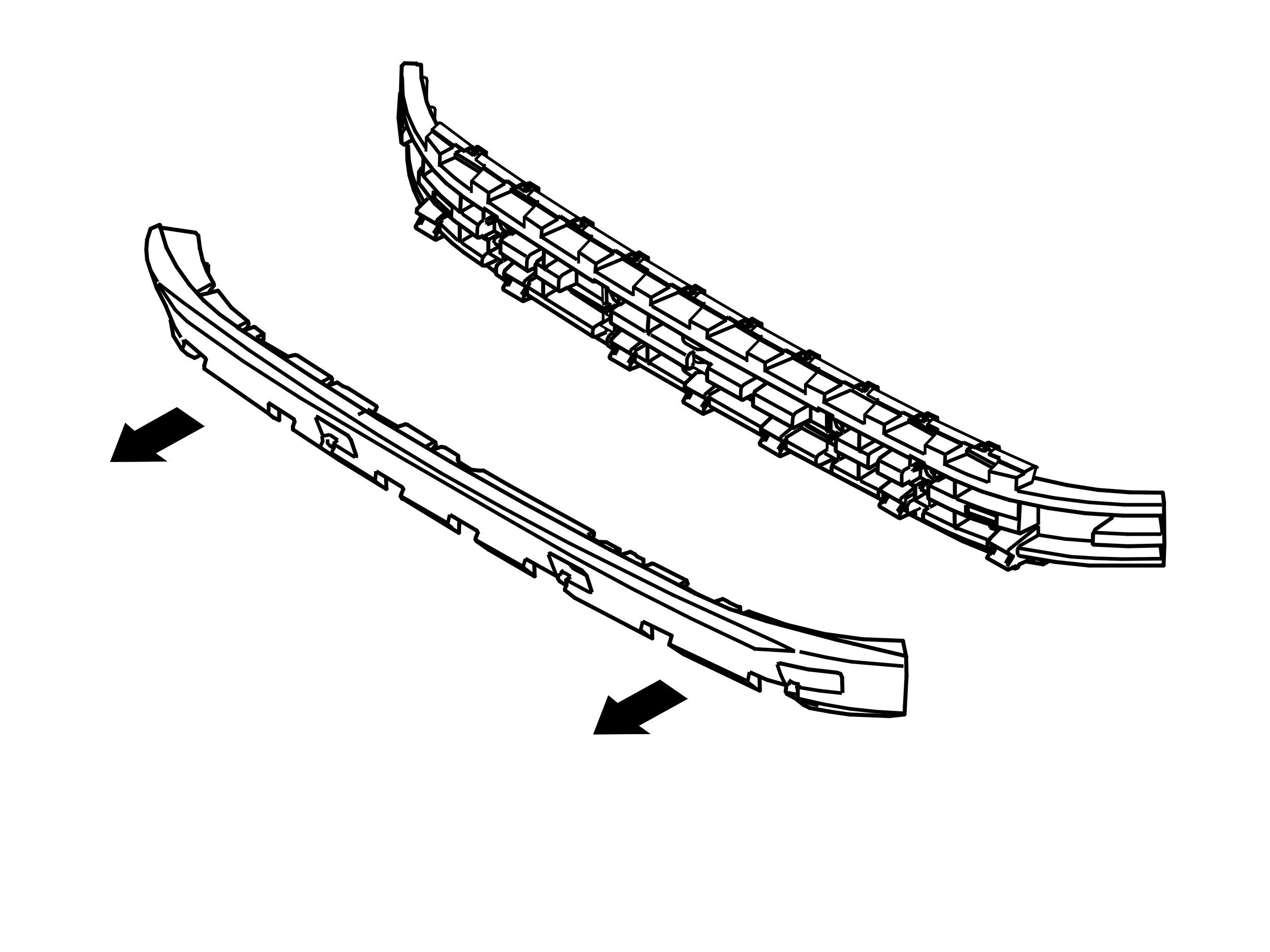

Переставьте набивку бампера, закрепленную в 3 точках.

Установка оболочки заднего бампера

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• пеноматериал задней секции
• заднюю секцию на накладке бампера.

Подсказка: Сначала вдавите на место верхний край задней секции. Затем вставьте крюки на нижнем крае оболочки бампера в заднюю секцию и вдавите их на место.

Установите:

• накладку бампера
• 2 разъемов
• 4 гайки M8. Затяните
• 2 крышки.

Вдавите стороны бампера на место.

Установите:

• 2 заклепки под автомобилем
• 4 звукоизоляционные секции с пробитыми заранее отверстиями
• 1 винт M8 крышки аккумулятора и кронштейн. Затяните
• наружную боковую часть пола.

Отведите люк пола вниз.
