Датчик помощи при парковке, сзади, замена (2005, 2006)

Снятие заднего бампера

Зажигание выкл.Снимите задний бампер. См.: Бампер, задний, замена.

Описание метода

Этот метод состоит из:

• сзади, замена
• модуль помощи при парковке (PAM), замена.

Снятие датчика помощи при парковке

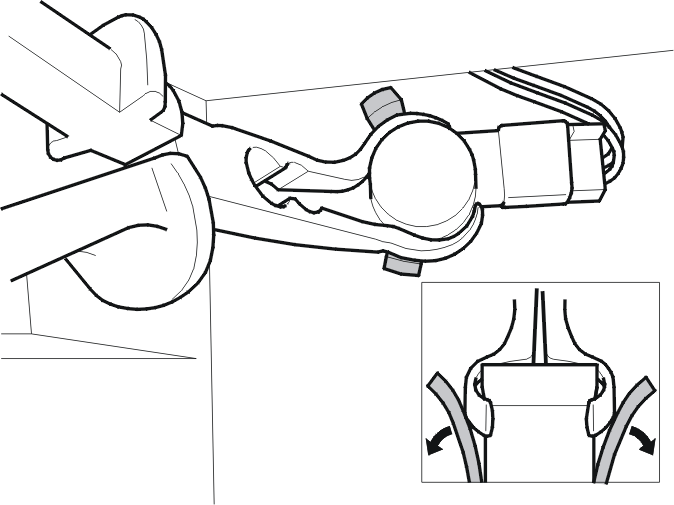

Cнимите 4 разъема.Нажмите: 🔧 TÄNDHATTSTÅNG между датчиком и 2 стоячими защелками, расположенными на держателе. Убедитесь, что защелки отпускают датчик.Осторожно потяните датчик вверх.

Установка датчика помощи при парковке

Установите:

• датчик в держателе. Нажмите датчик вниз, так чтобы защелки зафиксировали датчик
• 4 разъема.

Заключительные операции см. в: Установка заднего бампера.

Снятие разъема, модуль помощи при парковке (PAM)

Снимите левую боковую панель в багажном отсеке.

Примечание: Модуль управления расположен за левой надколесной дугой в багажном отсеке.

Осторожно: Следующие операции следует выполнить для того, чтобы убедиться, что разъем и проводка не повредятся при снятии пеноматериала бампера.

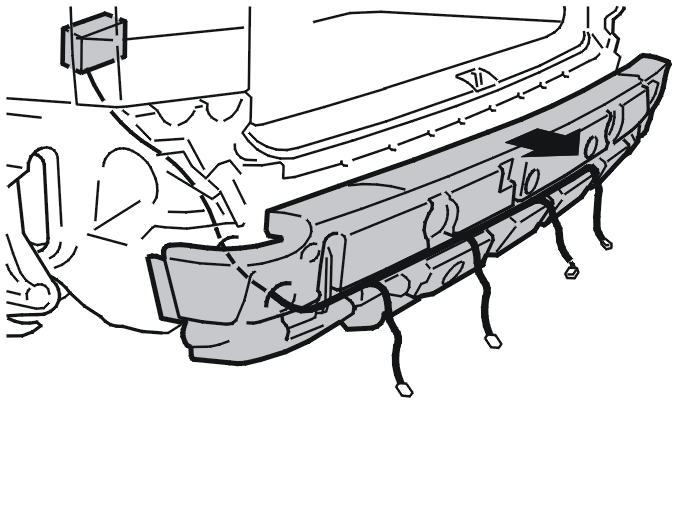

Пройдите по кабелю от разъема датчиков в бампере до модуля управления.Снимите разъем.

Примечание: Отсоедините правильный разъем. Модуль управления имеет 2 разъема.

Вытяните кабель из отверстия в кузове.

Установка разъема, модуль помощи при парковке (PAM)

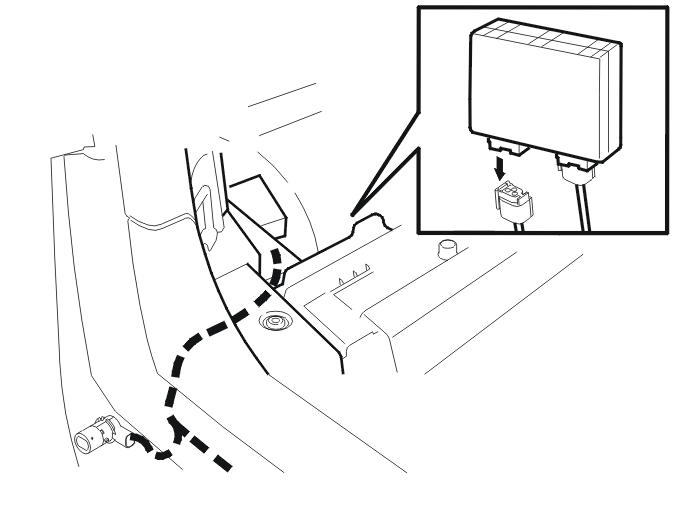

Проложите кабель сквозь ввод в задней секции. Смотрите иллюстрацию.

Установите:

• разъем
• левую боковую панель в багажном отсеке.

Заключительные операции см. в: Установка заднего бампера.

Установка заднего бампера

Установите задний бампер. См.: Бампер, задний, замена.
