Бампер, задний, замена (2005, 2006) — V70 II

Снятие заднего бампера

Снимите:

• задний люк пола
• передний люк пола
• аккумулятор. См.: Аккумулятор, замена
• вещевой лоток центральной консоли или низкочастотный громкоговоритель

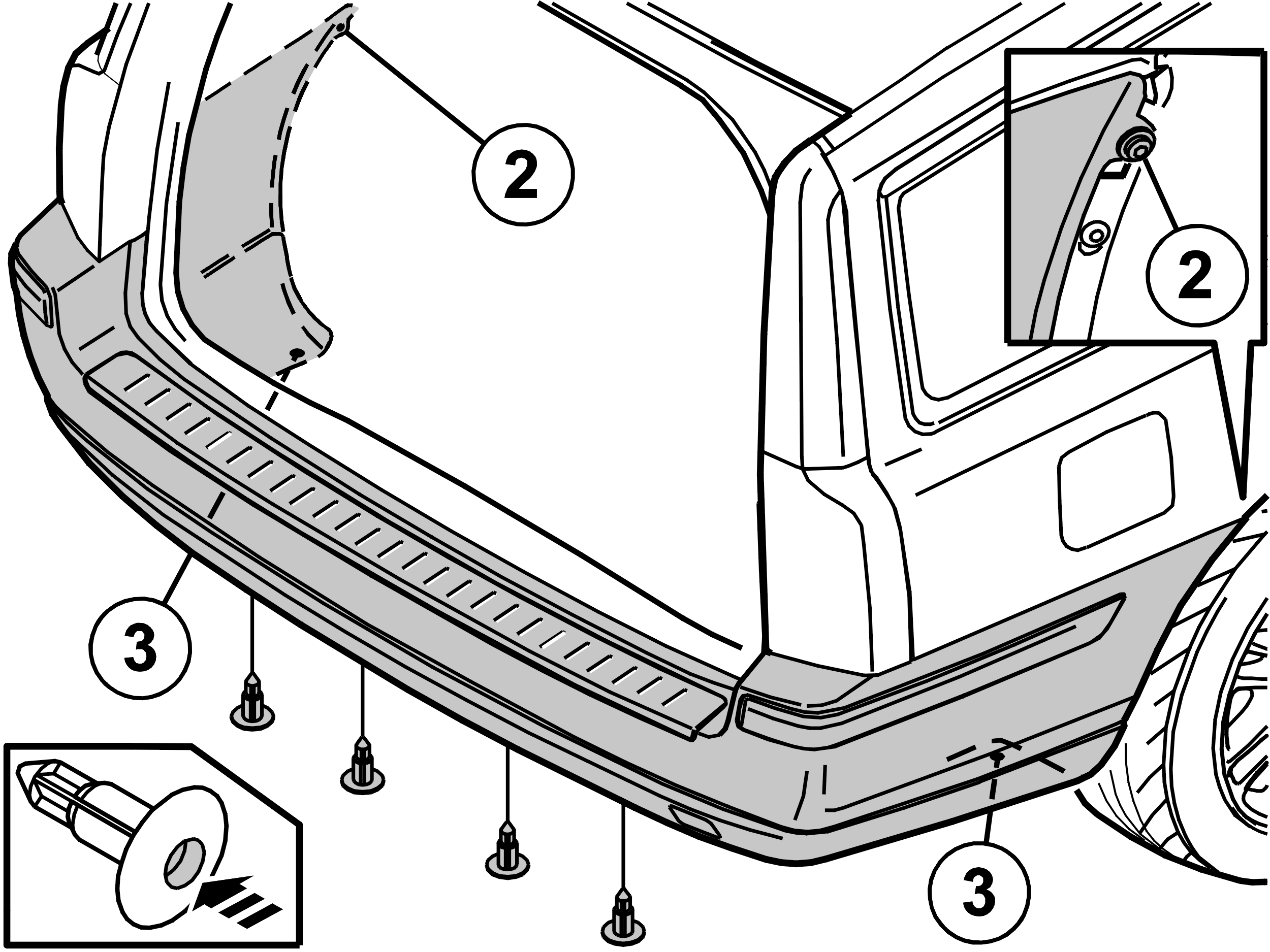

• винты (2), по 1 на каждой стороне, на верхнем крае стороны
• винты (3), по 1 с каждой стороны
• 4 зажима на нижней стороне оболочки.

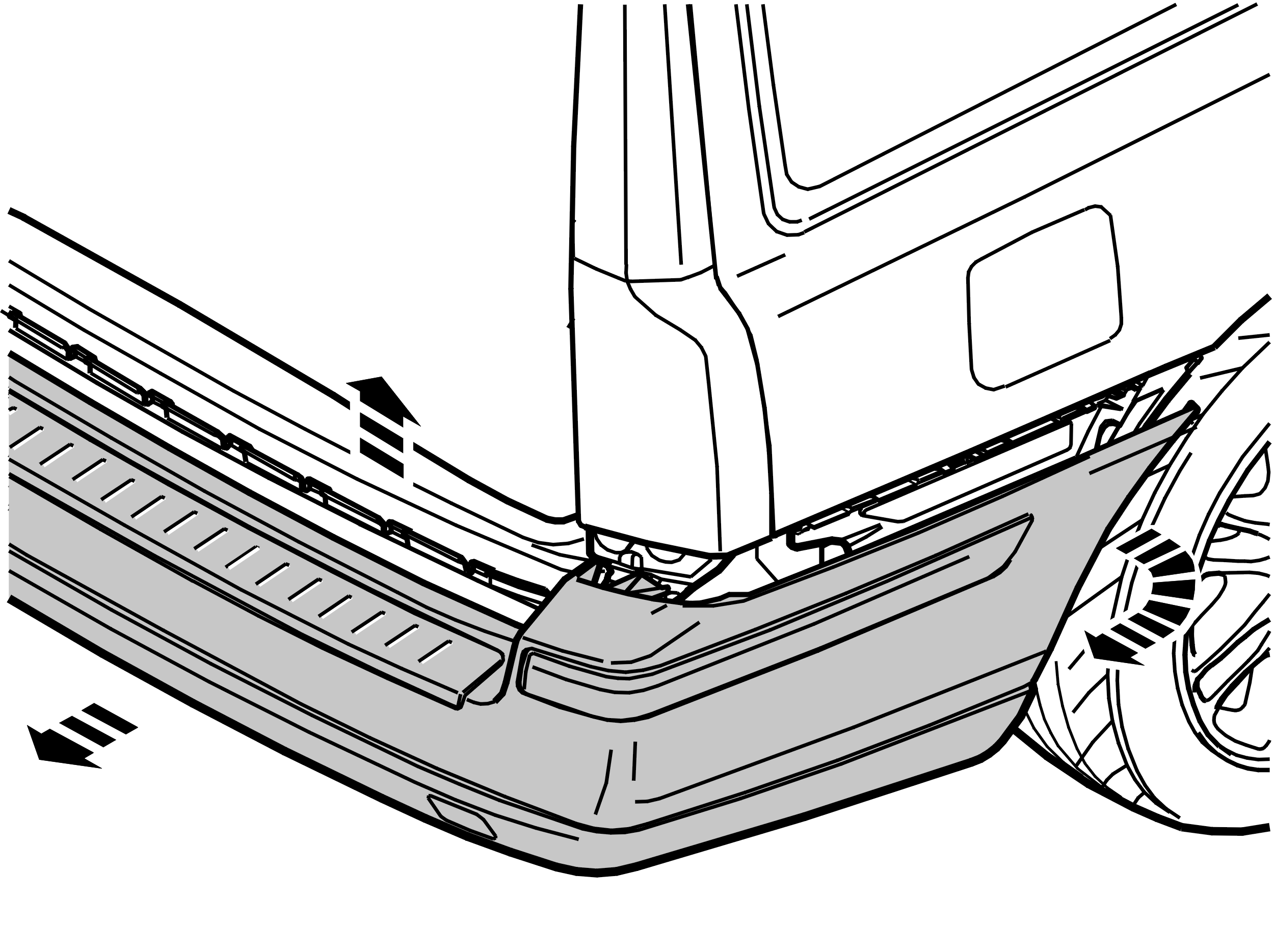

Оттяните стороны оболочки. Отделите оболочку в верхней части. Затем потяните оболочку назад по прямой.

Подсказка: Эту операцию легче выполнять вдвоем.

Снимите жгут проводов датчиков помощи при парковке (если применимо). См.: Датчик помощи при парковке, сзади, замена.

Снимите звукоизоляцию (1) и 4 гайки.

Подсказка: Используйте бутиловую ленту, чтобы закрепить гайки в насадке. В противном случае гайки легко потерять.

Отсоедините разъем антенны. См.: Антенна, бампер, задний, замена.

Перестановка компонентов

Переставьте:

• крышку буксирной проушины
• поглотитель энергии (пеноматериал/амортизатор). Снимите его с задней секции.

Замена датчиков помощи при парковке

Замена датчиков помощи при парковке. См.: Датчик помощи при парковке, сзади, замена.

Замена антенны

Замените антенну. См.: Антенна, бампер, задний, замена.

Замена заднего крепежного кронштейна

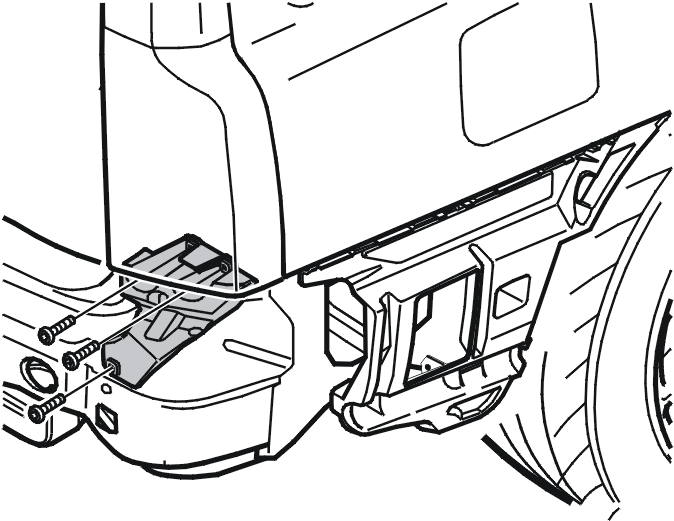

Выверните винты, по 3 для каждого кронштейна.

Замена боковых крепежных кронштейнов

Снимите:

• заклепки, по 4 на каждый кронштейн. См.: Снятие заклепок

• винты, по 5 на каждый кронштейн.

Замена отделочной накладки

Отсоедините 13 крюков на каждой отделочной накладке. Используйте инструмент для уплотнения.

Подсказка: Начните на переднем крае отделочной накладки.

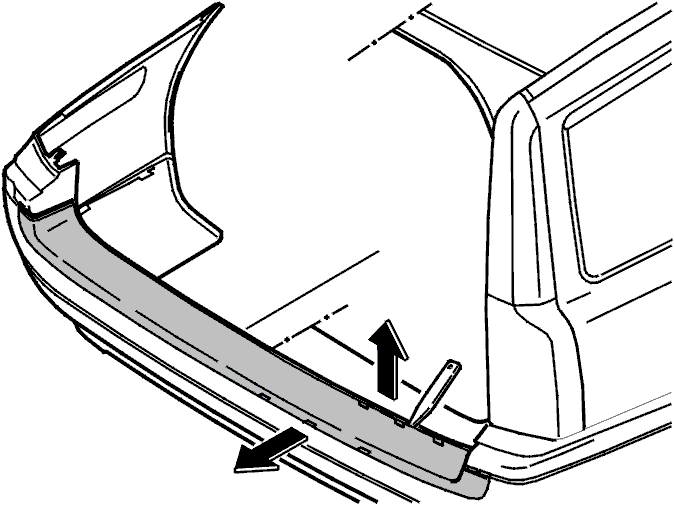

Замена защитного элемента бампера

Снимите:

• крюки на верхней части защитного элемента бампера
• крюки на нижней части защитного элемента бампера. Используйте инструмент для уплотнения.

Подсказка: Защитный элемент бампера можно снять, не снимая оболочки бампера.

Замена спойлера заднего бампера

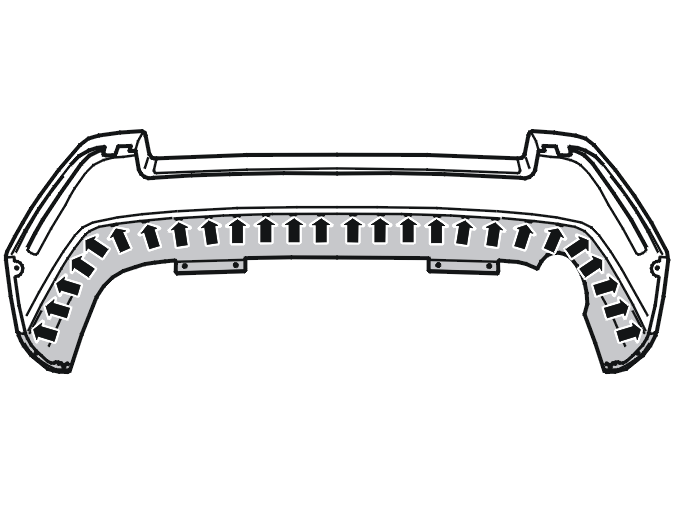

Поместите накладку бампера на мягкую поверхность.Снимите спойлер с накладки бампера. Разблокируйте 28 защелок на внутренней стороне. Затем стяните спойлер.

Замена уплотнительной накладки

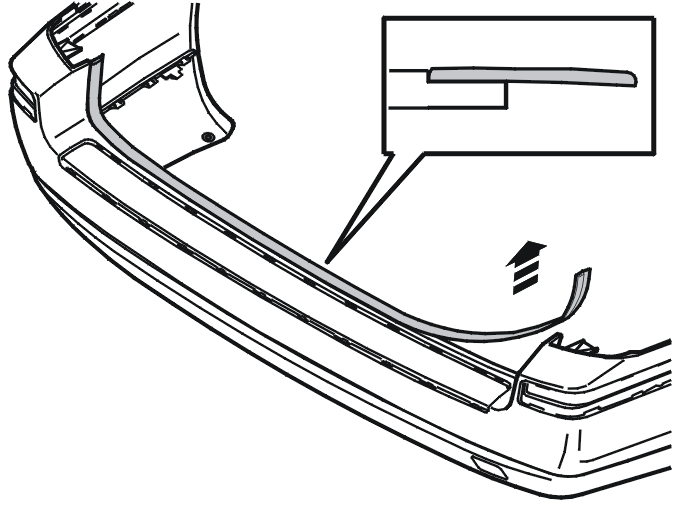

СнятиеСтяните уплотнительную накладку.Удалите все остатки ленты.Установка

Примечание: Уплотнительная накладка не будет использоваться повторно.

Примечание: Очистите поверхность для уплотнительной накладки, используя подходящее очищающее средство. Затем вытрите насухо бумагой.

Установите новую уплотнительную накладку. Вдавите ее с усилием в нужное место вдоль всей поверхности.

Установка заднего бампера

Направьте крюки (6) для бампера в пазы (7) на боковом кронштейне. Вдавите сверху и в центре, чтобы крюки вошли в зацепление.

Подсказка: Эту операцию легче выполнять вдвоем.

Установите:

• 4 зажима на нижней стороне оболочки
• винты, по 1 с каждой стороны.

Примечание: При установке не используйте заклепки.

Установите:

• пружинные гайки, по 1 на каждой стороне.

• винты, по 1 с каждой стороны. Затяните.

Примечание: Моменты затяжки см. в: Момент затяжки.

Установите:

• поглотитель энергии (демпфер/пеноматериал) задней секции
• направляющую на кузове. Используйте 4 гайки M8. Затяните.

Подсказка: Используйте бутиловую ленту, чтобы закрепить гайки в насадке. В противном случае гайки легко потерять.

Установите:

• 4 секции звукоизоляции в багажном отсеке

• 4 разъема датчиков помощи при парковке.

• вещевой лоток центральной консоли или низкочастотный громкоговоритель

• аккумулятор. См.: Аккумулятор, замена
• передний люк пола
• задний люк пола.
