Датчик оборотов первичного вала коробки передач (TSS) (B5244S4, B5244S5, B5244S7)

Применимость

Модель	Двигатель	Год
C30	B5244S4	2007–2009
C30	B5254T3	2007
C30	B5254T7	2008, 2009
C30	D5244T8	2007–2009
C30	D5244T9	2007–2009
C30	—	2010, 2011A
C70 (06-)	B5244S4	2006–2009
C70 (06-)	B5244S5	2006–2009
C70 (06-)	B5254T3	2006, 2007
C70 (06-)	B5254T7	2008, 2009
C70 (06-)	D5244T8	2007–2009
C70 (06-)	D5244T9	2007–2009
C70 (06-)	—	2010, 2011A
S40 (04-)	B5244S4	2004–2009
S40 (04-)	B5244S5	2004–2009
S40 (04-)	B5244S7	2005–2009
S40 (04-)	B5254T3	2004–2008
S40 (04-)	B5254T7	2008, 2009
S40 (04-)	D5244T8	2006–2009
S40 (04-)	D5244T9	2007–2009
S40 (04-)	—	2010
V50	B5244S4	2004–2007
V50	B5244S5	2004–2009
V50	B5244S7	2005–2009
V50	B5254T3	2004–2007
V50	B5254T7	2008, 2009
V50	D5244T8	2006–2009
V50	D5244T9	2007–2009
V50	—	2010

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовительные работы

Отсоединение провода аккумулятора

S4303412

Снимите:

отрицательный провод аккумулятора. См.: Аккумулятор, отключение и подключение
блок аккумулятора.

Снятие

Снятие датчиков и жгута проводов

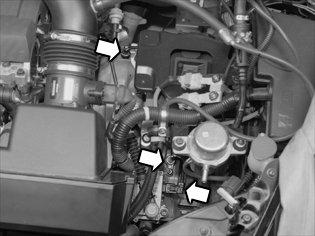

S4303440

Примечание: Запишите, как проложен жгут проводов.

Отсоедините разъем жгута проводов от модуля управления коробки передач (ТСМ).Тщательно очистите поверхность вокруг датчиков. Снимите датчики и жгут проводов.

Установка

Установка датчиков и жгута проводов

S4303440

Установите:

новые датчики. Нанесите немного жидкости для автоматической коробки передач на уплотнительные кольца датчиков. Затяните. См.: Åtdragningsmoment
разъем жгута проводов на модуль управления коробки передач (ТСМ).

Завершение

Установка провода аккумулятора
