Датчик наружной температуры, дверное зеркало, замена (1)

Подготовительные работы

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Выключите зажигание.

XC90Снимите дверное зеркало. См. Зеркало заднего вида, замена.XC70Снимите дверное зеркало. См. Зеркало заднего вида, замена.V70 2000-, S60Снимите дверное зеркало. См. Замена зеркала.S80Снимите дверное зеркало. См. Зеркало заднего вида, замена.

Снятие датчика наружной температуры

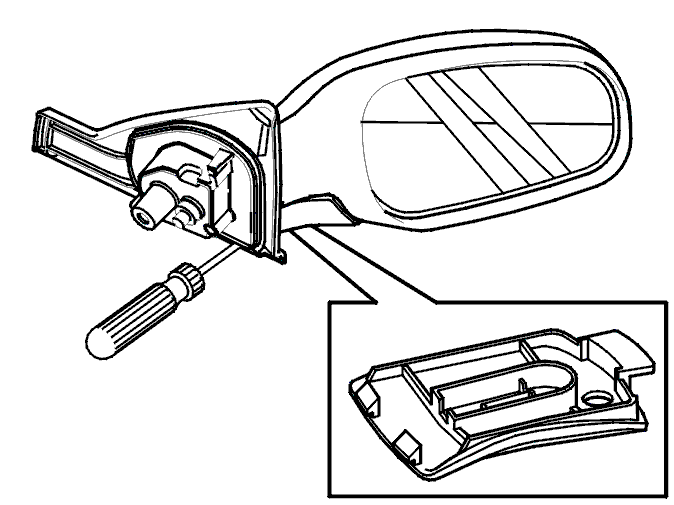

• Снимите датчик температуры с помощью отвертки, как показано на иллюстрации
• Отсоедините штырьковый вывод от разъема
• Снимите датчик температуры.

Установка датчика наружной температуры

Проложите кабель датчика температуры к разъему.Установите штырьковые выводы в разъеме.Вдавите датчик температуры в дверное зеркало.

Заключительные операции

XC90Снимите дверное зеркало. См. Зеркало заднего вида, замена.XC70Снимите дверное зеркало. См. Зеркало заднего вида, замена.V70 2000-, S60Установите дверное зеркало. См. Замена зеркала.S80Установите дверное зеркало. См. Зеркало заднего вида, замена.

Подготовительные работы

Выключите зажигание.Снимите дверное зеркало. См. Дверное зеркало, замена

Снятие

Снимите датчик температуры с помощью отвертки, как показано на иллюстрации

Снимите:

• разъем
• штырьковые выводы из разъема
• датчик температуры.

Установка

Проложите кабель датчика температуры к разъему.

Установите:

• кабельные выводы в разъеме
• разъем
• датчик температуры в дверном зеркале
• дверное зеркало. См. Дверное зеркало, замена.
