Блоки регулировки микроклимата (2009, 2010)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Снимите крышку капота Крышка капота Крышка капота

Выполните слив хладагента, вакуумную откачку и заливку хладагента Слив хладагента, вакуумирование и заливка хладагента

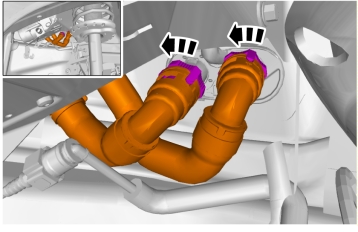

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Снимите расширительный клапан Расширительный клапан Расширительный клапан Расширительный клапан Расширительный клапан Расширительный клапан

Снимите приборную панель Приборная панель

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 50 Н·м

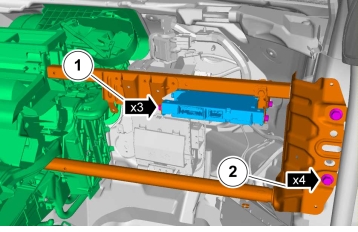

Снимите модуль управления двигателя (ЕСМ)Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ) Модуль управления двигателя (ЕСМ)

🔩 Момент затяжки: 10 Н·м

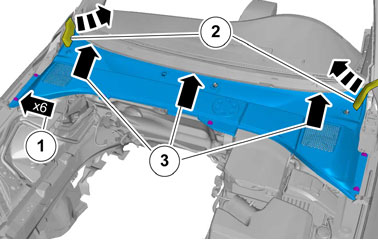

Снимите механизм стеклоочистителя ветрового стекла Механизм стеклоочистителя, ветровое стекло Механизм стеклоочистителя, ветровое стекло Механизм стеклоочистителя, ветровое стекло

🔩 Момент затяжки: 10 Н·м

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 50 Н·м

Установите в обратном порядке.

Выполните опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Выполните слив хладагента, вакуумную откачку и заливку хладагента Слив хладагента, вакуумирование и заливка хладагента
