Блок в сборе, замена (B204FT, B230FT, B230GT)

• Отсоедините отрицательный провод от аккумуляторной батареи.

• Слейте из системы хладагент. См. Общее описание.

• Снимите приборную панель.

См. Руководство по ремонту, Раздел 8 (82-86, 88), TP 8202131.

В моторном отсеке:

• Отсоедините шланги отопителя у теплоизоляционной перегородки.
• Перед отсоединением пережмите каждый шланг зажимом. Снимите закрывающую пластину.

• Разъедините соединения испарителя и воздушного ресивера у теплоизоляционной перегородки.

• Снимите ресивер/осушитель с опорного стакана стойки подвески.
• Сначала разъедините разъем.

Примечание: Незамедлительно заглушите открытые соединения, в том числе соединения ресивера, если узел не подлежит замене.

• Отсоедините вакуумные магистрали от теплоизоляционной перегородки.

Снимите:

• закрывающую пластину и пенорезиновое уплотнение ввода в теплоизоляционной перегородке
• блок управления микроклиматом с теплоизоляционной перегородки.

В салоне:

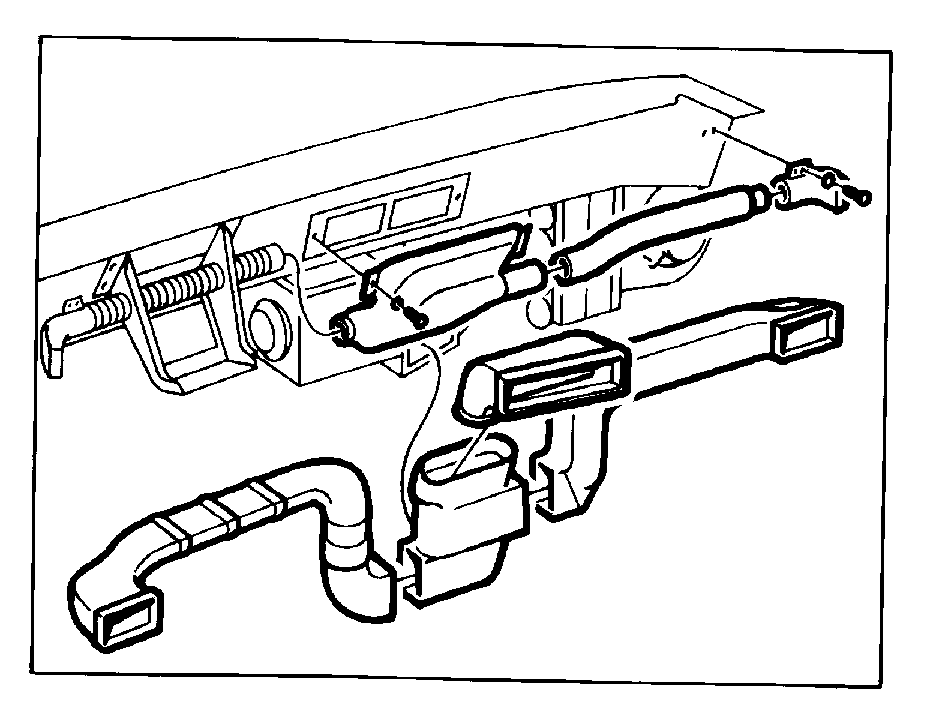

• Снимите воздуховоды отопителя и удаления запотевания.(Не извлекайте воздуховоды через крепление рулевой колонки.)

Отсоедините от блока управления микроклиматом:

• полосу положительного вывода
• разъемы для датчика температуры окружающего воздуха, электродвигателя вентилятора, усилительного каскада и модуля управления (если есть).

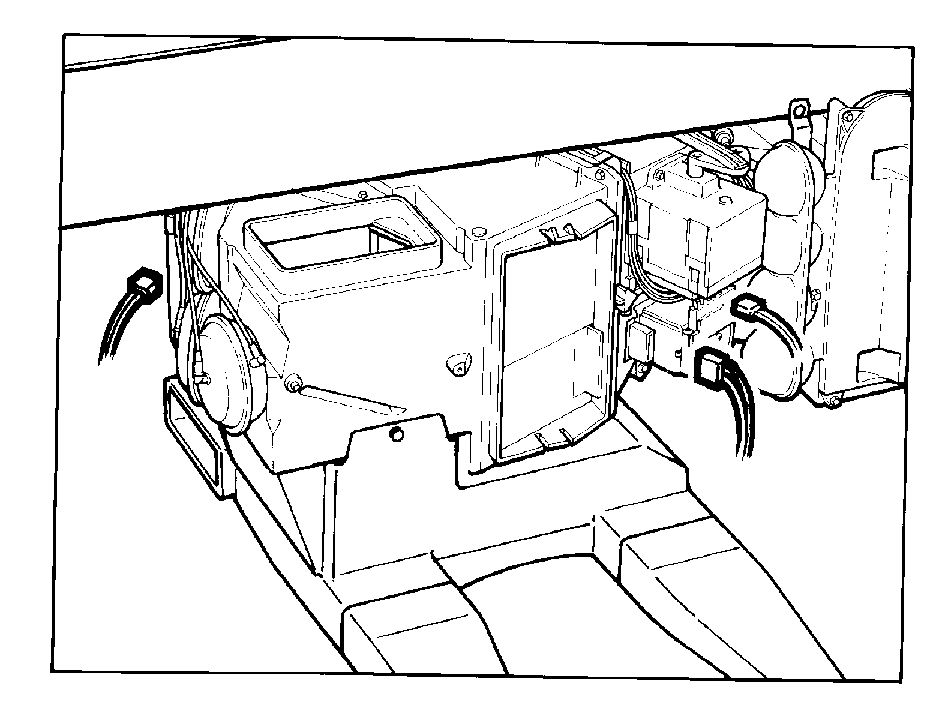

Отсоедините разъемы:

• датчика температуры охлаждающей жидкости (разъем справа на рисунке)
• электромагнитных клапанов
• серводвигателя.

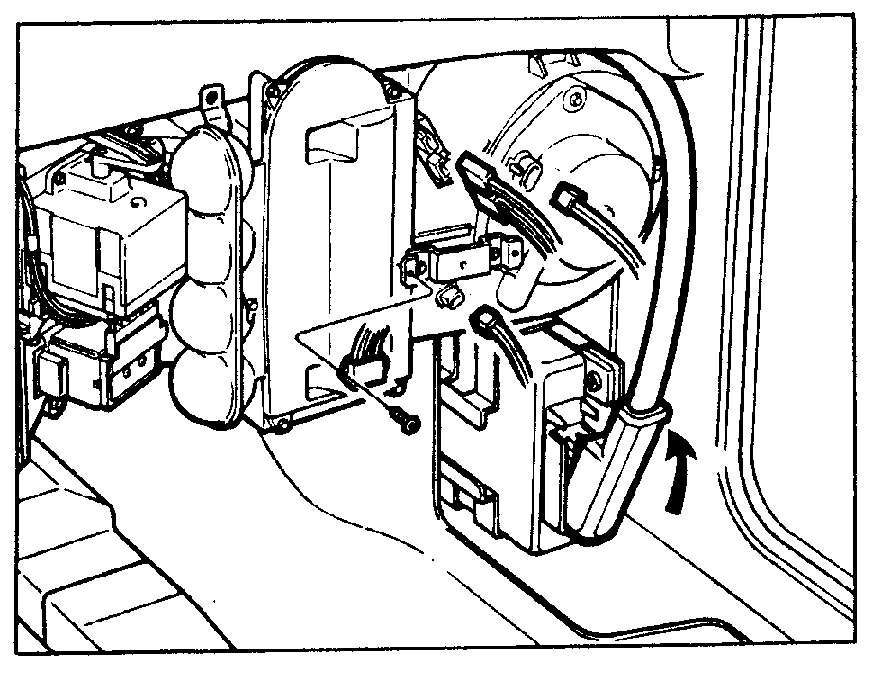

• Поднимите и отведите назад плату реле.
• Также снимите держатель платы реле.

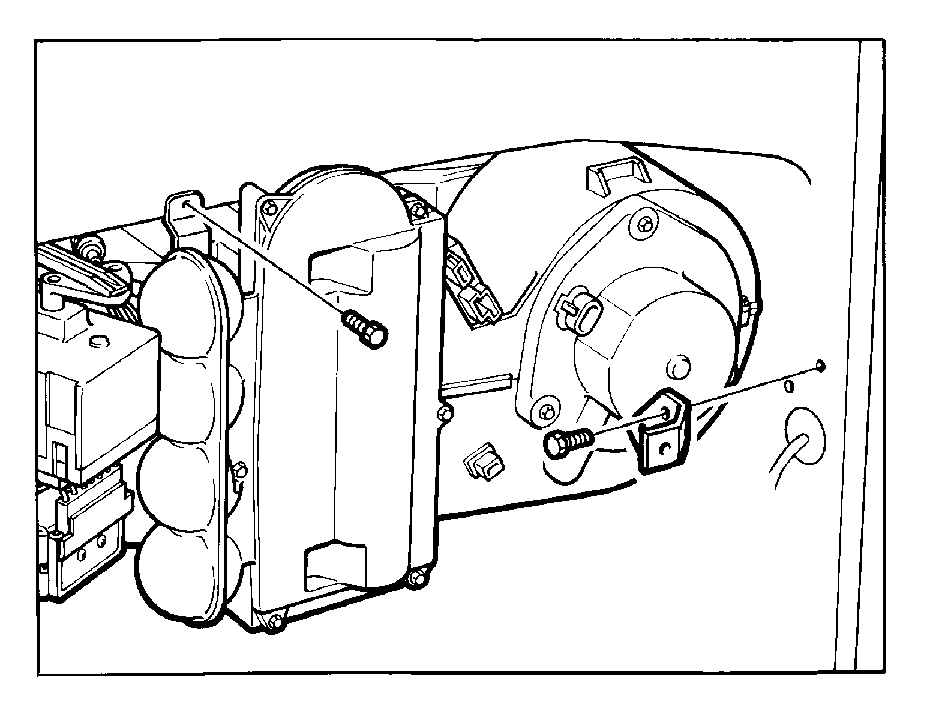

• Выверните винт крепления блока управления микроклиматом к теплоизоляционной перегородке с правой стороны.

• Освободите крепление над вакуумным резервуаром.

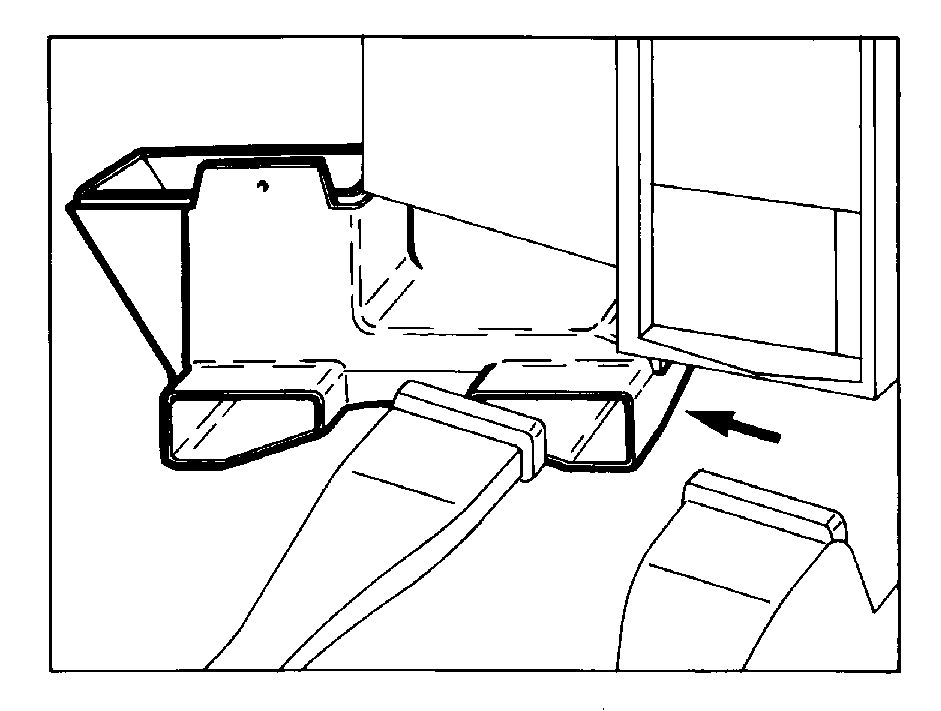

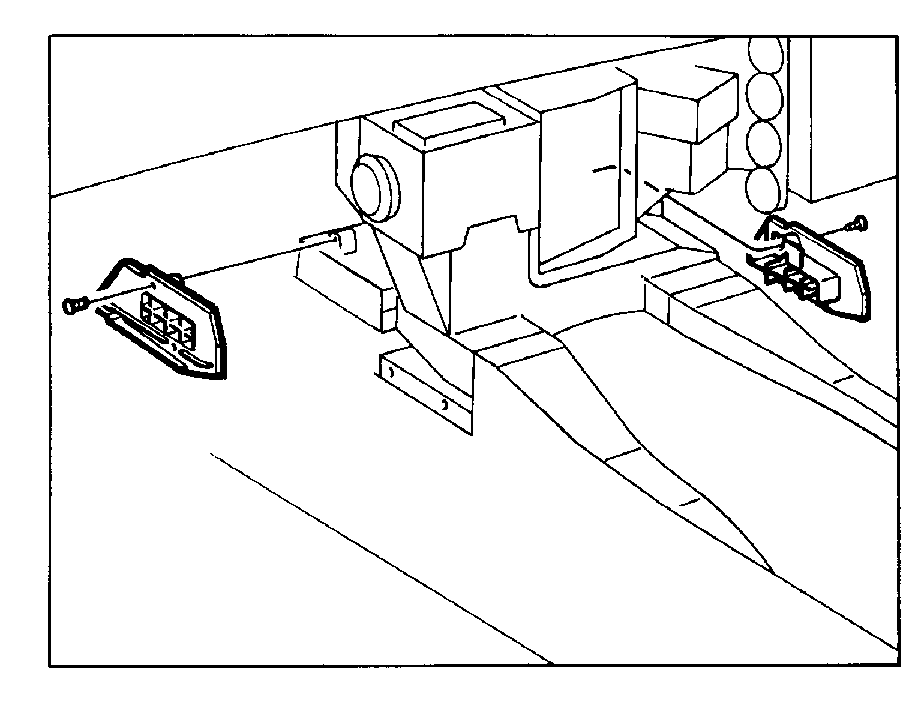

• Снимите сопла с кожуха распределителя воздуха к полу.

• Снимите кожух распределителя воздуха к полу.
• Оттягивая кожух распределителя воздуха влево, аккуратно отожмите воздуховоды вверх.

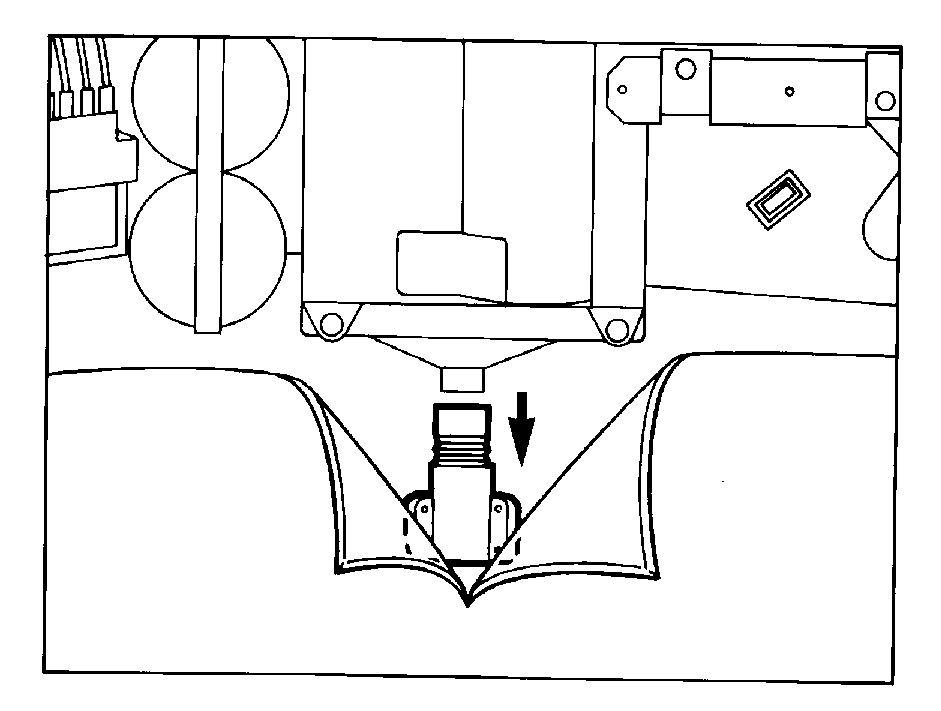

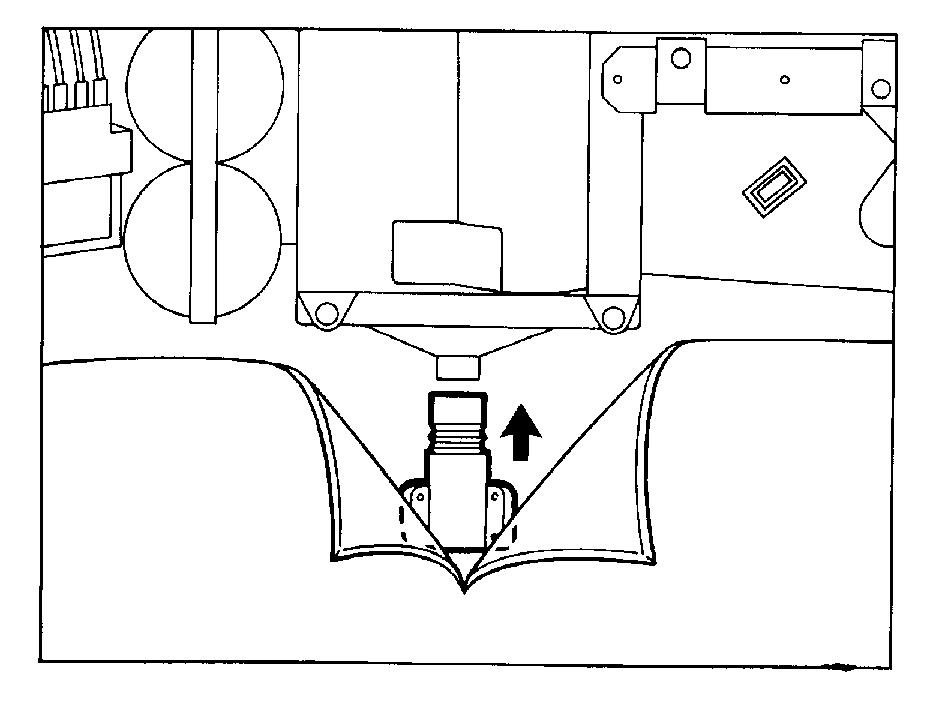

• Отогните коврик и отсоедините дренажную систему испарителя.

• Извлеките блок управления микроклиматом, подавая вправо.

• Перед установкой блока управления микроклиматом убедитесь, что пенорезиновое уплотнение и закрывающая пластина стоят на своем месте.
• Проверьте у отопителя и испарителя.

• Убедитесь, что резиновый сильфон надежно закреплен хомутом на воздухозаборнике.

• Поставьте воздуховоды отопителя и удаления запотевания.

• Установите кожух распределителя воздуха во временное положение.

• Установите блок управления микроклиматом с правой стороны.
• Соедините кожух распределителя и блок управления микроклиматом. Закрепите сопла на кожухе. Поставьте кронштейн коленного буфера.

Смонтируйте:

• блок в креплении над вакуумным резервуаром
• держатель на правой стойке А.

• Закрепите держатель платы реле.

Подсоедините полосу соединения с "массой" к переднему винту держателя.

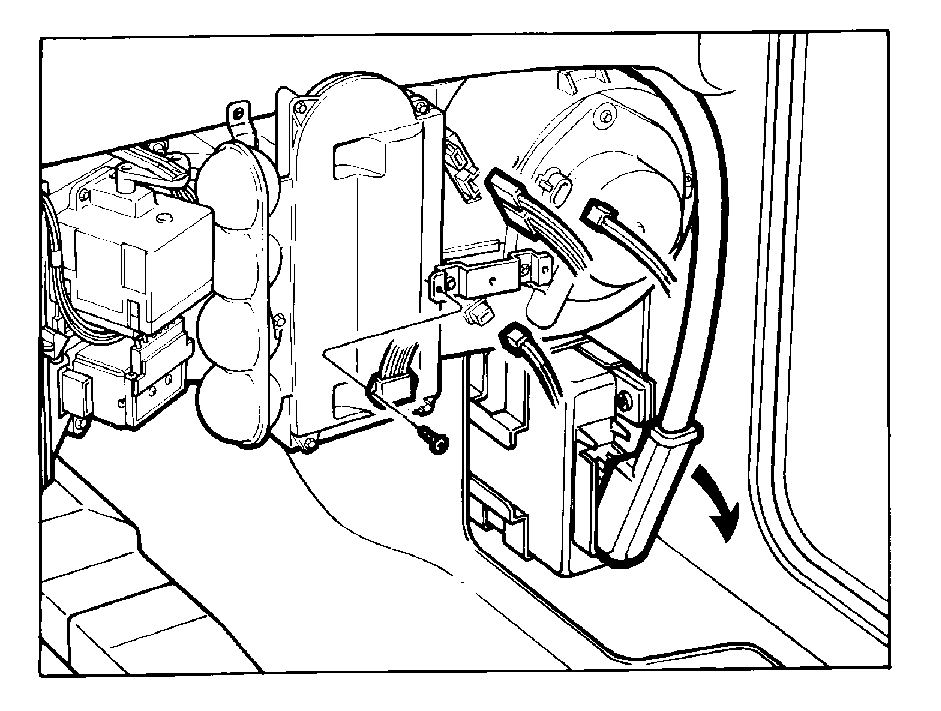

• Смонтируйте плату реле.

• Подсоедините дренажную систему испарителя.

Подсоедините провода к:

• датчику температуры охлаждающей жидкости
• серводвигателю
• электромагнитным клапанам.

Подсоедините провода к:

• электродвигателю вентилятора
• датчику температуры окружающего воздуха
• усилительному каскаду

• модулю управления (если есть).

• Подсоедините полосу положительного вывода.

В моторном отсеке:

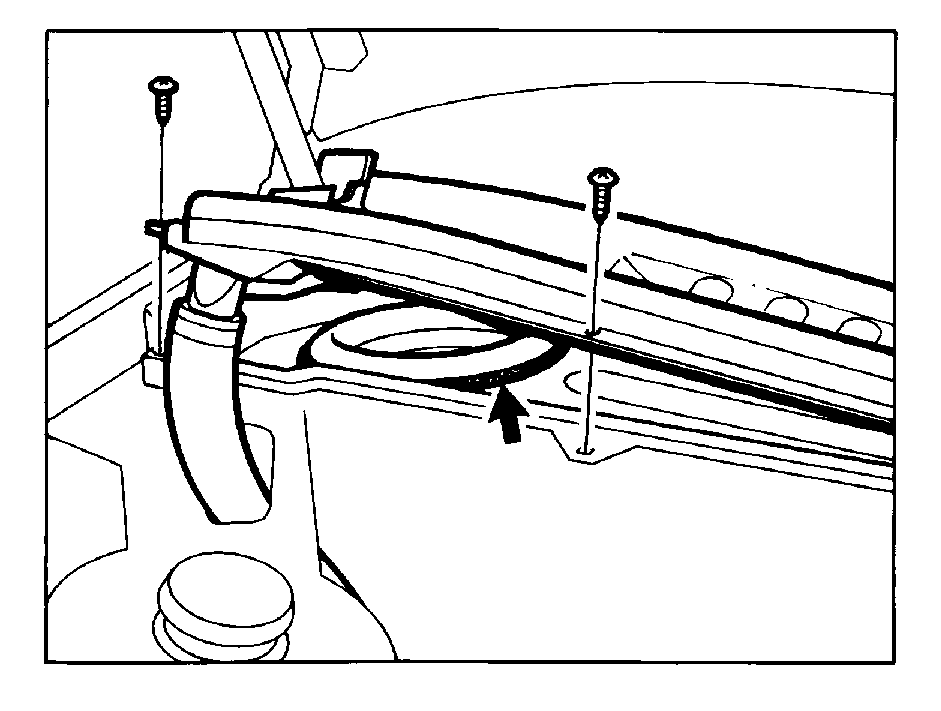

• Снимите пластмассовую крышку над правой частью ниши очистителей ветрового стекла.

• Отожмите крышку и вытяните резиновый сильфон.
• Уплотните сильфон по окружности бутиловой лентой. Поставьте на место крышку.

• Смонтируйте блок управления микроклиматом на теплоизоляционной перегородке.

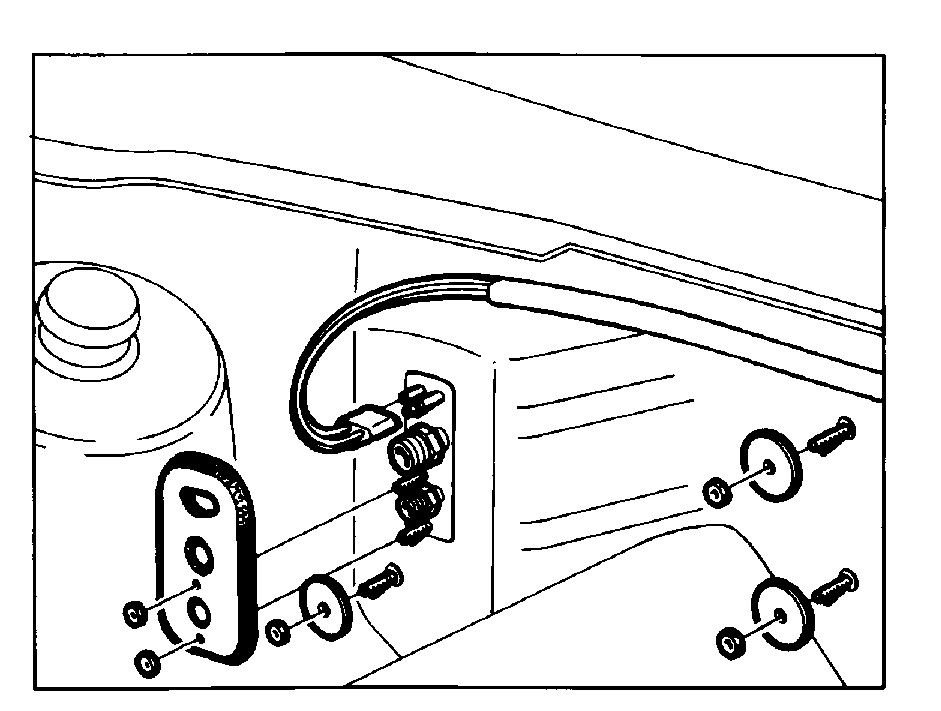

• Поставьте резиновое уплотнение и закрывающую пластину ввода для испарителя и отопителя.

• Подсоедините трубки и шланги к испарителю и отопителю.

Установите/подсоедините:

• воздушный ресивер на опорный стакан стойки подвески
• шланги хладагента к испарителю и воздушному ресиверу
• разъем.

Моменты затяжки шлангов хладагента:Моменты затяжки зависят от модельного года. См. технические данные на страницах 13-14.

• Моменты затяжки - соединения шлангов и трубок блока управления м икроклиматом, 1982-91 модельные годы (1991).
• Моменты затяжки - соединения шлангов и трубок блока управления м икроклиматом, с 1992 модельного года (1992-)

• Поставьте приборную панель.

См. Руководство по ремонту, Раздел 8 (82-86, 88), TP 8202131.

• Заправьте систему хладагентом. См. Общее описание.
