Блок управления, замена/установка

Подготовительные работы

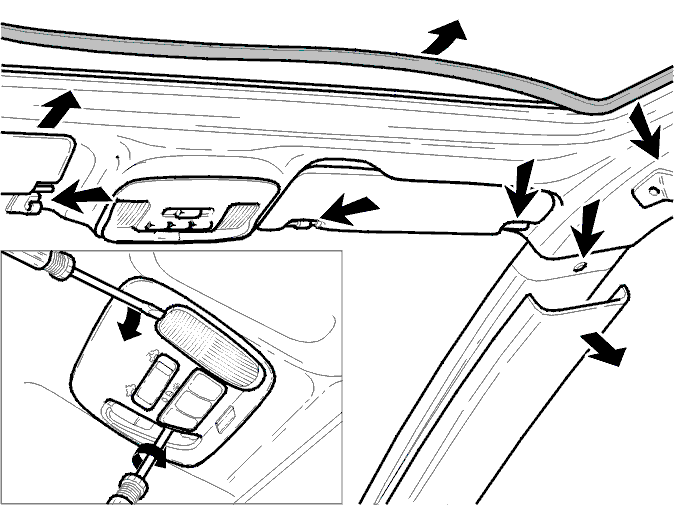

Общая информацияПеред заменой блока управления и/или электродвигателя для сдвигающейся крыши, необходимо снять или отсоединить следующие компоненты.Снимите:

• Панель для передней стойки, Панели и консоли в разделе 8 (85, 88) внутренняя отделка.
• Противосолнечный козырек на правой стороне.
• Обе опорные стойки для противосолнечного козырька.
• Поручень или панель справа.

Отсоедините:

• Панельный блок для внутреннего освещения.
• Снимите затвор потолочной обшивки с правой стороны и поднимите обшивку над молдингом двери.
• Снимите половину края для открывания сдвижной крыши.

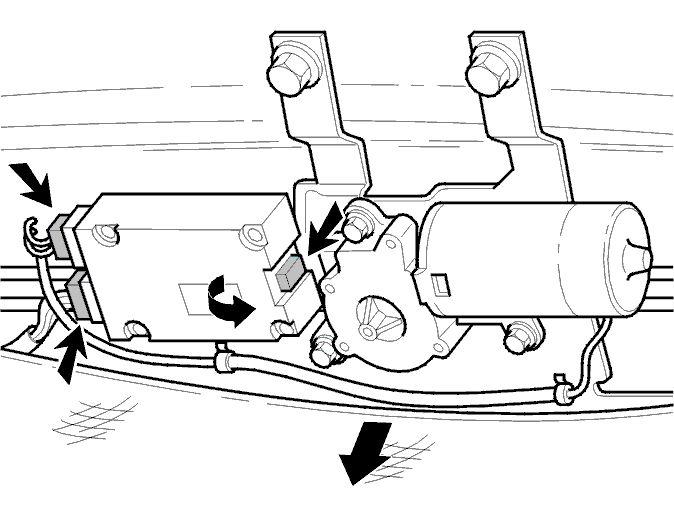

Снятие блока управления

• Осторожно потяните вниз обшивку и поставьте распорку.
• Вожмите защелки и вытяните блок управления от опорной стойки к электродвигателю.
• Отсоедините разъемы.
• Снимите блок управления.

Перед установкой блока управления и проводки необходимо закрыть сдвигающуюся крышу.

Примечание: Закрывайте крышу из полностью открытого положения, а не наклонного положения.

Установка блока управления

• отрегулируйте блок управления сдвигающейся крыши. Блок необходимо регулировать перед установкой.
• поверните зубчатое колесо (А), чтобы отметки оказались напротив друг друга.

• установите блок управления в крепление и подсоедините разъемы. Убедитесь в том, что он хорошо закреплен.
• закрепите провода и разъемы, чтобы предотвратить дребезжание
• Проверьте функционирование.

Завершение

Установите:

• верхнюю обивку и затвор обивки
• панельный блок для внутреннего освещения, см.Снятие/установка освещения салона
• поручень или панель справа
• обе опорные стойки для противосолнечного козырька
• противосолнечный козырек на правой стороне
• панель для передней стойки, Панели и консоли в разделе 8 (85, 88) Внутренняя отделка.
