Блок управления микроклиматом, задний, замена

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Прочитайте меры предосторожности при обращении с хладагентом. См.Хладагент, правила техники безопасности.Слейте хладагент из системы. См.Хладагент, слив.Снимите левую боковую панель в багажном отсеке. См.Боковая панель багажного отделения, замена.

Примечание: При выполнении работ в системе управления микроклиматом всегда закрывайте заглушками трубы и соединения.

Снятие заднего блока управления микроклиматом

Снимите:

• гайку на блоке соединения труб системы кондиционирования к расширительному клапану
• сливной шланг на нижнем крае блока обогревателя
• разъем

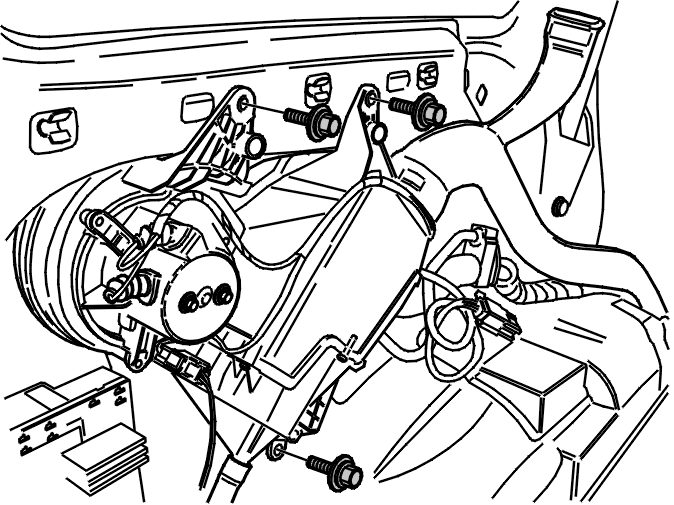

• 3 винта (см. иллюстрацию).

Установка заднего блока управления микроклиматом

Примечание: Моменты затяжки см. в Момент затяжки.

Расположите обогреватель.

Установите:

• 3 винта
• разъем
• сливной шланг
• трубы системы кондиционирования и блок соединения вплотную к расширительному клапану. Используйте 1 гайку. Затяните. См.Момент затяжки.

Создайте разрежение в системе кондиционирования вакуумным насосом. См.Вакуумная откачка.Заполните систему кондиционирования хладагентом. См.Хладагент, заполнение.Проверьте систему кондиционирования на наличие утечки. См.Поиск утечек, флюоресцентный реагент для поиска неисправности / у льтрафиолетовая лампа или Поиск утечек, электронный течеискатель.Установите левую боковую панель в багажном отсеке. См.Боковая панель багажного отделения, замена.
