Блок системы защиты при ударе сзади, замена (B5244S, B5244S6, B5244T5)

Описание метода

Этот метод состоит из:

• Блок захлестывания (блок защиты при ударе сзади), неоткидное сиденье, замена
• Блок захлестывания (блок защиты при ударе сзади),откидное сиденье, замена.

Важная информация

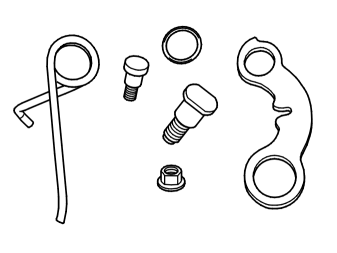

Всегда производите замену с обеих сторон сиденья и заменяйте все компоненты, входящие в комплект запчастей.На иллюстрации показаны только компоненты для одной стороны неоткидных сидений.Процедура описывает замену с одной стороны сиденья.

Снятие переднего сиденья

Снимите переднее сиденье. См.: Переднее сиденье, замена.

Снятие блока захлестывания на неоткидных сиденьях

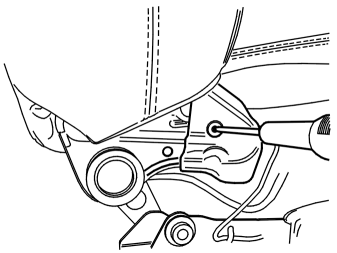

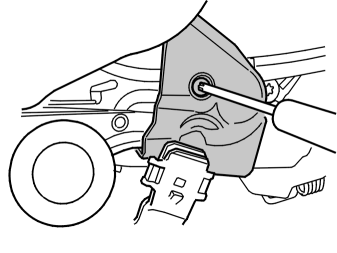

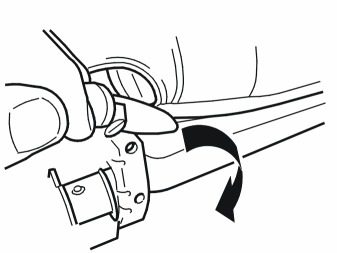

Снимите боковую панель с сиденья и положите в сторону.Отсоедините крышку над винтами сбоку сиденья.

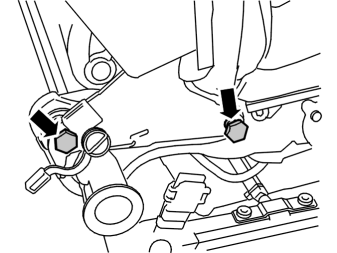

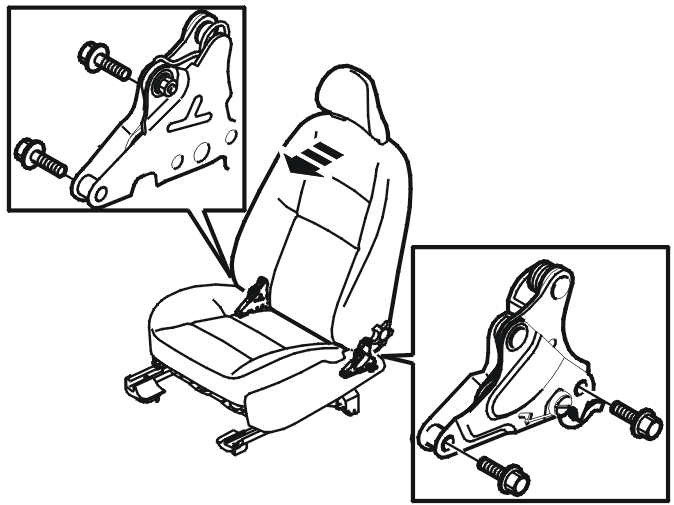

Выверните 4 винта, крепящих подушку спинки сиденья.Положите подушку спинки сиденья на подушку сиденья.

Отсоедините обивку спинки сиденья на нижнем крае. См.: Обивка, спинка сиденья, замена.Разблокируйте механизм складывания.

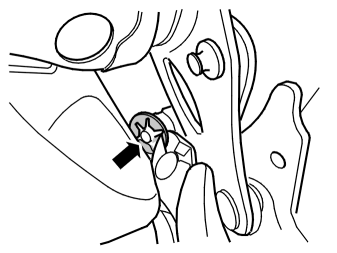

Снимите пружину с ограничителя. Используйте 🔧 L-KROK.

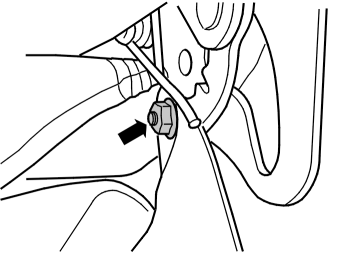

Потяните весь блок захлестывания вниз, чтобы освободить один конец элемента захлестывания.Снимите гайку и вал.

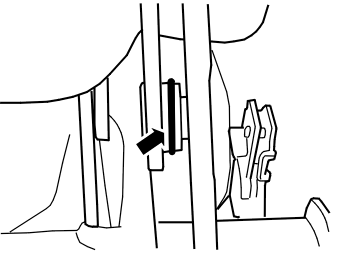

Примечание: Заметьте расположение втулки.

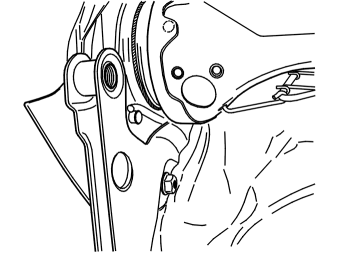

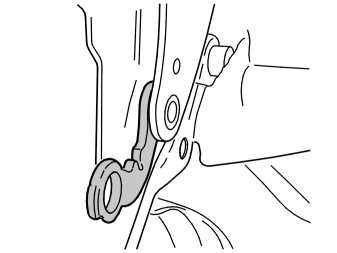

Ослабьте и выверните верхний винт.Отсоедините кронштейн и вытащите пружину.

Отогните и вытащите элемент захлестывания.

Замените резиновую прокладку на новую.

Установка блока захлестывания на неоткидных сиденьях

Установите новый элемент захлестывания.

Установите:

• новую пружину
• кронштейн
• новый винт Torx и затяните. См. Момент затяжки

Установите:

• вал
• втулку
• контргайку, затяните винт М8 и гайку. См. Момент затяжки.

Подвиньте весь блок захлестывания в сторону каркаса спинки сиденья.Повесьте на пружину с помощью 🔧 L-KROK.Установите обивку на место.

Установите:

• 4 винта М10 для каркаса спинки
• крышку
• боковую панель;

Установка переднего сиденья

Установите переднее сиденье. См.: Переднее сиденье, замена.

Важная информация

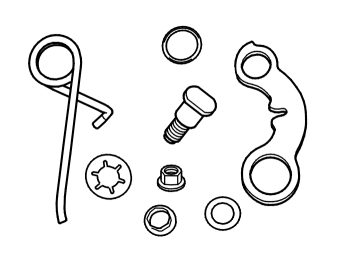

Всегда производите замену с обеих сторон сиденья и заменяйте все компоненты, входящие в комплект запчастей.На иллюстрации показаны только компоненты для одной стороны откидных сидений.Процедура описывает замену с одной стороны сиденья.

Снятие переднего сиденья

Снимите переднее сиденье. См.: Переднее сиденье, замена.

Снятие блока захлестывания на откидных сиденьях

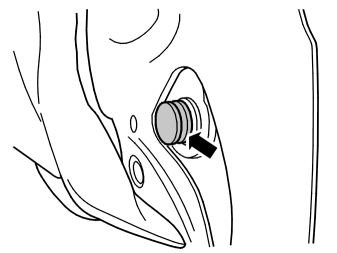

Снимите боковую панель с сиденья и положите в сторону.Отсоедините крышку над винтами сбоку сиденья.

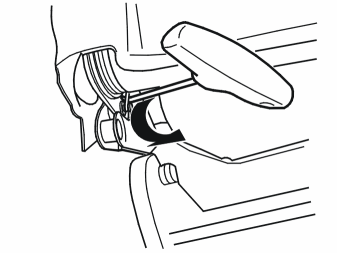

Разблокируйте механизм складывания.

Выверните 4 винта, крепящих подушку спинки сиденья.

Снимите пружину с ограничителя. Используйте 🔧 L-KROK.

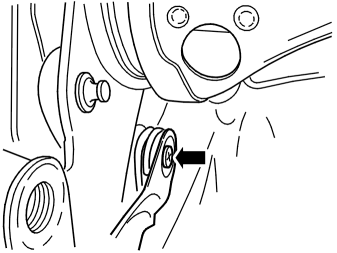

Снимите гайку и вал.

Примечание: Заметьте расположение 2 втулок.

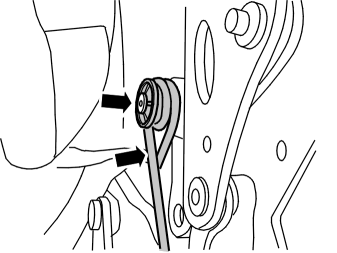

Снимите контршайбу на пружине.

Подсказка: Используйте кусачки для снятия контршайбы. Затем снимите пружину.

Отогните и вытащите элемент захлестывания.

Вытащите резиновую прокладку и замените ее на новую.

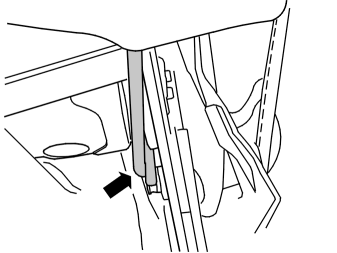

Освободите защелки на обратной стороне сиденья.Наклоните подушку спинки сиденья вперед.Отсоедините обивку спинки сиденья на нижнем крае. См.: Обивка, спинка сиденья, замена.

Установка блока захлестывания на откидных сиденьях

Установите новый элемент захлестывания.

Установите:

• новую пружину
• контршайбу.

Установите:

• вал
• втулки
• контргайку, затяните винт М8 и гайку. См. Момент затяжки.

Подвиньте весь блок захлестывания в сторону каркаса спинки сиденья.Повесьте на пружину с помощью 🔧 L-KROK.

Установите обивку на место.

Установите:

• 4 винта М10 для каркаса спинки
• крышку
• боковую панель;

Установка переднего сиденья

Установите переднее сиденье. См.: Переднее сиденье, замена.
