Бампер, задний, замена (2005, 2006)

Снятие заднего бампера

Снимите:

• люк пола
• аккумулятор. См.: Аккумулятор, замена
• крышку и звукоизоляцию на правой стороне
• низкочастотный громкоговоритель, если применимо.

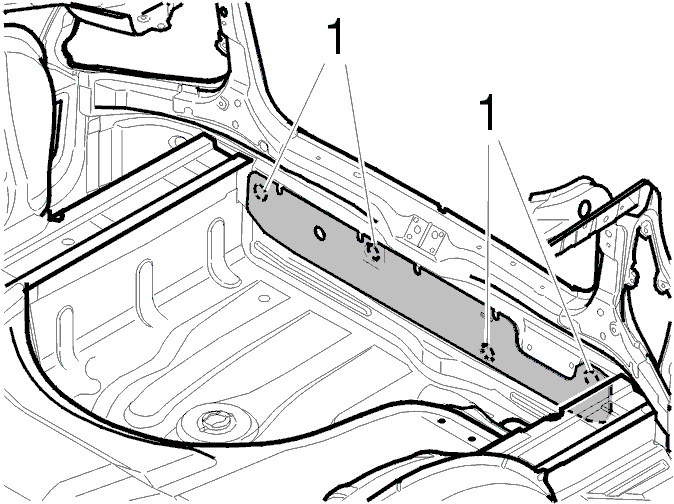

Отведите звукоизоляцию вверх там, где она закрывает 4 отверстия (1).Снимите 4 гайки.

Подсказка: Для закрепления гаек во втулке используйте бутиловую ленту. В противном случае гайки легко потерять.

Снимите:

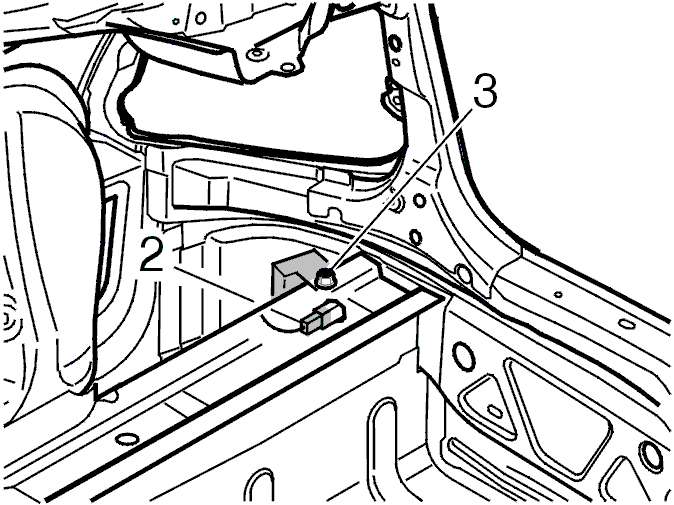

• разъем с антенного усилителя (2). В качестве альтернативы выверните винт (3)
• кронштейн.

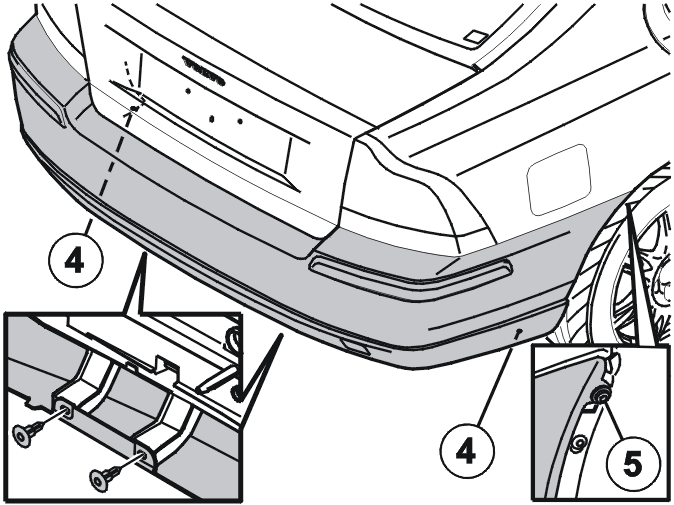

Снимите:

• зажимы (4), по 1 на каждой стороне, на нижней части оболочки
• винты (5), по 1 на каждой стороне, на нижней части оболочки
• 4 зажима на нижней стороне оболочки.

Подсказка: Зажимы скрепляют накладку бампера и заднюю секцию. Их можно разблокировать позднее.

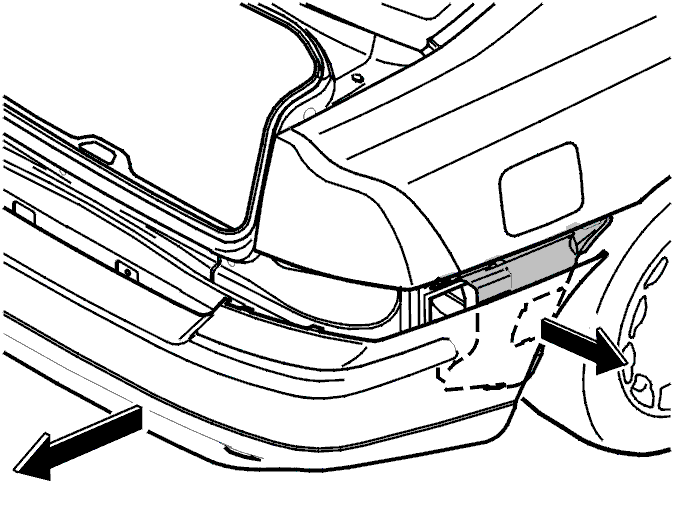

Потяните бампер назад, одновременно оттягивая обе стороны наружу, так чтобы края вышли из бокового кронштейна.

Подсказка: Эту операцию легче выполнять вдвоем.

Перестановка компонентов

Переставьте:

• крышку буксирной проушины
• поглотитель энергии (пеноматериал/амортизатор). Снимите его с задней секции
• уплотнительную накладку. Стяните ее.

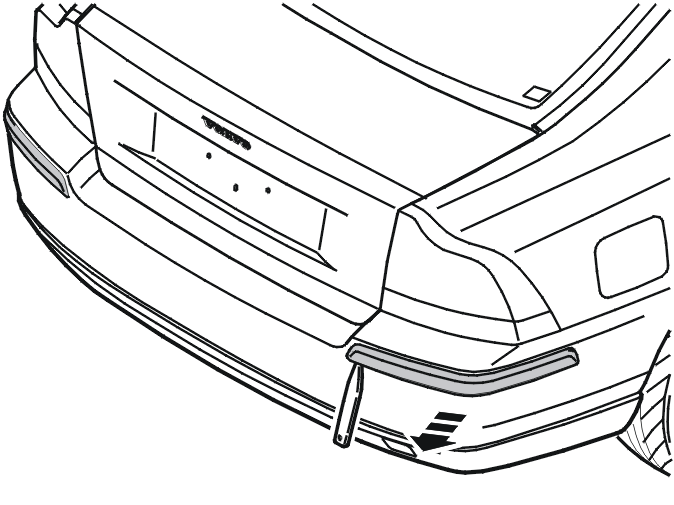

Переставьте 2 уплотнительные накладки. Используйте инструмент для уплотнения.

Замена датчиков помощи при парковке

Замена датчиков помощи при парковке. См.: Датчик помощи при парковке, сзади, замена.

Замена антенны

Замените антенну. См.: Антенна, бампер, задний, замена.

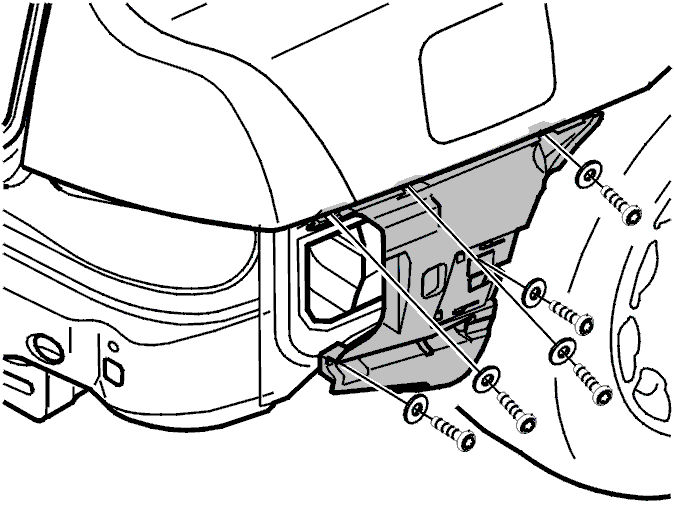

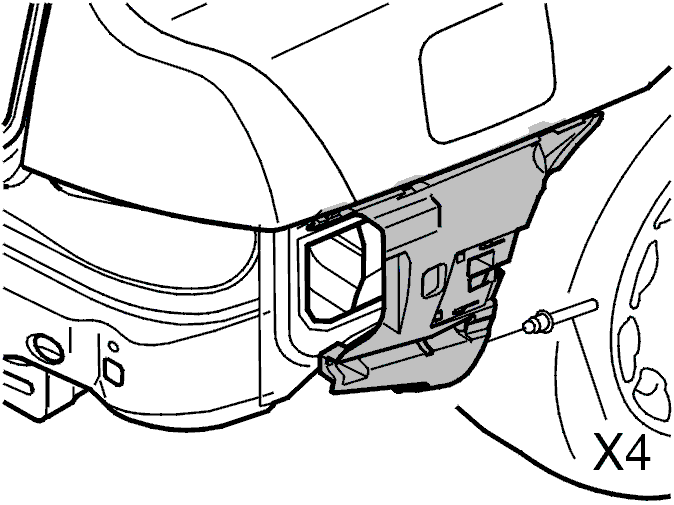

Замена боковых крепежных кронштейнов

Снимите:

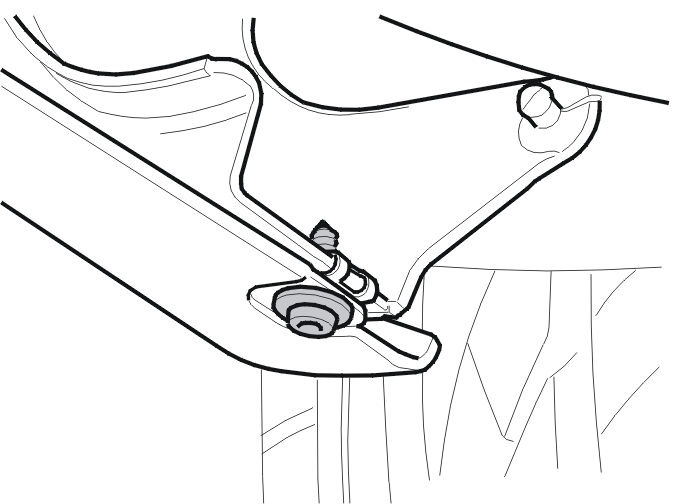

• заклепки, по 4 на каждый кронштейн. См.: Снятие заклепок

• винты, по 5 на каждый кронштейн.

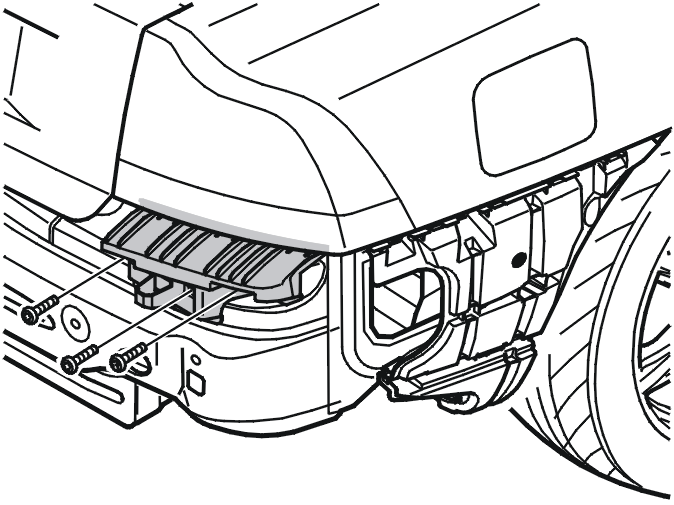

Замена заднего крепежного кронштейна

Снимите:

• винты, по 3 на каждый кронштейн.

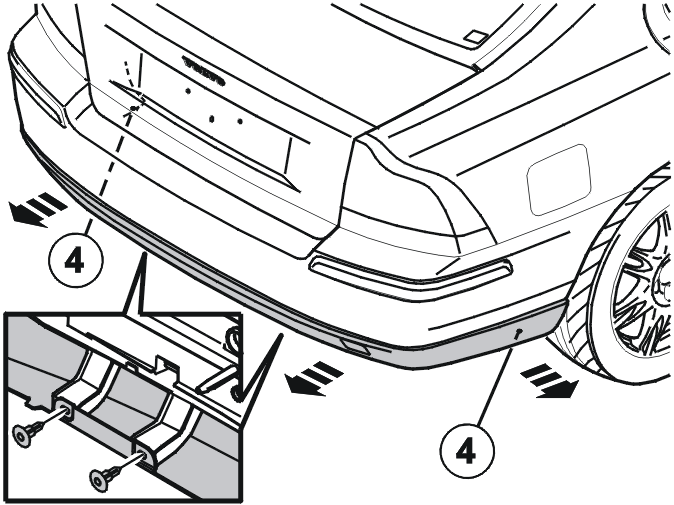

Замена спойлера заднего бампера

Подсказка: Чтобы снять спойлер, с автомобиля не нужно свинчивать бампер.

Снимите крышку буксирной проушины.

Снимите:

• зажимы (4), по 1 на каждой стороне, на нижней части оболочки
• 4 зажима на нижней стороне оболочки.

Оттяните стороны спойлера. Затем потяните всю крышку назад.

Установка заднего бампера

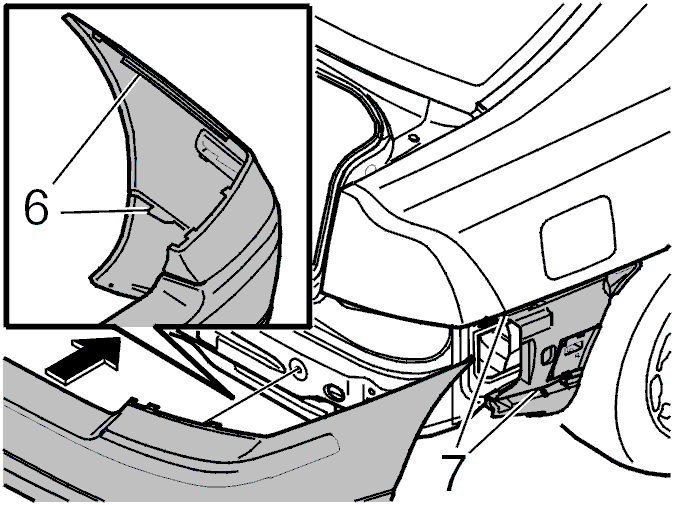

Направьте крюки (6) для бампера в пазы (7) на боковом кронштейне. Нажмите с усилием в верхней части, чтобы крюки зацепились.

Подсказка: Эту операцию легче выполнять вдвоем.

Установите:

• винт (1 шт.). Затяните
• разъем усилителя антенны. В качестве альтернативы - винт кронштейна
• звукоизоляцию
• низкочастотный громкоговоритель, если применимо
• крышку и звукоизоляцию на правой стороне
• аккумулятор. См.: Аккумулятор, замена
• люк пола.

Примечание: Моменты затяжки см. в: Момент затяжки.

Установите:

• винты, по 1 на каждой стороне, на нижней части оболочки
• 4 зажима на нижней стороне оболочки
• 4 гайки M8. Затяните.

Подсказка: Для закрепления гаек во втулке используйте бутиловую ленту. В противном случае гайки легко потерять.
