Балка крыши / сторона крыши, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Принципы стыковки

Стойки крыши должны быть соединены, как показано на иллюстрации, если в методе не указано иначе.Отрежьте различные секции панели с отклонением 50 мм. Это применимо при замене всех стоек крыши.С = минимум 50 мм

Подсказка: При замене стойки часто трудно определить, где заканчивается деформация. Наилучшим выходом может быть замена большей секции стойки.

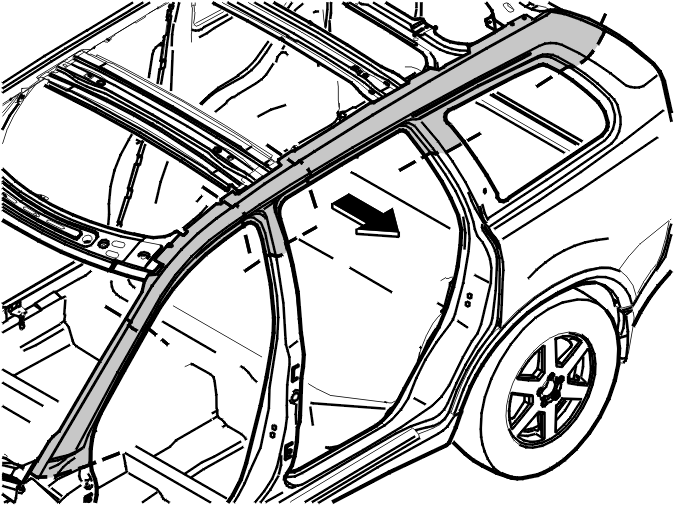

Снятие балки крыши / стороны крыши

Снимите компоненты. См.Секция крыши, открытие доступа.Вытяните или выдавите поврежденую секцию, чтобы было легче заново выровнять внутренние компоненты.Определите степень повреждения. См.Сторона кузова, схема регулировки и Крыша, схема регулировки.

Примечание: Не заменяйте слишком маленький участок балки крыши / стороны крыши, так как повреждение могло распространиться.

Приблизительно отрежьте в соответствующей точке так, чтобы старая и новая секции перекрывались. Смотрите рекомендуемые точки отреза на иллюстрации.

Подсказка: Балка крыши находится под панелью крыши на верхнем крае.

Снимите панель крыши. См.Панель крыши, замена.При замене балки крыши без замены панели крыши балка крыши должна быть разрезана спереди назад на верхнем крае и затем снова сварена вместе.Сошлифуйте и высверлите точечные сварные швы и сварные швы.Поддев, отожмите балку крыши.Зачистите шлифовкой.Нанесите сварочную грунтовку.

Установка балки крыши / стороны крыши

Установите заменитель пенорезины в (1). См.Уплотнение кузова.Закрепите запасную деталь.Пропилите две панели в точках отреза.Старайтесь не повредить внутренние усиливающие элементы при отпиливании.Закрепите кромки соединений сваркой прихваточным швом.Завершите сварку.Уплотните швы и соединения. См.Уплотнение кузова.
