Аварийный выключатель высоковольтного аккумулятора

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Внимание: С системой высокого напряжения могут работать только специально обученные технические специалисты.

Выполните разборку высоковольтного аккумулятора Высоковольтный аккумулятор. демонтаж

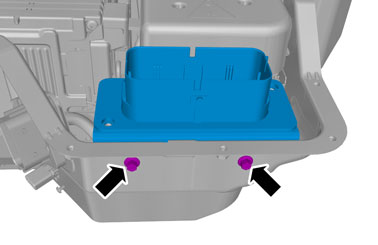

🔩 Момент затяжки: 10 Н·мВыверните винты.

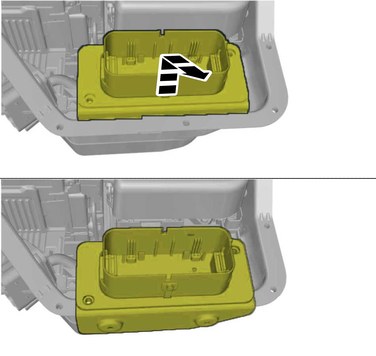

Поднимите вверх выделенную деталь.

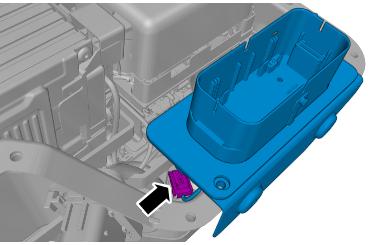

Снимите блокировку.

Примечание: Режим представления

Применимо к обеим сторонам.

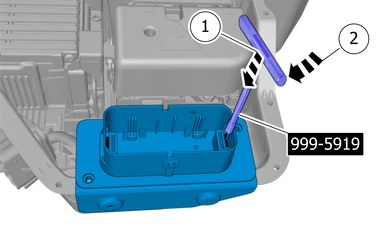

🔧 СЪЕМНИК (САЛЬНИК-ВЕДУЩАЯ ШЕСТЕРНЯ, РАСПРЕД- КОЛЕНЧАТЫЙ ВАЛ) B200-6304

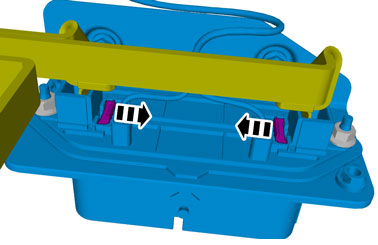

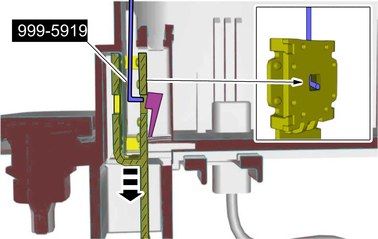

Освободите блокировку.🔧 СЪЕМНИК (САЛЬНИК-ВЕДУЩАЯ ШЕСТЕРНЯ, РАСПРЕД- КОЛЕНЧАТЫЙ ВАЛ) B200-6304

Отсоедините контактный разъем.Удалите отмеченные детали.

Установите в обратном порядке.
