Аккумулятор охлаждающей жидкости с компрессором (D4164T)

Слив жидкости из системы А/С

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Köldmedium.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning.

Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Примечание: При выполнении работ в системе управления микроклиматом закрывайте заглушками трубы и соединения.

Слейте из системы А/С хладагент согласно: Köldmedium, tömning.Поднимите автомобиль.

Снимите кожух под автомобилем. Он закреплен болтами, 7 шт.

Суть метода:

Данный метод включает в себя:

• замена
• замена.

Снятие патрубка/ шланга между компрессором и конденсором

Снимите:

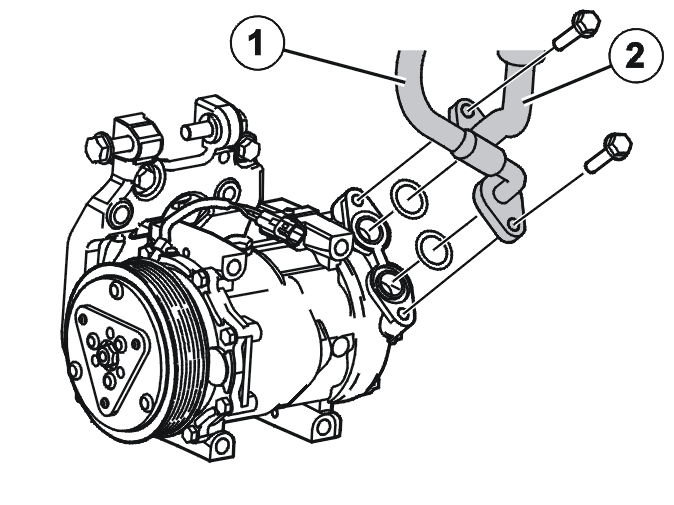

• верхнее соединение патрубка/шланга (1) к компрессору
• Оболочку переднего бампера согласно: .

Опустите автомобиль.Снимите заднее присоединение (1) к конденсору, расположенное слева от правой фары ( см. рисунок).Потяните вниз под автомобиль патрубок/шланг компрессора.

Установка на место патрубка/шланга между компрессором и конденсором.

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Установите на место патрубок/шланг под компрессором у верхнего заднего соединения к конденсору.

Установите:

• соединение патрубка М8, 1 шт. Убедитесь, что О-кольца установлены правильно между конденсором и патрубком/шлангом. Затяните
• соединение на компрессоре М8, 1 шт. шт. Убедитесь, что О-кольца установлены правильно. Затяните.

Проведите завершающие работы согласно: Завершающие работы (общие для обеих методик).

Снятие патрубка/шланга между компрессором и накопителем

Снимите нижнее соединение патрубка/шланга (2) с компрессора.

Опустите автомобиль.Снимите соединение патрубка/шланга с накопителя рядом с масляным резервуаром сервоусилителя (см. рисунок).Потяните вниз под автомобиль патрубок/шланг компрессора.

Установка на место патрубка/шланга между компрессором и накопителем

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Установите на место патрубок/шланг компрессора у верхнего соединения накопителя.

Установите:

• соединение патрубка М8, 1 шт. Убедитесь, что О-кольца установлены правильно между накопителем и патрубком/шлангом. Затяните
• соединение на компрессоре М8, 1 шт. шт. Убедитесь, что О-кольца установлены правильно. Затяните.

Проведите завершающие работы согласно: Завершающие работы (общие для обеих методик).

Проверка работы и поиск течи

Вакуумный насос системы А/С согласно: Vakuumpumpning.Заполните систему А/С хладагентом согласно: Köldmedium, fyllning.Убедитесь в отсутствии течи в системе А/С согласно: Läcksökning spårmedel или: Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.

Установка на место кожуха и оболочки бампера

Установите на место кожух под автомобилем болтами, 7 шт. (см. рисунок).

Проведите проверку качества работы климатической установки согласно: Klimatanläggning, kontroll.

Установите на место оболочку переднего бампера согласно: .
