Аккумулятор охлаждающей жидкости с компрессором (B5254T3, B5254T7)

Опорожнение системы кондиционирования

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Köldmedium.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning.

Осторожно: Всегда следует применять новые кольца круглого сечения, смазанные компрессорным маслом.

Примечание: При работе с системой управления микроклиматом следует заглушать трубопроводы и соединения.

Слейте хладагент из системы кондиционирования AC. См. Köldmedium, tömning.

Снятие экрана

Поднимите автомобиль.Снимите щиток под автомобилем. Закреплено 7 зажимами.

Снятие трубы/шланга между компрессором и конденсатором

Снимите:

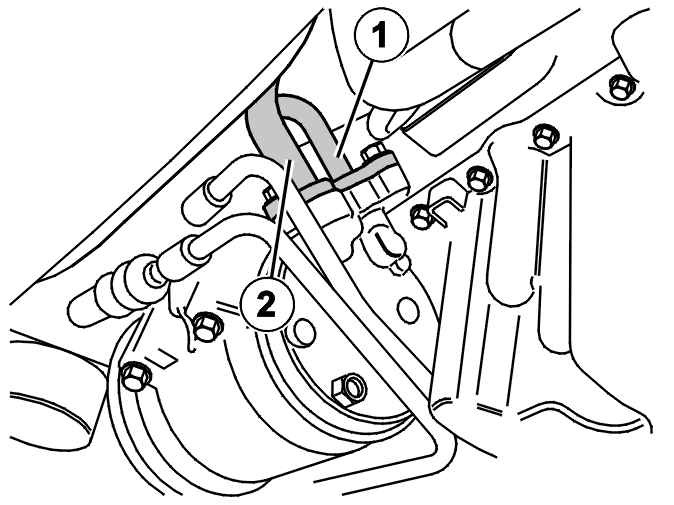

• задний/верхний разъем (1) трубы/шланга на компрессоре.

Опустите автомобиль.Снимите верхний шланг охладителя нагнетаемого воздуха.Снимите масломерный щуп.Отсоедините задний разъем (1) к конденсатору, слева от правой фары. Смотрите иллюстрацию.Проложите трубу/шланг вниз к компрессору под автомобилем.

• переднюю накладку бампера. См.:Накладка переднего бампера
• нижний разъем шланга подачи нагнетаемого воздуха к охладителю нагнетаемого воздуха на правой стороне.

Установка трубы/шланга между компрессором и конденсатором

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Установите трубу/шланг компрессора в положении у верхнего разъема к конденсатору.

Установите:

• муфту трубопровода, 1 M8. Убедитесь, что уплотнительные кольца надежно установлены между конденсатором и трубой/шлангом. Затяните винт
• муфту трубопровода у компрессора, 1 M8. Убедитесь, что уплотнительные кольца надежно установлены. Затяните винт
• верхний и нижний разъемы трубы подачи нагнетаемого воздуха.

Выполните заключительные операции. См.: Завершение.

Снятие трубы/шланга между компрессором и расширительным бачком

Снимите нижний/передний разъем (2) трубы/шланга на компрессоре.

Опустите автомобиль.Снимите верхний разъем шланга подачи нагнетаемого воздуха к охладителю нагнетаемого воздуха.Отсоедините разъем трубы/шланга к расширительному бачку рядом с бачком жидкости рулевого привода с усилителем. Смотрите иллюстрацию.Проложите трубу/шланг вниз к компрессору под автомобилем.

Установка трубы/шланга между компрессором и расширительным бачком

Примечание: Моменты затяжки см.: Åtdragningsmoment.

Поместите трубу/шланг компрессора на место у верхнего разъема к расширительному бачку.

Установите:

• муфту трубопровода, 1 M8. Убедитесь, что уплотнительные кольца надежно установлены между расширительным бачком и трубой/шлангом. Затяните винт
• верхний разъем трубы подачи нагнетаемого воздуха
• муфту трубопровода у компрессора, 1 M8. Убедитесь, что уплотнительные кольца надежно установлены. Затяните винт.

Выполните заключительные операции. См.: Завершение.

Проверка функционирования вместе с поиском утечек

Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.

Заполните систему кондиционирования A/C хладагентом. См. Köldmedium, fyllning.

Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.

Установка экрана и накладки бампера

Установите экран под автомобилем при помощи 7 зажимов. Смотрите иллюстрацию.Выполните проверку рабочих характеристик на блоке управления микроклиматом. См.: Klimatanläggning, kontroll.Установите накладку переднего бампера. См.: Накладка переднего бампера.
