68-штырьковый разъем

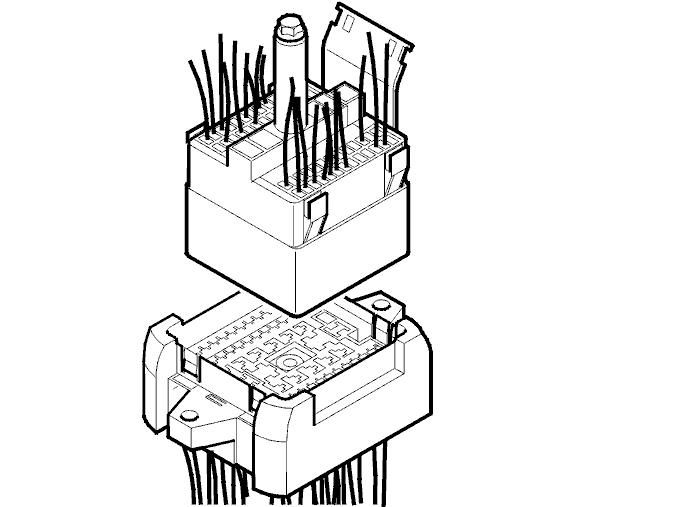

Разделение половинок разъема

• Снимите защитный кожух с разъема, разъединив защелки одновременно со сниманием кожуха.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG.

• Отвинтите винт, удерживающий половинки разъема.
• Разделите половинки разъема.

• Осторожно: > При разделении никогда не тяните за кабели.

Извлеките кабельный вывод, штырьковая часть

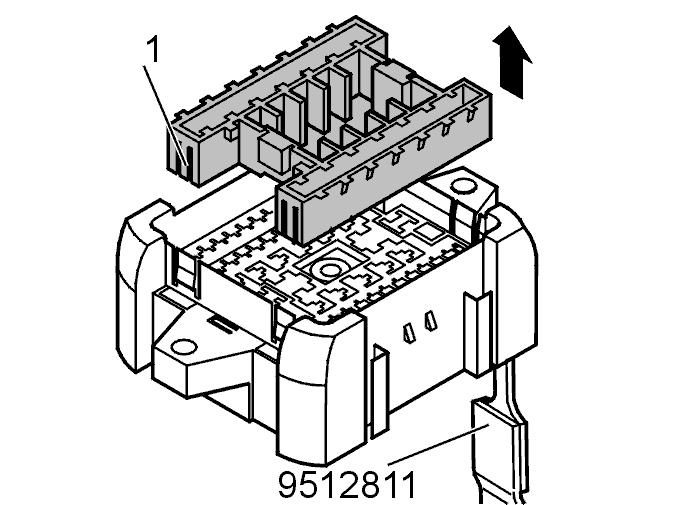

• Снимите переднюю секцию со штырьковой части. Отогнув запорную шпонку со стороны кабеля. Разъедините все запорные шпонки и нажмите секцию корпуса вперед.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT).

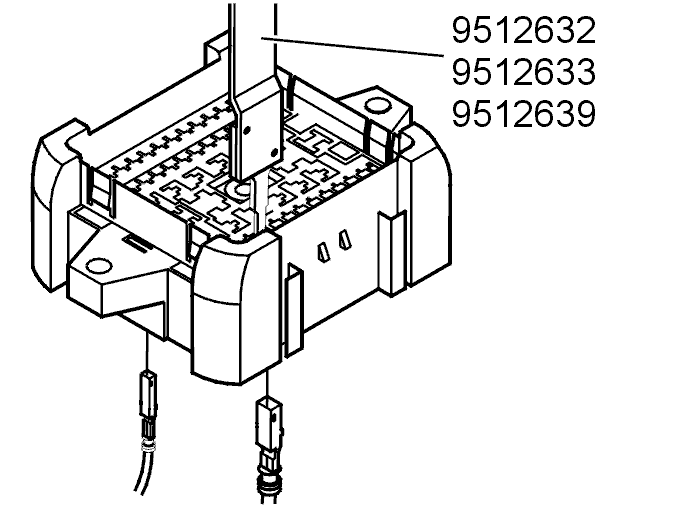

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: RÖD),🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE)или🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT).

Извлеките кабельный вывод, гнездовая часть

• Снимите переднюю секцию со штырьковой части. Отогнув запорную шпонку со стороны кабеля. Разъедините все запорные шпонки и нажмите секцию корпуса вперед.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT).

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: RÖD),🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE)или🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT).

Обожмите новый кабельный вывод

• Зачистите кабель согласно, см.Зачистка провода.
• Замените кабельный вывод. Выбор кабельного вывода, см.Новый кабельный вывод.

• Подсказка: > Следующие кабельные выводы поставляются для соответствующей штырьковой части: 916 8503, 916 8505, 916 8511, 916 8513, 352 3472. > > Следующие кабельные выводы поставляются для соответствующей гнездовой части: 916 8502, 916 8504, 916 8508, 352 3470.

• Обожмите кабельный вывод, см.Обжатие кабельного контакта.

Вставьте новый кабельный вывод в корпус

• Вставьте новый кабельный вывод в корпус розетки со стороны кабеля (в правильное положение). Слышен щелчок, когда он цепляется на место.
• Осторожно потяните за кабели, для того чтобы убедится в прочности крепления вывода.

Снова соберите разъем

• Освободите передние секции штырьковой и гнездовой части.
• Соберите половинки разъема.
