28-штырьковый разъем (1999, 2000)

Разделение половинок разъема

• Снимите крышку разъема.
• Разделите разъем.

• Осторожно: > При разделении никогда не тяните за кабели.

Открытие доступа к корпусам розеток

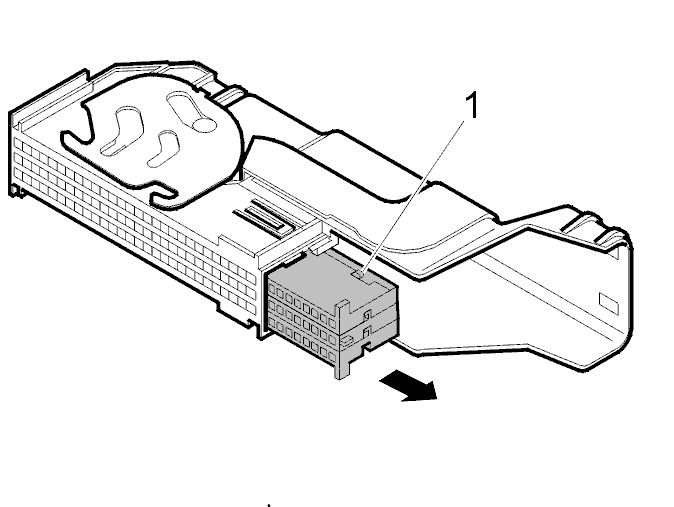

• Вдавите защелки с обеих сторон гнездовой части и выдвиньте корпусы розеток.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT)

Извлеките кабельный вывод

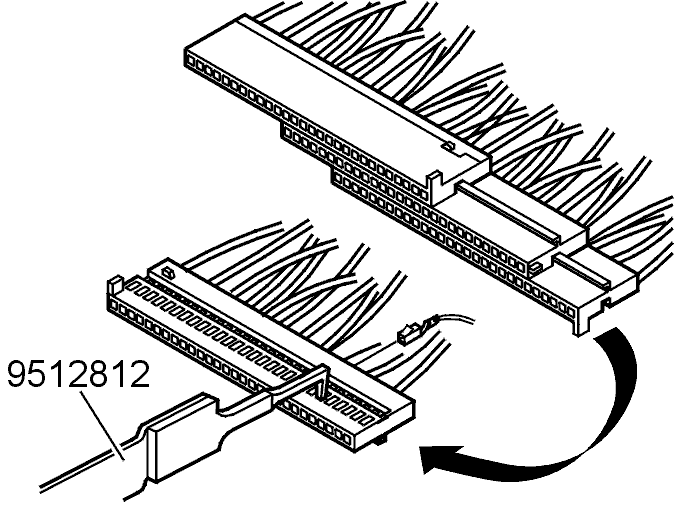

• Вдавите запорную шпонку на кабельном выводе и осторожно вытяните кабель и кабельный вывод.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG.

Обожмите новый кабельный вывод

• Зачистите кабель, см.Зачистка провода.
• Замените кабельный вывод. Выбор кабельного вывода, см.Новый кабельный вывод.

• Подсказка: > Следующие кабельные выводы поставляются для соответствующей гнездовой части: 944 2486.

• Обожмите кабельный вывод, см.Обжатие кабельного контакта.

Вставьте новый кабельный вывод в корпус

• Вставьте новый кабельный вывод в корпус розетки со стороны кабеля. Слышен щелчок, когда он цепляется на место.
• Осторожно потяните за кабели, для того чтобы убедится в прочности крепления вывода.

Снова соберите разъем

• Втолкните корпус розетки в разъем.
• Снова соберите разъем.
