22-штырьковый разъем

Разделение половинок разъема

• Надавите фиксатор со стороны гнездовой части и разделите половинки разъема.
• Если необходимо, используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: 0RANGE)между половинками разъема. Пользуйтесь им одновременно с вдавливанием защелок.

• Осторожно: > При разделении никогда не тяните за кабели. Используйте инструмент для снятия выводов.

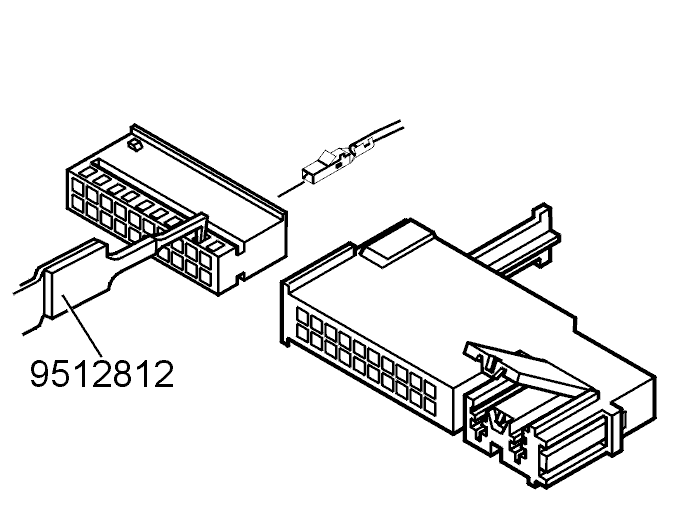

Извлеките кабельный вывод, штырьковая часть

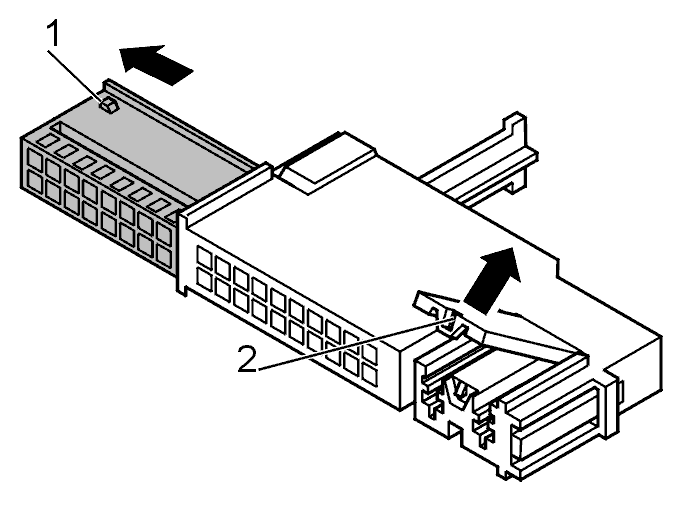

• Освободите внутреннюю секцию на гнездовой части, подняв фиксаторы и потянув секцию корпуса наружу.

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: RÖD)или🔧 DEMONTERINGSVERKTYG.

Извлеките кабельный вывод, гнездовая часть

• Освободите внутреннюю секцию гнездовой части, подняв гильзу возле фиксаторов и вытянув секцию корпуса наружу.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG.

• Поднимите крышку.

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG.

Обожмите новый кабельный вывод

• Зачистите кабель, см.Зачистка провода.
• Замените кабельный вывод. Выбор кабельного вывода, см.Новый кабельный вывод.

• Подсказка: > Следующие кабельные выводы поставляются для соответствующей штырьковой части: 916 8511, 944 1394. > > Следующие кабельные выводы поставляются для соответствующей гнездовой части: 916 8510, 944 2486.

• Обожмите кабельный вывод, см.Обжатие кабельного контакта.

Вставьте новый кабельный вывод в корпус

• Вставьте новый кабельный вывод в корпус розетки со стороны кабеля (в правильное положение). Слышен щелчок, когда он цепляется на место.
• Осторожно потяните за кабели, для того чтобы убедится в прочности крепления вывода.

Снова соберите разъем

• Освободите секции штырьковой и гнездовой части.
• Соберите половинки разъема.
