12-штырьковый разъем (1999, 2000)

Разделение половинок разъема

• Выдавите фиксатор на гнездовой части и разделите половинки разъема.

• Осторожно: > При разделении никогда не тяните за кабели. Используйте инструмент для снятия выводов.

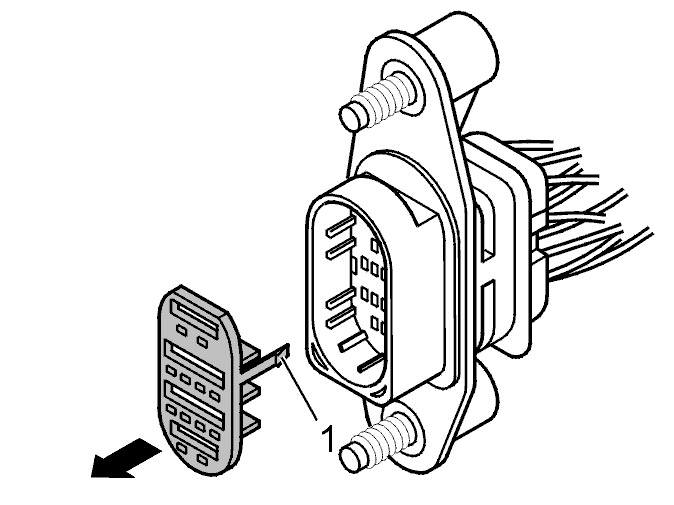

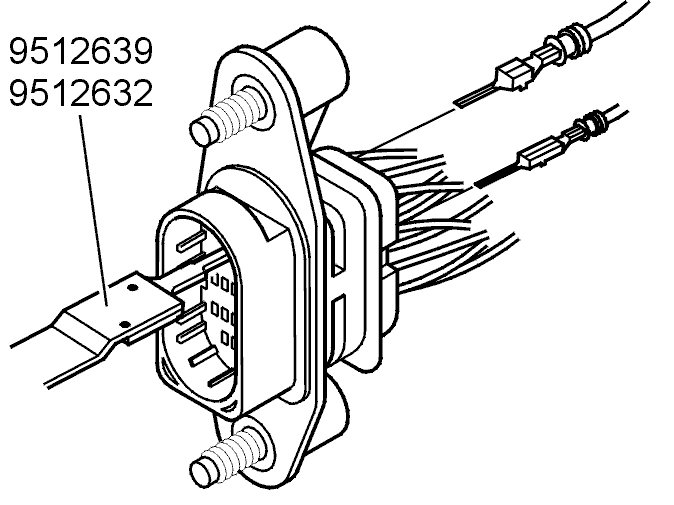

Извлеките кабельный вывод, штырьковая часть

• Освободите переднюю секцию штырьковой части.

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYG (FÄRGKOD: RÖD)или🔧 DEMONTERINGSVERKTYG (FÄRGKOD: VIT).

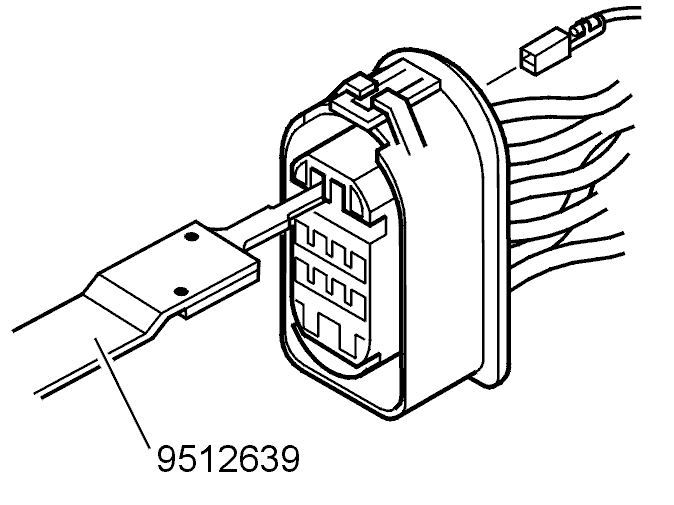

Извлеките кабельный вывод, гнездовая часть

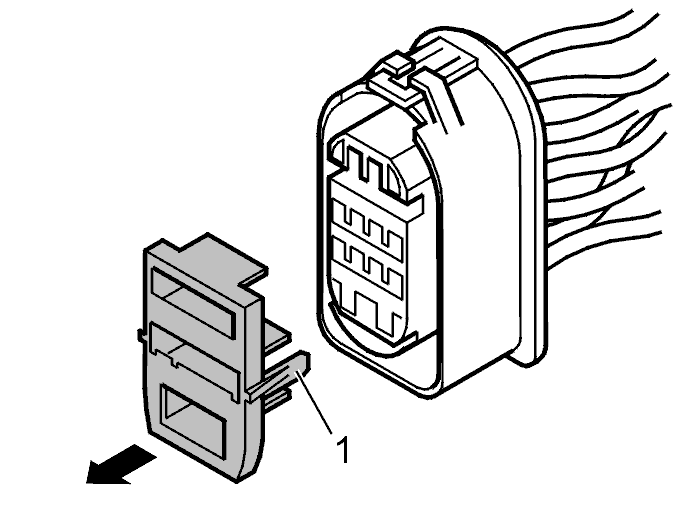

• Освободите переднюю секцию гнездовой части.

• Снимите кабельный вывод, см.Использование инструментов для снятия выводов.

• Подсказка: > Используйте инструмент для снятия выводов🔧 DEMONTERINGSVERKTYGили🔧 DEMONTERINGSVERKTYG (FÄRGKOD: RÖD).

Обожмите новый кабельный вывод

• Зачистите кабель, см.Зачистка провода.
• Замените кабельный вывод. Выбор кабельного вывода, см.Новый кабельный вывод.

• Подсказка: > Следующие кабельные выводы поставляются для соответствующей штырьковой части: 916 8503, 916 8511, 916 8513. > > Следующие кабельные выводы поставляются для соответствующей гнездовой части: 916 8502, 916 8510, 916 8512.

• Обожмите кабельный вывод, см.Обжатие кабельного контакта.

Вставьте новый кабельный вывод в корпус

• Вставьте новый кабельный вывод в корпус розетки со стороны кабеля (в правильное положение). Слышен щелчок, когда он цепляется на место.
• Осторожно потяните за кабели, для того чтобы убедится в прочности крепления вывода.

Снова соберите разъем

• Освободите передние секции штырьковой и гнездовой части.
• Соберите половинки разъема.
