Звуковоспроизводящая аппаратура

Применимость

Общее описание системы

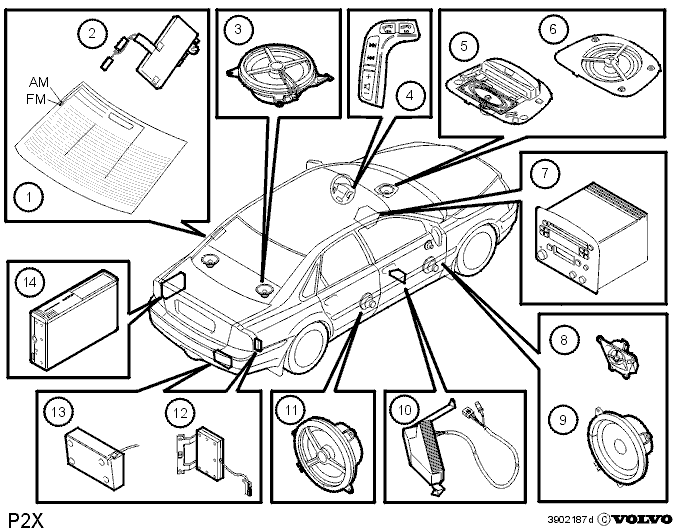

Комплектация звуковоспроизводящей системы зависит
от рынка сбыта и желаемого уровня оснащения:

1. Радио антенна встроена в заднее стекло.
2. Усилитель антенны FM+AM
3. Громкоговорители расположены на вещевой полке
4. Цифровая клавиатура для звуковоспроизводящей и телефонной систем на рулевом колесе
5. Центральный громкоговоритель с дисплеем RTI
6. Центральный громкоговоритель
7. Главный блок радио
8. Громкоговорители (высокочастотные) передних дверей
9. Громкоговорители (низкочастотные/средней частоты) передних дверей
10. Усилитель, установленный под передним правым сиденьем
11. Громкоговорители задних дверей
12. Антенный усилитель для дополнительной антенны
13. Дополнительная антенна встроена в бампер
14. Проигрыватель компакт-дисков - аудио

Новости

Цифровая клавиатура для звуковоспроизводящей и
телефонной систем на рулевом колесе как
дополнительное и специальное оборудование HU-4XX и выше.Радио антенна для FM и AM вмонтирована в заднее стекло в
качестве стандартного оборудования.Новые функции и управление для радио компонентов:

• Функция разнесения на HU-4XX и выше.
• Ручка для выбора фиксированных радиостанций.
• Ручка для выбора источника звука.
• Функция PTY охватывает как поиск, так и назначение приоритетов.
• Кнопка AUTO. Поиск осуществляется, если последняя принимаемая станция не дает нормального приема.
• Предварительная установка может быть выполнена для 20 станций FM и 10 станций АМ.

Наружный проигрыватель компакт-дисков для 10 дисков как
дополнительное и специальное оборудование для HU-4XX и
выше.Автоматический контроль звука (ASC) на HU-4XX и выше.Проигрыватель компакт-дисков на 4 диска встроен в HU-801.Центральный громкоговоритель для Dolby Pro Logic и экранный блок
для RTI могут быть скомбинированы (HU-801/831).Система Dolby Pro Logic встроена в HU-801/831.Проигрыватель мини-дисков встроен в HU-831.Главный блок не имеет кода защиты от кражи, поскольку
он может быть использован только в P23.Высокочастотные громкоговорители прежде
расположенные в приборной панели перенесены в
верхнюю часть дверей.Новые разъемы для главного блока и отдельный
усилитель мощности.Новая шина для связи между звуковоспроизводящей
системой и системой RTI.Существуют два уровня громкоговорителей, которые
зависят от выбранной покупателем
звуковоспроизводящей системы.Шина CAN для связи с автомобилем.Диагностические коды неисправностей считываются
через VIDA.

Компоненты

Главный блок для звуковоспроизводящей системы

поставляется в четырех версиях

Низкий- с радиоприемником и кассетным магнитофоном: HU-101.MID- с радиоприемником, кассетным магнитофоном и
проигрывателем компакт-дисков на несколько дисков: HU-401,
HU-411.Высокий- с радиоприемником, кассетным магнитофоном и
проигрывателем компакт-дисков: HU-601, HU-611, HU-631.PREMIUM- с радиоприемником, встроенным проигрывателем
компакт-дисков на 4 диска и системой Dolby Pro Logic: HU-801.- с радиоприемником, проигрывателем компакт-дисков,
проигрывателем MD-дисков и системой Dolby Pro Logic: HU-831.

Общие функции

Электронное управление уровнем звука.Автоматическая громкость и подключение моно/стерео.Снижение громкости при телефонном разговоре (кроме
HU-101).ASC - автоматическая установка громкости, зависящая от
скорости автомобиля (кроме HU-101).Заводская установка на внутренний балансир (кроме HU-101).Ручная предварительная настройка на 20 станций FM.Ручная предварительная настройка на 10 станций AM (кроме
HU-101).Автоматическое записывание в память -
автоматическая предварительная настройка на 10 станций
FM (кроме HU-101).Автоматическое записывание в память -
автоматическая предварительная настройка на 10 станций
AM (кроме HU-101).AF - автоматический поиск других частот.Заводская настройка частотных интервалов и частотных
диапазонов при поиске станций (всемирно-принятые
параметры из центрального электронного модуля (CEM)).Полностью управляемый сенсорными кнопками
кассетный магнитофон с автоматическим реверсом,
перемоткой вперед/назад, системой, предотвращающей
зажим пленки, системой шумопонижения Dolby B,
автоматической настройкой на тип кассеты и музыкальным
поиском (кроме HU-801/831).

Цифровая клавиатура на рулевом колесе

Все главные блоки (кроме HU-101) имеют цифровую клавиатуру
на рулевом колесе как дополнительное оборудование.
Цифровая клавиатура поставляется в двух версиях:
только кнопки звуковоспроизводящей
системы или кнопки звуковоспроизводящей и телефонной
систем вместе (телефонная система должна быть
совмещена со звуковоспроизводящей).

Громкоговорители

Звуковоспроизводящие системы с раздельными
усилителями оснащены элементами громкоговорителей с
более высокими силовыми допусками. Высокочастотные
громкоговорители имеют высокие пассивные
переходные фильтры (даже высокие частоты в
коаксиальных громкоговорителях).

• Коаксиальный громкоговоритель 3x4" в приборной панели если установлен RTI, и 6" если RTI не установлен.
• высокочастотные и 6,5" низкочастотные громкоговорители передних дверей (встроенный распределительный фильтр).
• коаксиальные громкоговорители задних дверей (встроенные переходные фильтры).
• коаксиальные громкоговорители на вещевой полке (встроенные переходные фильтры).

Проводка

Проводка громкоговорителя (кроме центрального
громкоговорителя) и проводка антенного усилителя
главной антенны проложены предварительно.Автомобили со звуковоспроизводящей системой HU-4XX и выше
оснащены проводкой для центрального
громкоговорителя, дополнительной антенны и
положительным концом к раздельному усилителю.Вся проводка громкоговорителя сдвоена во избежание
помех.

Антенны

P23 имеет две радиоантенны, одну главную антенну (антенна
в заднем ветровом стекле) и дополнительную антенну
(кроме HU-101). Дополнительная антенна установлена в заднем
бампере, с правой
стороны, и снабжена антенным усилителем, находящимся в
багажнике под правым задним фонарем.

• В автомобилях с системой RTI дополнительная антенна также используется для дорожной информации RTI.На автомобилях с главным блоком HU-101 дополнительная антенна не устанавливается. (HU-101 не может комбинироваться с RTI.)В автомобилях без RTI, но с главным блоком HU-4XX, обе антенны подсоединены к радио.

Примечание: Если установка системы RTI производится после продажи
автомобиля, усилитель дополнительной антенны должен
быть заменен.

• HU-4XX и выше имеют функцию разнесения (двухантенная система).Функция разнесения снижает риск многоволновых помех (Multipath). Из-за отражения радио антенна может получить один и тот же сигнал в разное время, сигнал, прошедший большее расстояние, прибывает позже. Если сигналы поступают к антенне с прямо противоположных направлений, они гасят друг друга, и радио не принимает никакого сигнала. Поскольку автомобиль имеет две антенны (главную и дополнительную), радио использует ту антенну, которая в данный момент менее подвержена влиянию многоволновых помех.

Внешний усилитель

Внешний усилитель смонтирован под правым передним
сиденьем.Этот усилитель является дополнительным
оборудованием для HU-601/611/631 и стандартным - для HU-801/831.Усилитель имеет объем управляемой мощности в 4x50 Вт.

Проигрыватель компакт-дисков для 10 дисков

Проигрыватель компакт-дисков с кассетой на несколько
дисков поставляется как дополнительное оборудование
и устанавливается на кронштейне в багажнике (HU-4XX и выше).

Варианты системы

Покупатель может выбирать из 5 различных вариантов
системы. Компоненты являются дополнительными (О) или
стандартными (S) для выбранного варианта. Для каждого
рынка все компоненты поставляются
как специальное оборудование.

*Громкоговоритель имеет высокий силивой допуск если
система снабжена отдельным усилителем.
