Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1992–1997 |
Электрические системы разделены на хоны.Каждая зона обычно состоит из подсистемы,
которая может быть предварительно собрана и испытана

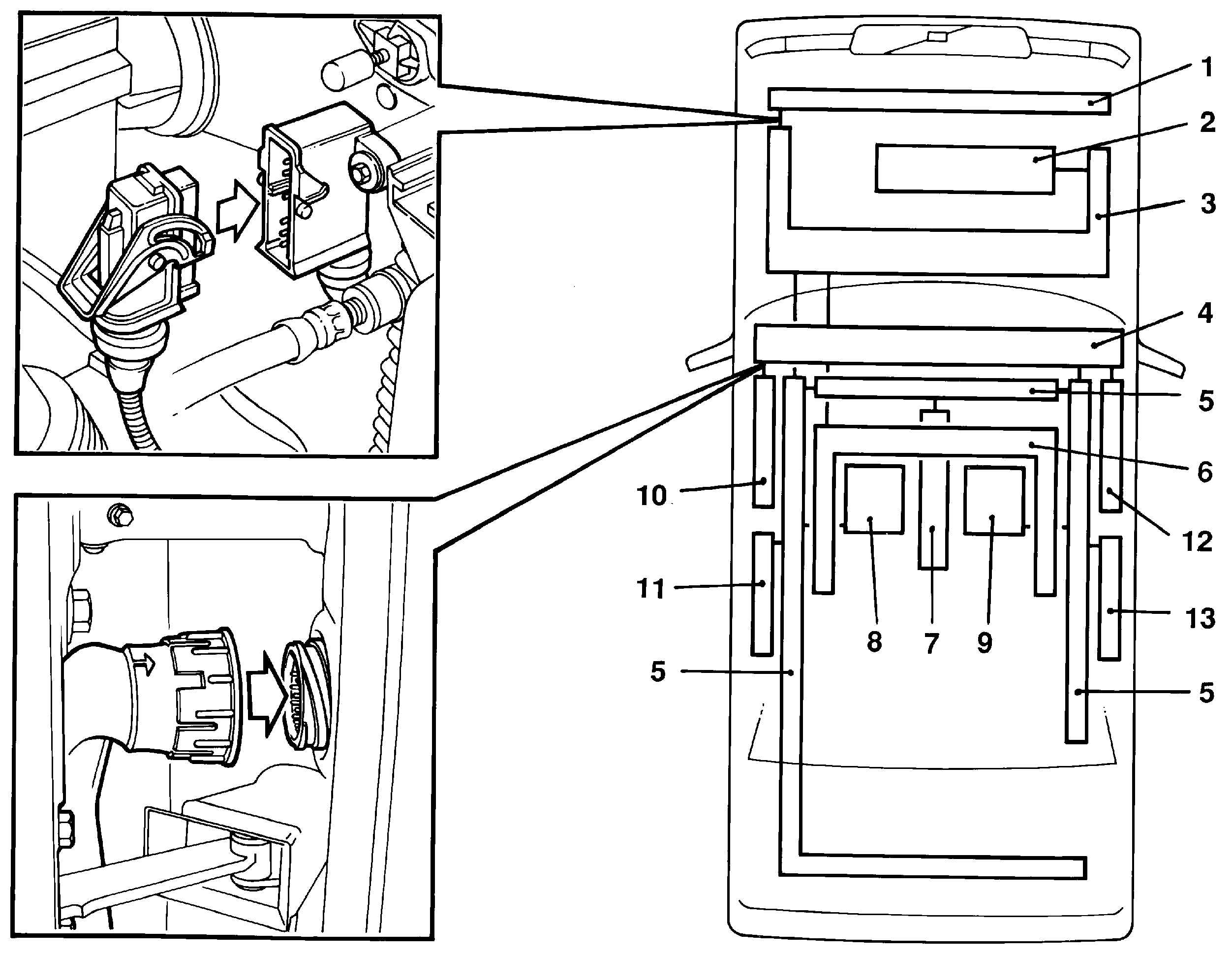

до установки в автомобиль.На рисунке показаны различные зоны
электрооборудования.Каждая зона обычно подключается одним
разъемом. Однако, в некоторых случаях используется
несколько разъемов, которые тогда располагаются
близко друг от друга.Разделение электрооборудования на зоны
обладает рядом преимуществ. Например, при демонтаже
двери достаточно отключит один разъем.Уменьшается количество точек ответвления,
что приводит к снижению количества потенциальных
источников неисправностей.Для разъемов между зонами используется
двойная фиксация и механическая кодировка,
исключающая возможность неправильного подключения.Разъемы находятся в определенных местах
автомобиля, и они закрепляются специальными зажимами
и крепежными элементами.На врезке показан разъем кабелей между
передней частью и моторным отсеком и между дверью и
передней стойкой.Кабели для дополнительного оборудования
включены в состав различных зон. Это обеспечивает
высокий уровень надежности, даже для дополнительного
оборудования, и упрощает установку.
Разделение электрооборудования на зоны:
| Зона | Наименование | Система/компонент |
|---|---|---|
| 1 | Передняя | Фары, стеклоочистители фар, указатели поворотов, управление звуковым сигналом и светом фар |
| 2 | Двигателя | Система управления двигателя и датчики автоматической коробки передач, кондиционер и вентилятор охлаждения |
| 3 | Моторного отсека | Аккумулятор, стартер, генератор, электрическая панель управления, ABS и стеклоочистители ветрового стекла |
| 4 | Жгут приборной панели | Приборная панель и выключатели, ECC, аудио и подсветка выхода |
| 5 | Пола | Задние фонари и контроль ламп, подсветка багажника, централизованная система запирания и задние окна |
| 6 | Крыши | Подсветка выхода и люка крыши |
| 7 | Туннеля | Выключатели обогревателя сидений, стеклоподъемники, зеркала на крыльях, автоматическая коробка передач |
| 8 | Левого переднего сиденья | Нагревательный элемент сиденья и ремень безопасности |
| 9 | Правого переднего сиденья | Нагревательный элемент сиденья и ремень безопасности |
| 10 | Левой передней двери | Электродвигатель централизованного запирания, контакт замка двери, электродвигатель стеклоподъемника и громкоговоритель |
| 11 | Левой задней двери | Электродвигатель централизованного запирания, контакт замка двери, элетрдвигатель стеклоподъемника и громкоговоритель |
| 12 | Правой передней двери | Электродвигатель централизованного запирания, контакт замка двери, электродвигатель стеклоподъемника и громкоговоритель |
| 13 | Правой задней двери | Электродвигатель централизованного запирания, контакт замка двери, электродвигатель стеклоподъемника и громкоговоритель |
| 14 | Задней двери, 5 дверей | Стеклоочиститель стекла задней двери и электродвигатель централизованного запирания |
