Жгуты проводки (1991, 1992)

Поскольку в автомобиле используется
множество различных жгутов проводки, далее показаны
лишь основные особенности их расположения. Более
подробная информация
о проводке и разъемах содержится в Руководстве по
ремонту: Раздел 3 (39), Электрические монтажные схемы 700/900 для
соответствующего модельного года.

Новый жгут проводки следует закреплять и
располагать также, как и старый. Обязательно
убедитесь, что после замены на жгуте проводки
отсутствуют узлы, что он не пережат и
не трется о другие компоненты.

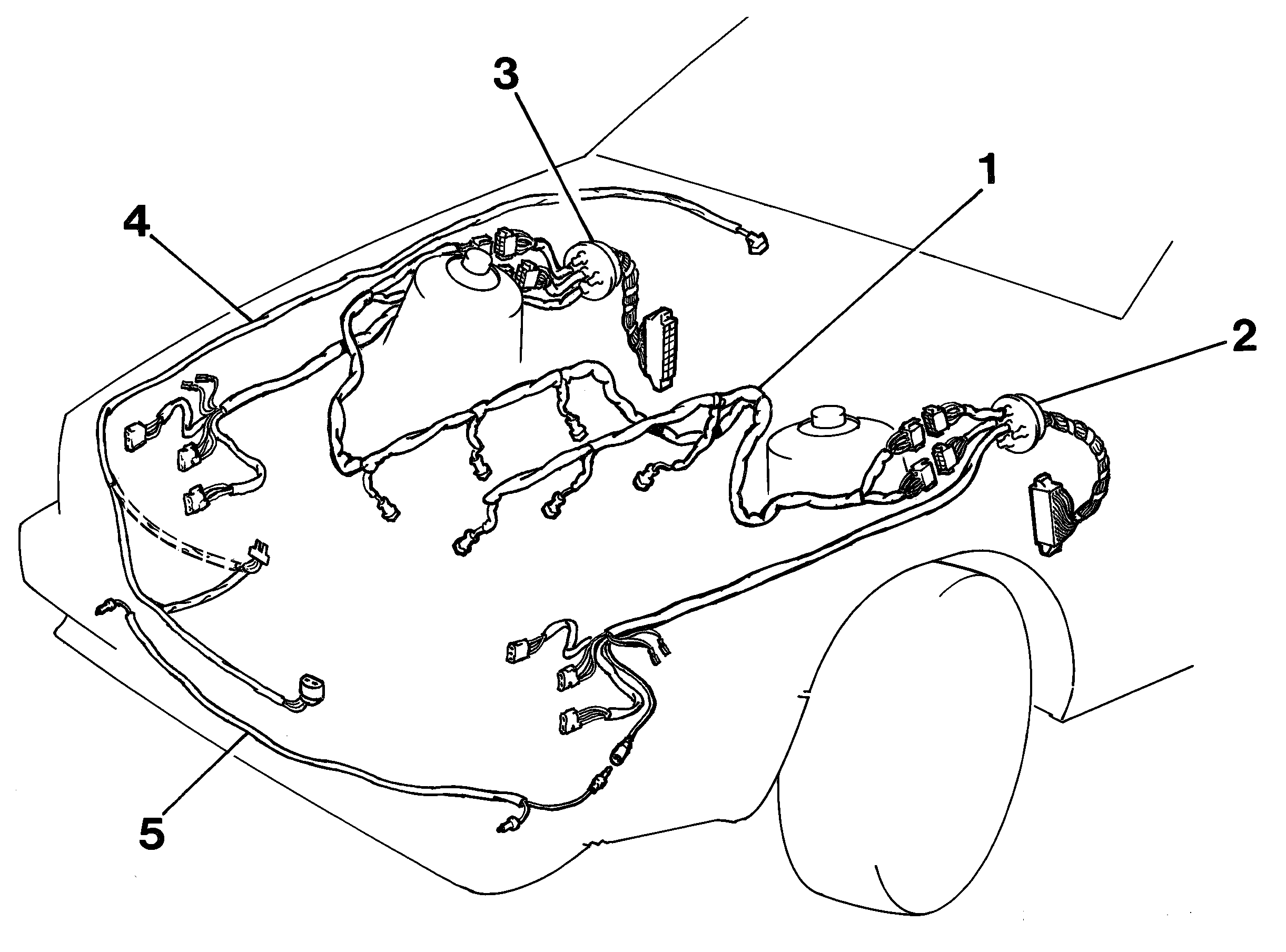

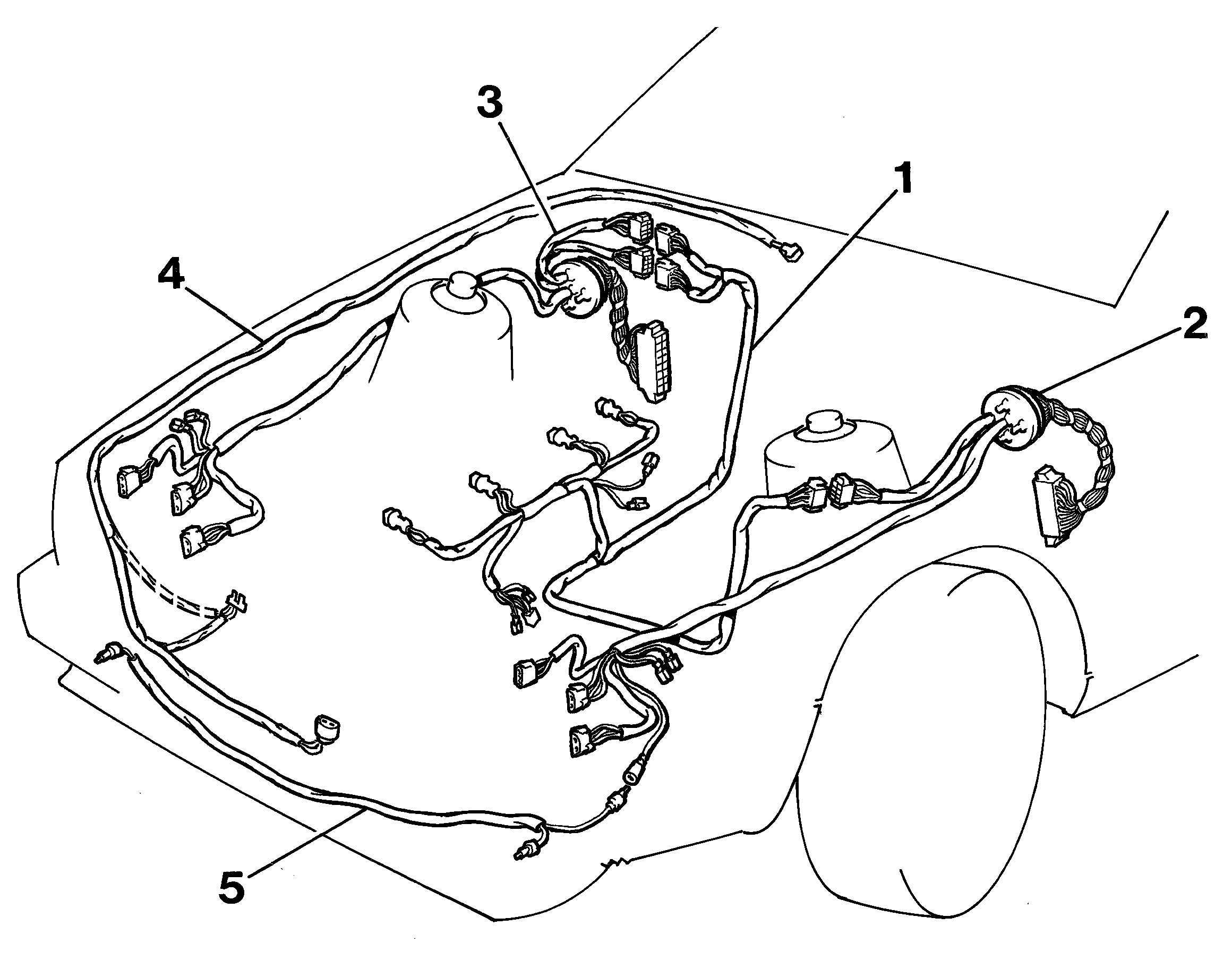

Жгуты проводки в моторном отсеке, 4-цилиндровый
двигатель

1. Жгут проводки двигателя
2. Жгут проводки левого опорного стакана подвески
3. Жгут проводки правого опорного стакана подвески
4. Жгут проводки вентилятора охлаждения двигателя
5. Жгут проводки прожектора.

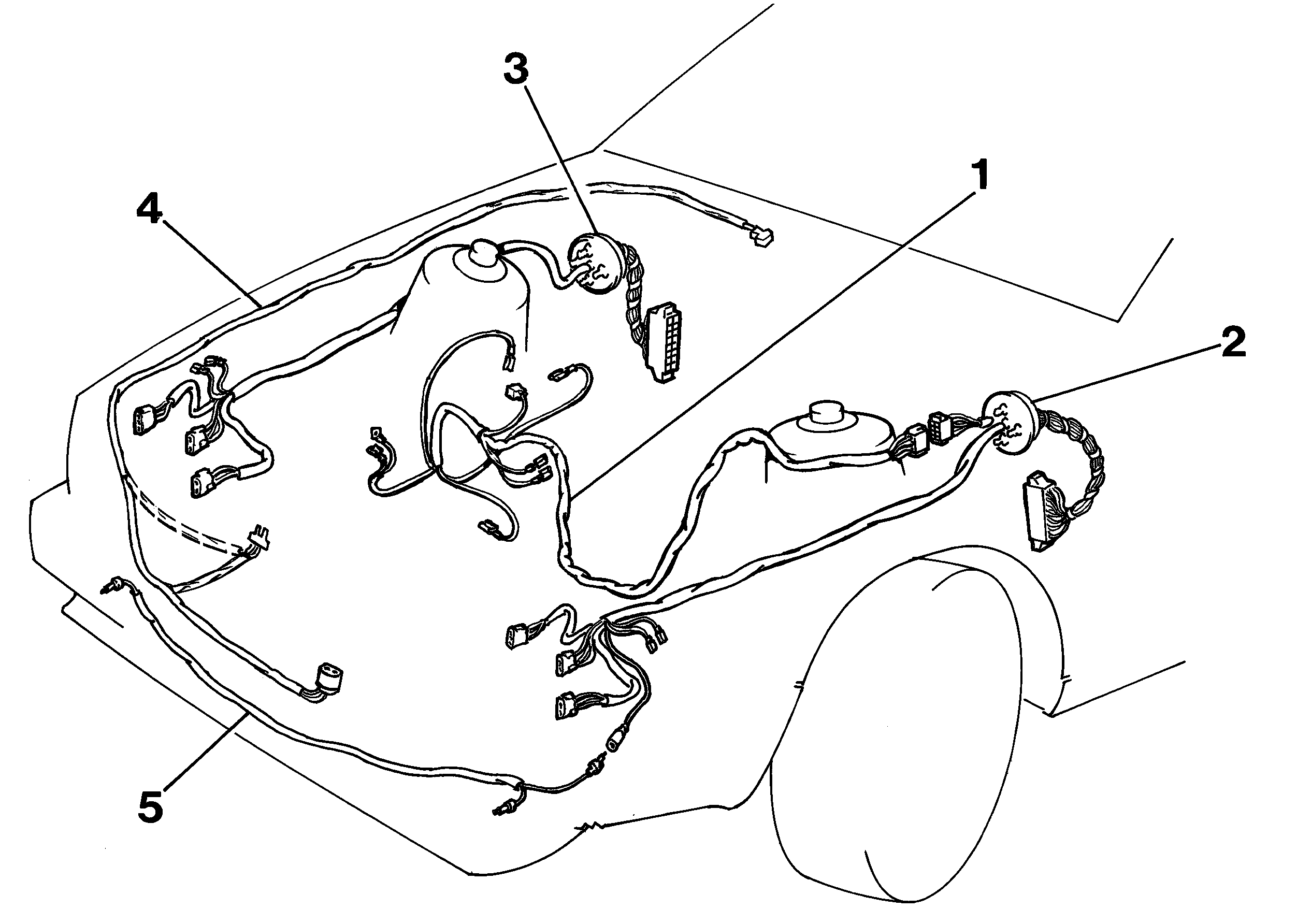

Жгуты проводки в моторном отсеке 6-цилиндровый
двигатель, более ранний вариант

1. Жгут проводки двигателя
2. Жгут проводки левого опорного стакана подвески
3. Жгут проводки правого опорного стакана подвески
4. Жгут проводки вентилятора охлаждения двигателя
5. Жгут проводки прожектора.

Жгуты проводки в моторном отсеке, дизель

1. Жгут проводки двигателя
2. Жгут проводки левого опорного стакана подвески
3. Жгут проводки правого опорного стакана подвески
4. Жгут проводки вентилятора охлаждения двигателя
5. Жгут проводки компрессора и стеклоочистителя.

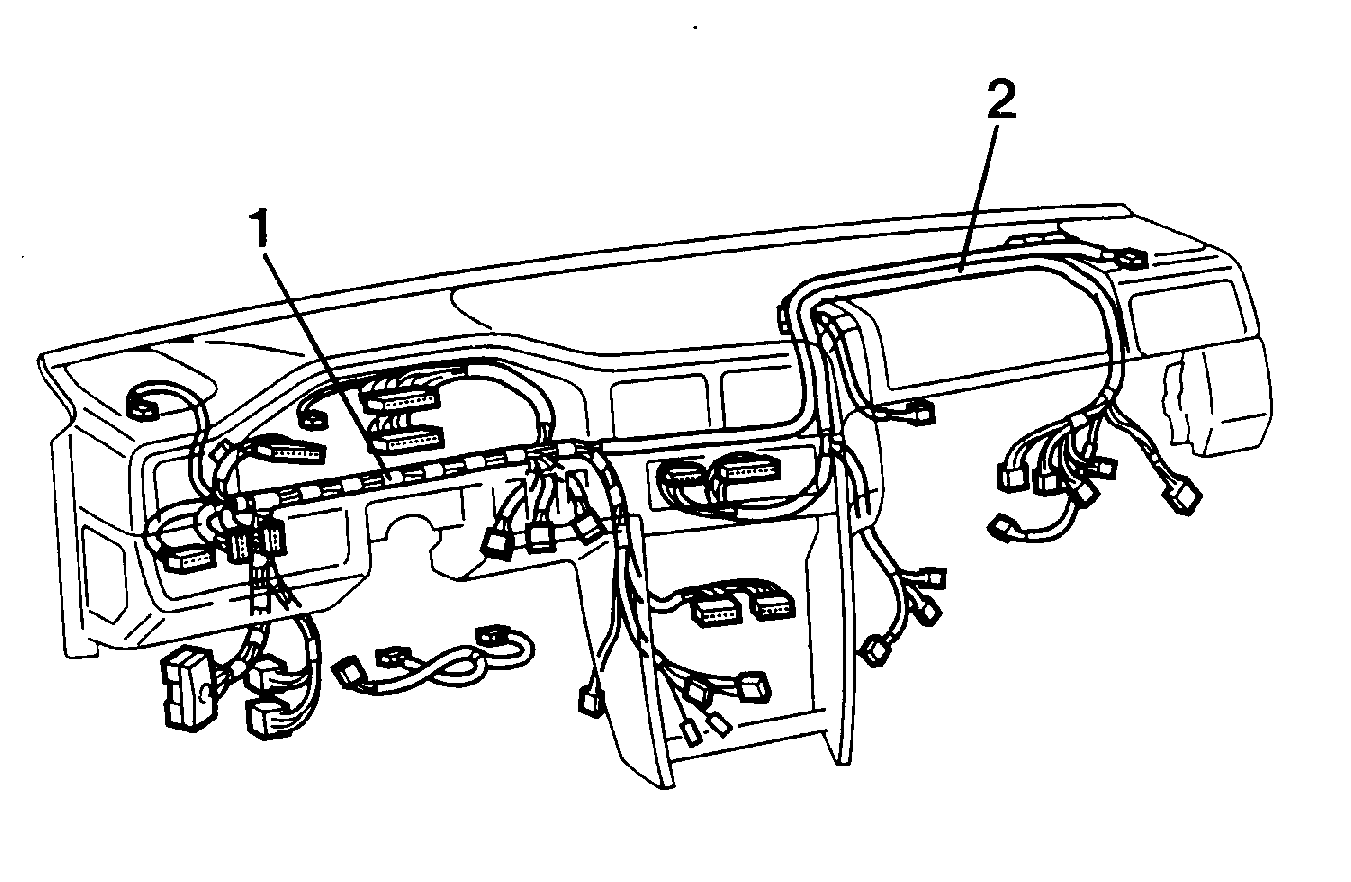

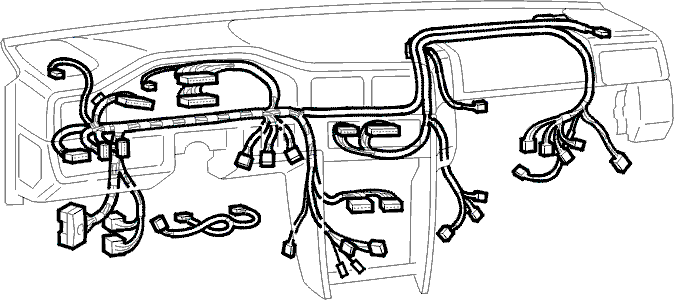

Жгуты проводки приборной панели

1. Жгут проводки комбинации приборов
2. Жгут проводки прожектора.
3. Жгут проводки электропривода стеклоподъемников и вентилятора
4. Жгут проводки электропривода люка в крыше
5. Жгут проводки индикатора переключателя передач

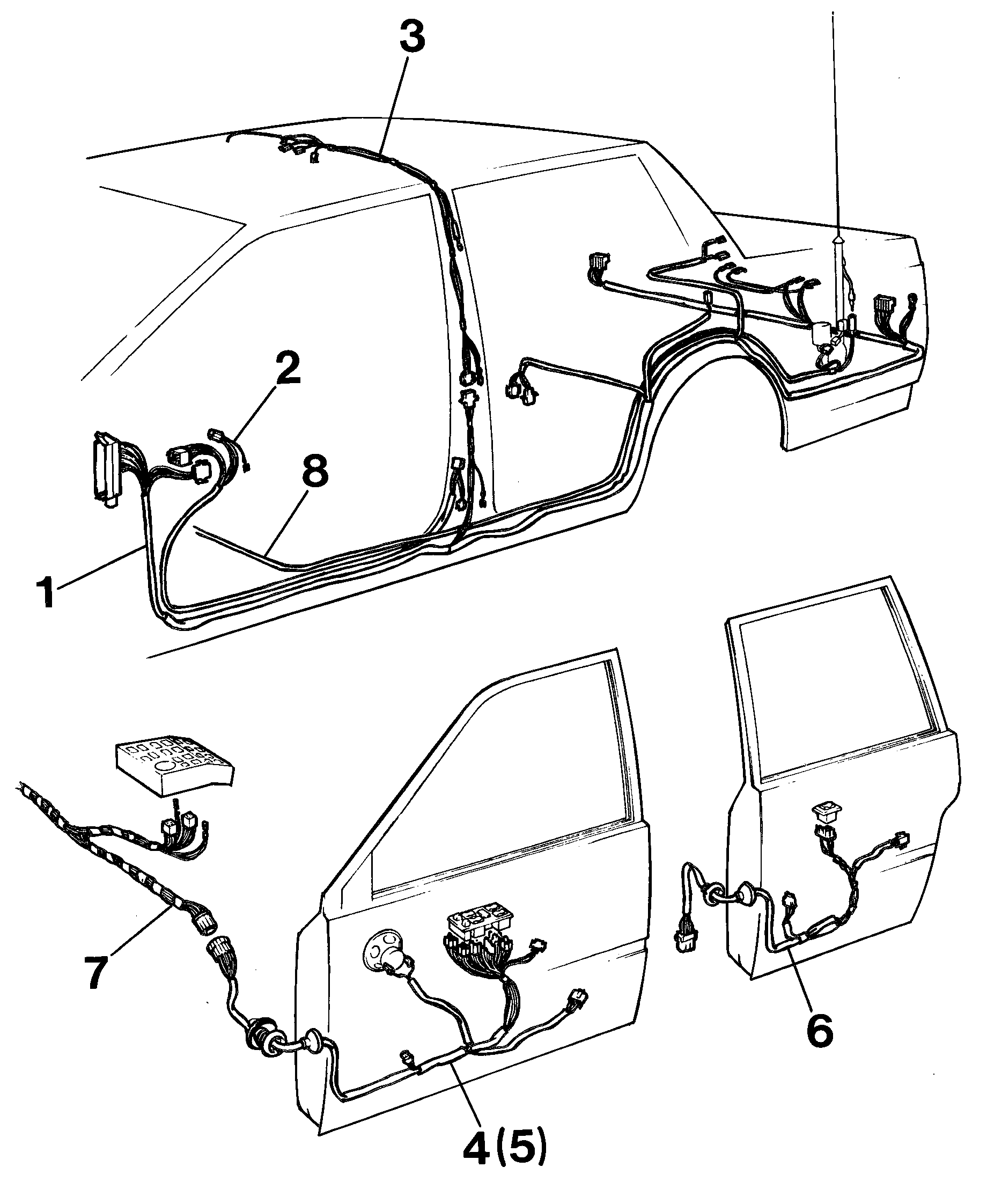

Жгуты проводки салона

1. Жгут проводки панели пола
2. Жгут проводки панели пола - двери
3. Жгут проводки освещения салона
4. Жгут проводки двери водителя
5. Жгут проводки двери пассажира
6. Жгут проводки задней двери
7. Жгут проводки приборной панели - двери
8. Жгут проводки антенны

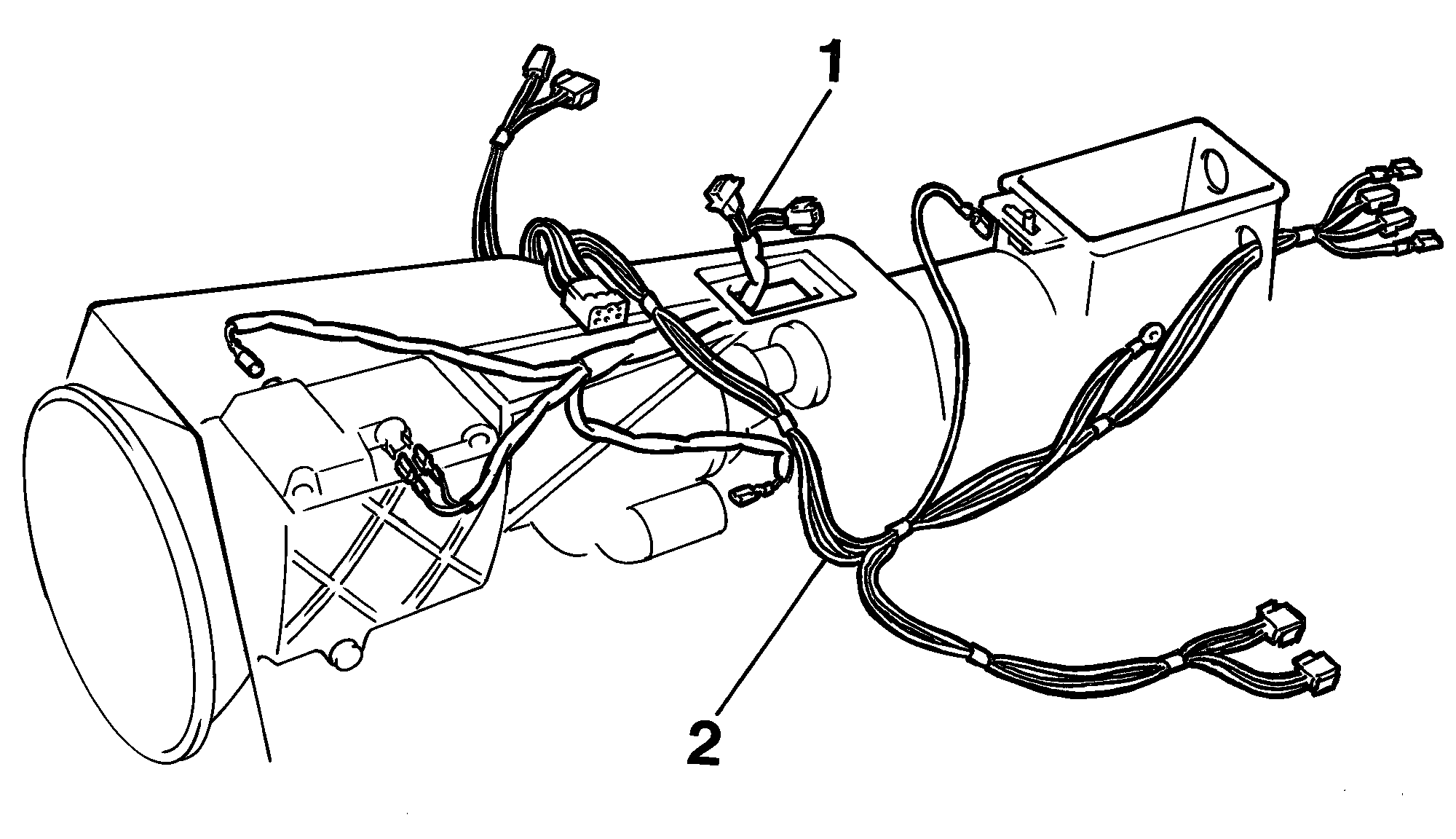

Жгуты проводки туннеля карданного вала

1. Жгут проводки повышающей передачи
2. Жгут проводки туннеля карданного вала

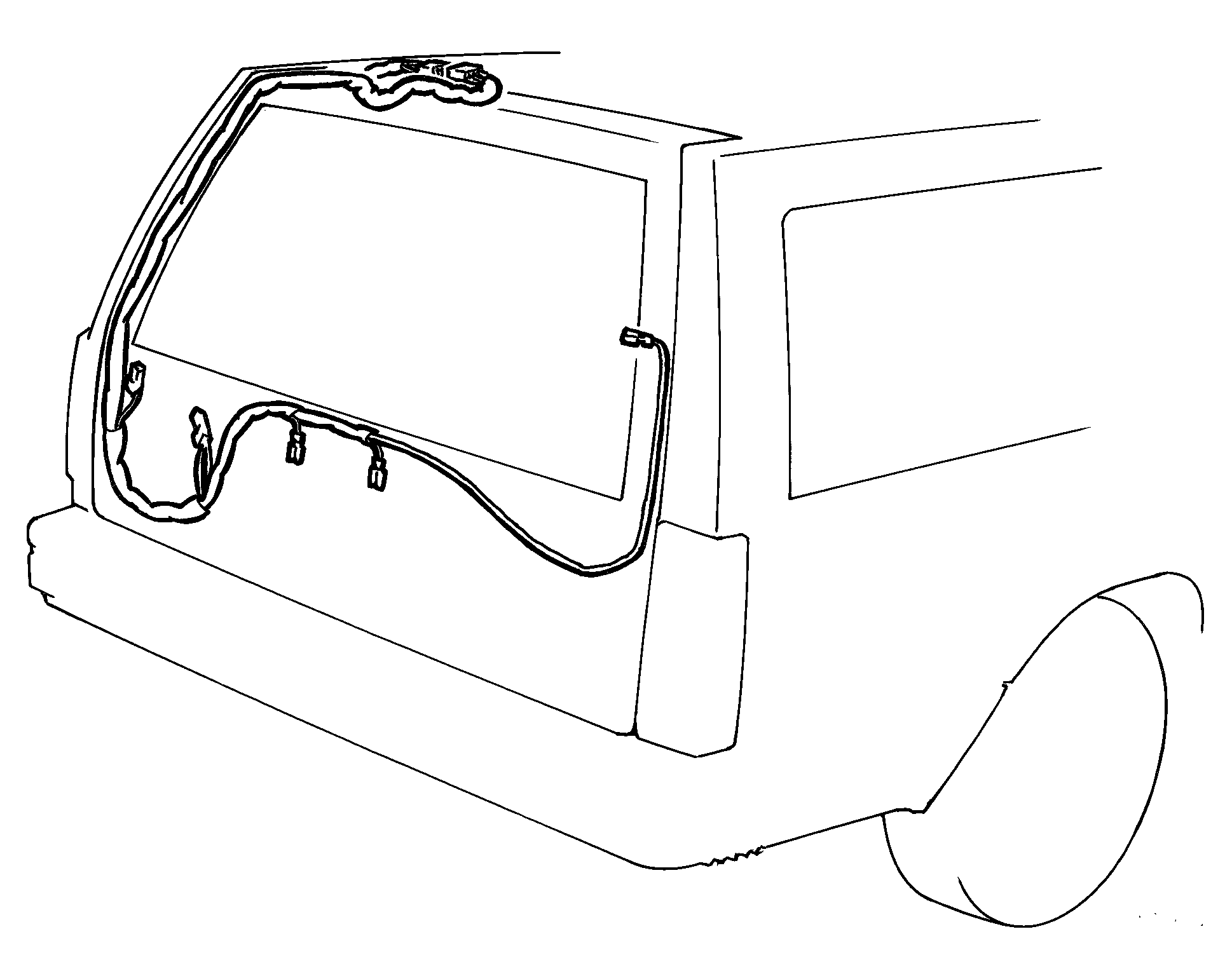

Жгут проводки двери задка, 5-дверные

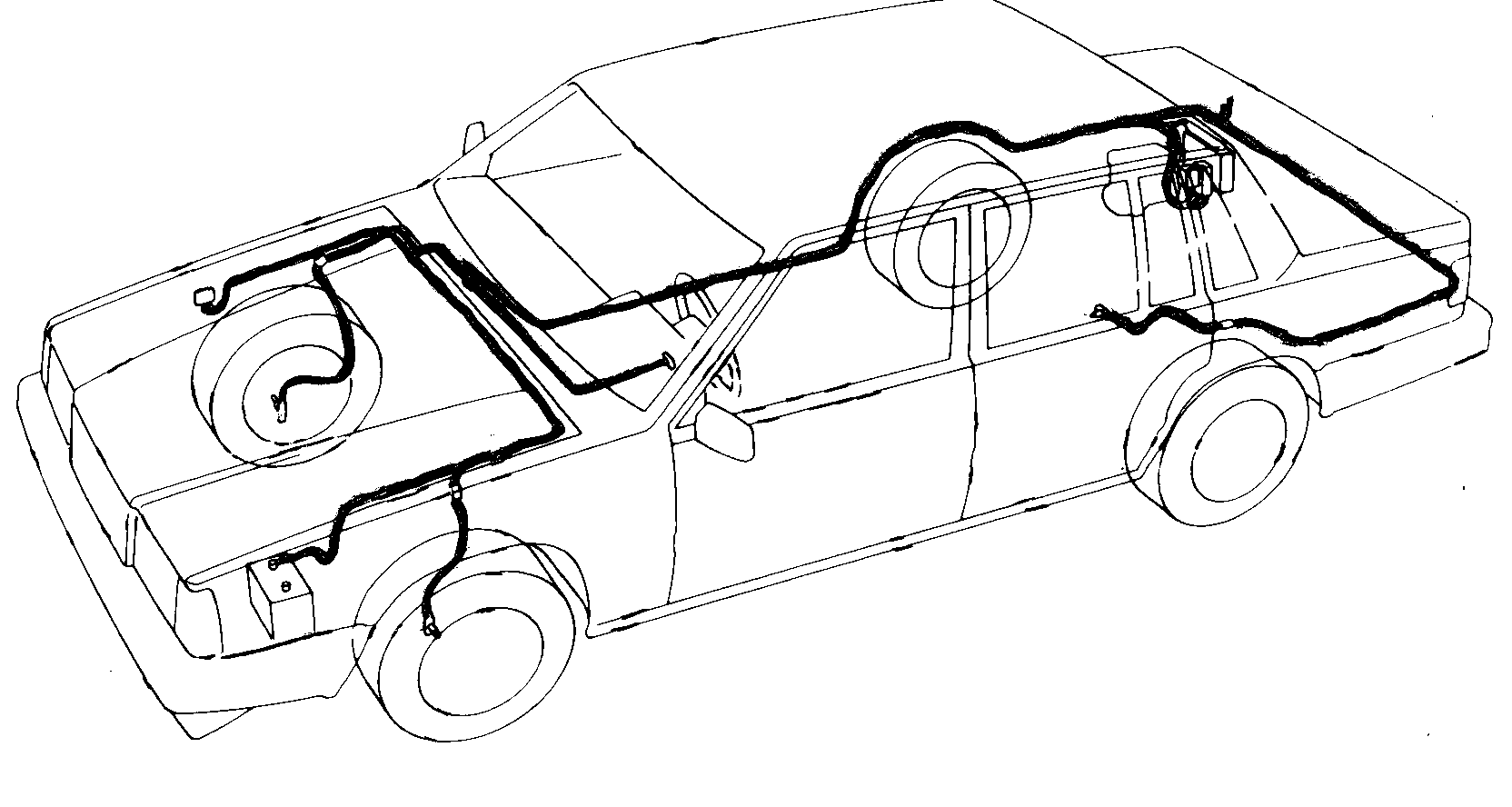

Жгут проводки системы ABS -1987

Жгут проводки системы ABS 1988 - 1995

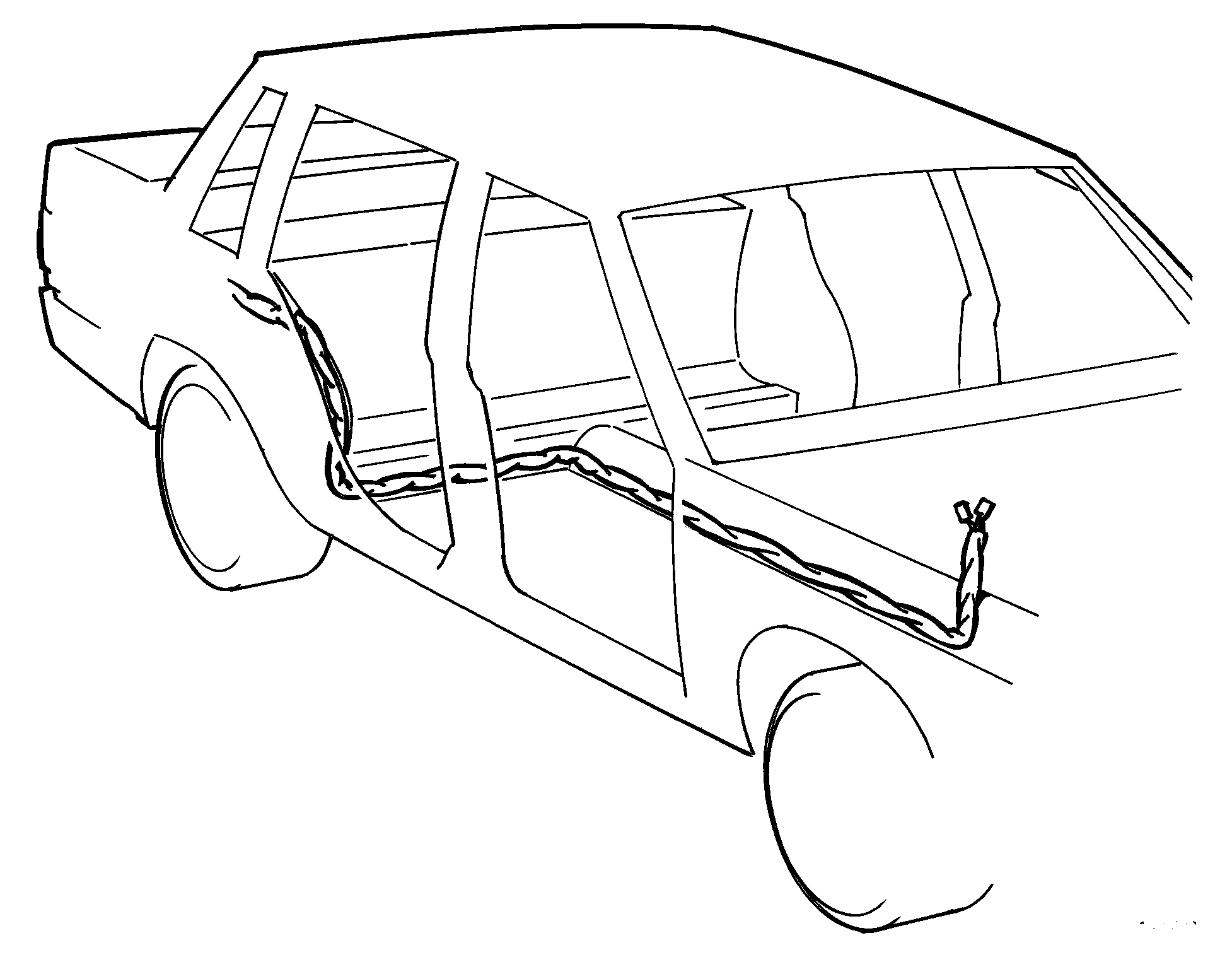

Жгут проводки дополнительного оборудования

Жгут проводки дополнительного оборудования в
задней части автомобиля должен располагаться вдоль
туннеля карданного вала, если в инструкциях по его
монтажу не
указано иное.

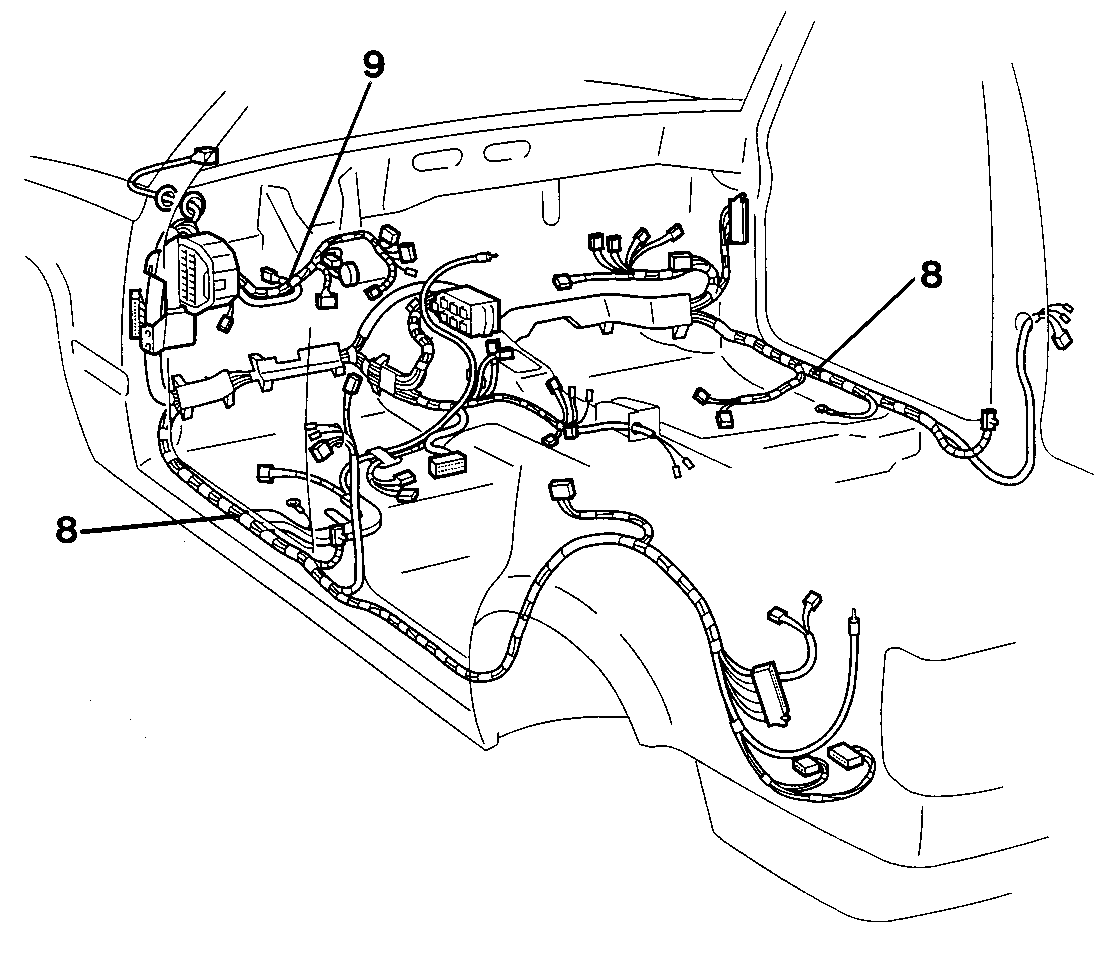

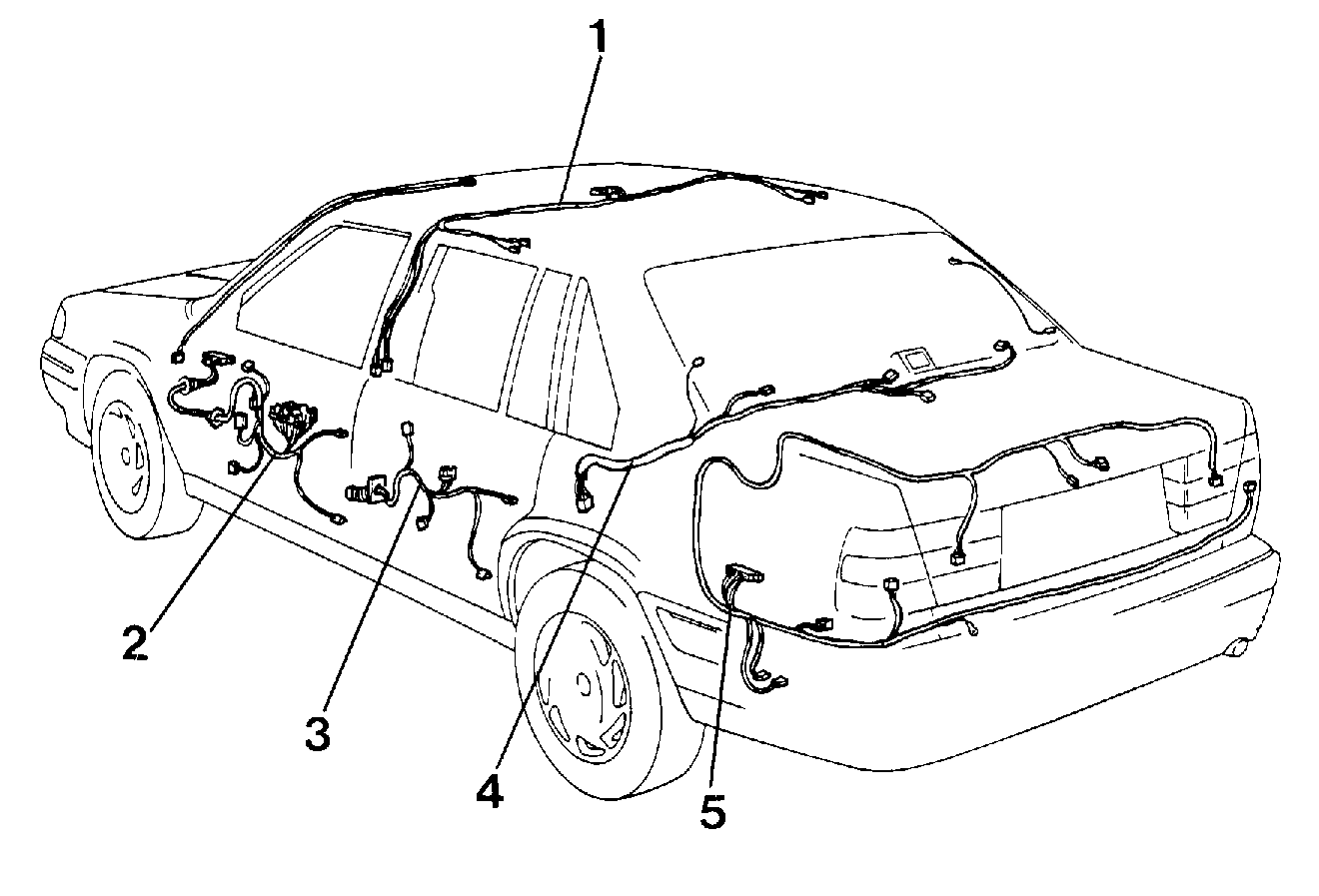

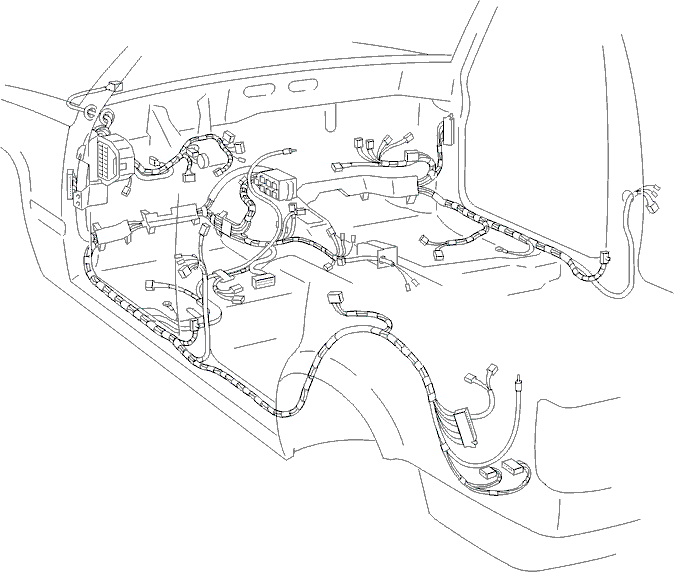

Жгуты проводки салона
960 1995-

1 Жгут проводки освещения салона2 Жгут проводки двери водителя3 Жгут проводки задней боковой двери4 Жгут проводки вещевой полки5 Жгут проводки багажника

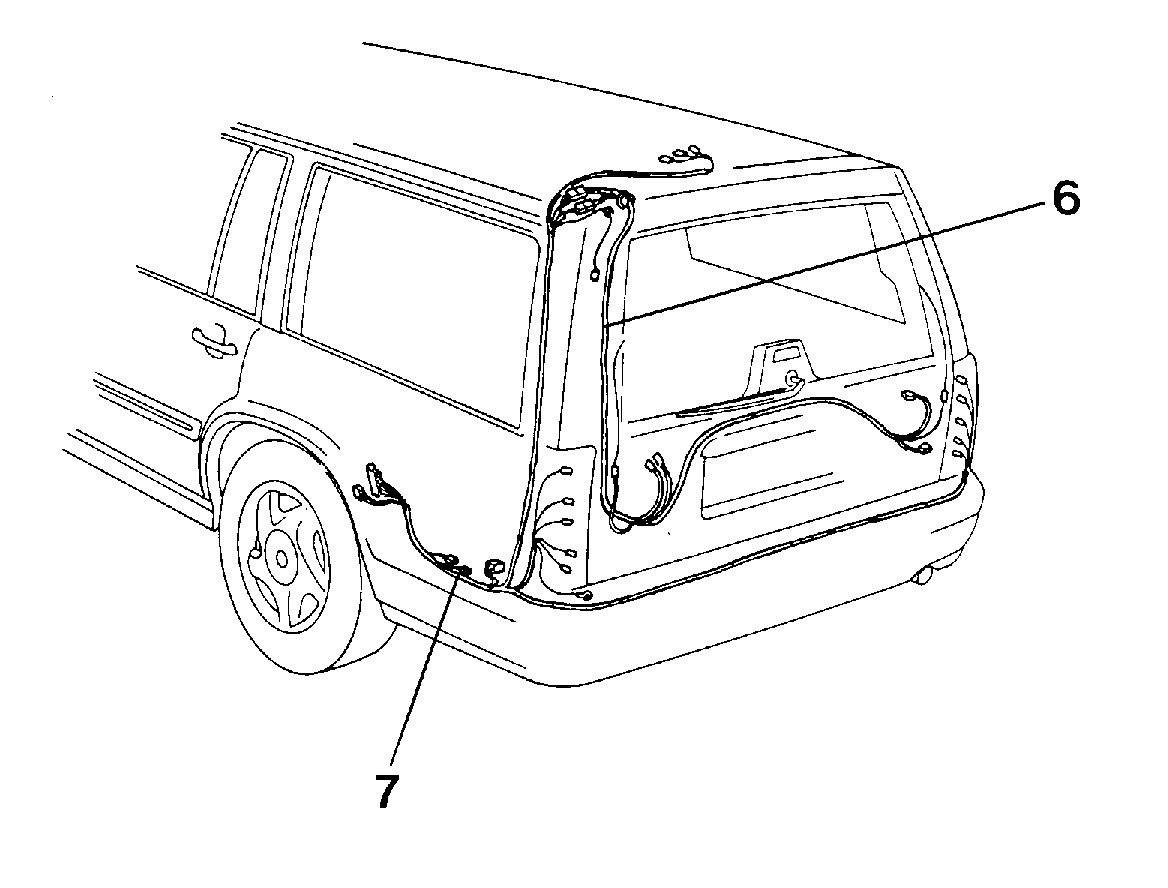

6 5-дверные, жгут двери задка7 5-дверные, жгут багажного отделения

8 Жгут проводки салона9 Жгут проводки приборной панели

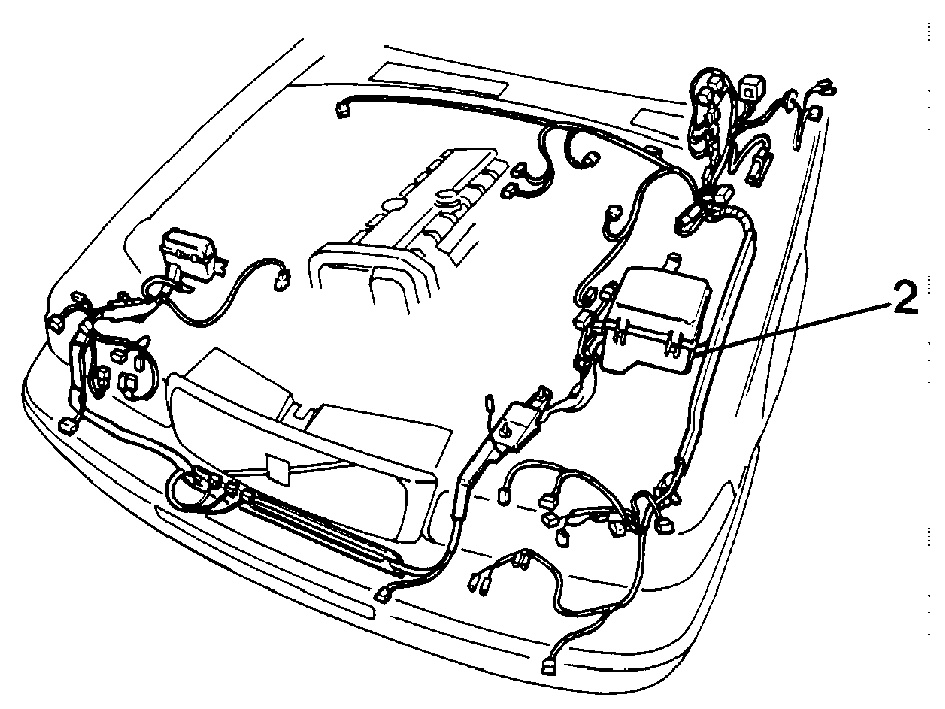

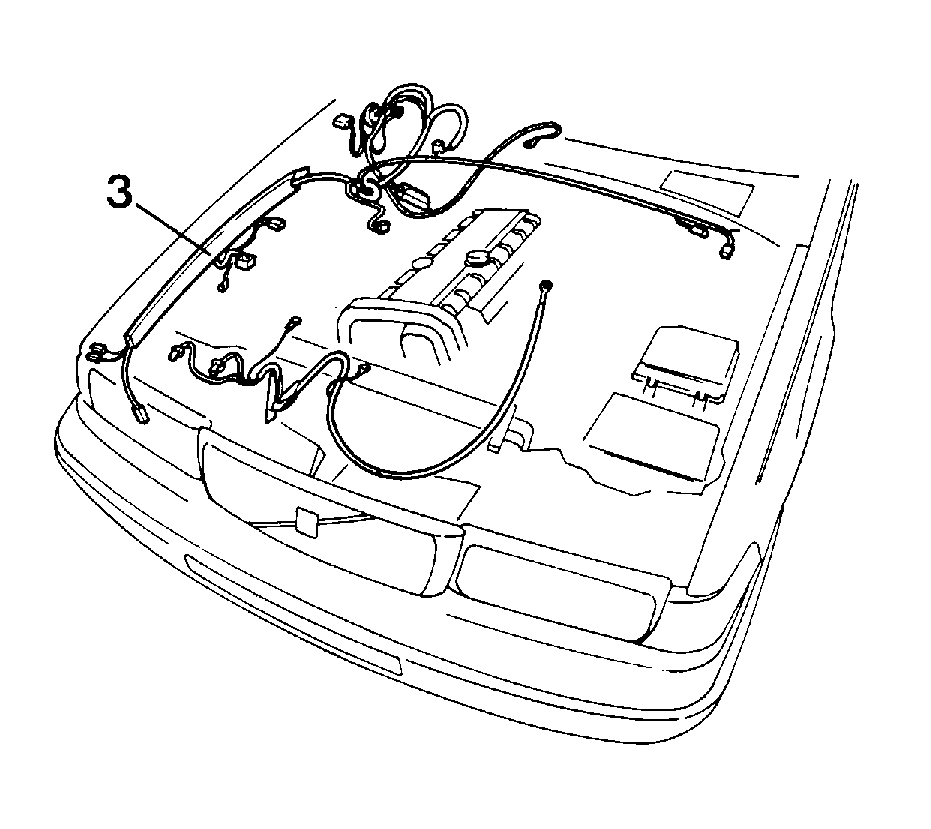

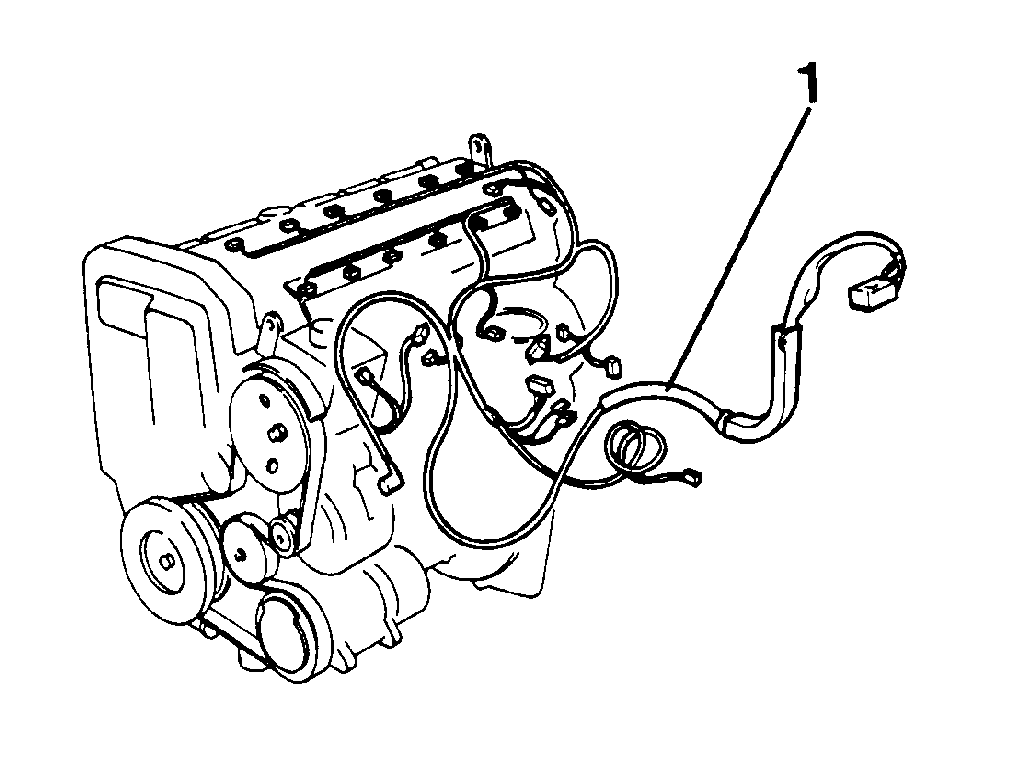

Жгут проводки двигателя
960 1995-

-1 Жгут проводки двигателя

2 Жгут проводки арки левого колеса

3 Жгут проводки системы ABS
