Жгут проводов тягово-сцепного устройства с 7-контактным разъемом (шасси № -175378)

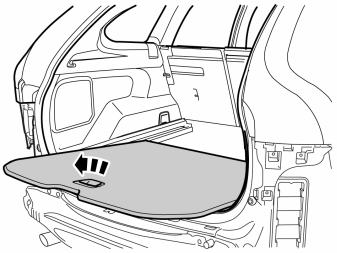

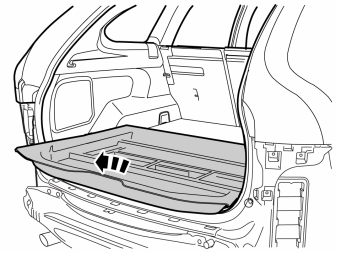

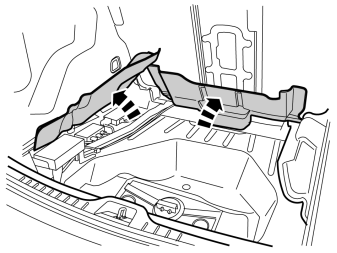

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

A

B

Относится к автомобилям с несъемным фаркопом

• Возьмите три винта с гайками из комплекта и установите контактный разъём в кронштейн.

• Извлеките резиновую изолирующую втулку из пола и отложите ее в сторону. Она больше не будет использоваться.

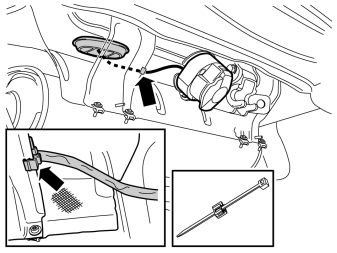

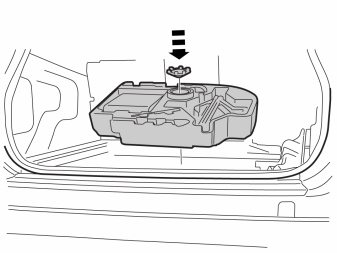

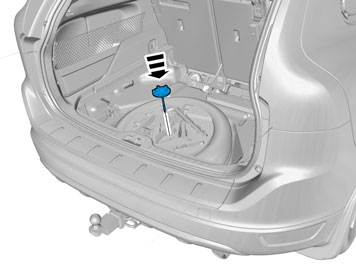

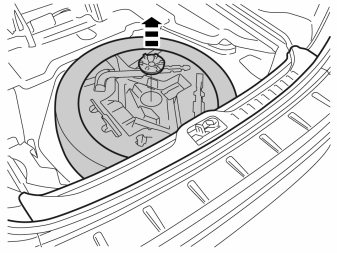

• Вставьте кабель с контактным разъёмом в отверстие в нише для запасного колеса.

Примечание: Установите резиновую изолирующую втулку так, чтобы внутри кабель был направлен влево.

• Зафиксируйте жгут кабелей на левом кронштейне экрана излучаемого тепла кабельной стяжкой из комплекта. Установите зажим таким образом, чтобы жгут кабелей не приближался к острому краю кронштейна. Пока не затягивайте кабельную стяжку.

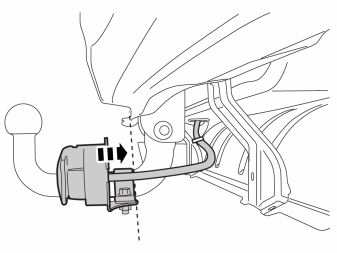

• Перенесите лотковую опору контактного разъёма в начало радиуса крюка.
• Выровняйте лотковую опору контактного разъёма так, чтобы она располагалась прямолинейно. Затяните ее слегка, не пока не слишком сильно.

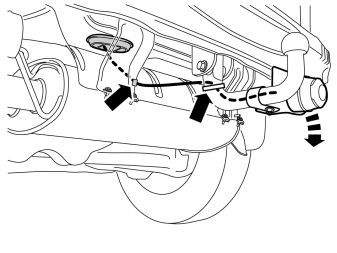

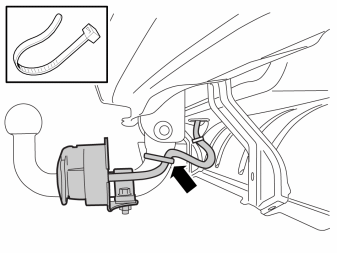

• Прикрепите кабель к фаркопу кабельной стяжкой, как показано на иллюстрации. Пока не затягивайте кабельную стяжку.

• Отрегулируйте длину кабеля между резиновой изолирующей втулкой, хомутами и контактным разъёмом.
• Затяните хомут на кронштейне экрана излучаемого тепла, но не затягивайте хомут на крюке.
• Вдавите резиновую изолирующую втулку в пол.
• Отогните лотковую опору вместе с контактным разъёмом слегка вниз так, чтобы она не мешала, когда прикрепляется бампер.

Относится к автомобилям со съемным фаркопом

• Извлеките резиновую изолирующую втулку из пола и отложите ее в сторону. Она больше не будет использоваться.

• Возьмите три винта, гайки и жгут кабелей из комплекта и вставьте жгут кабелей вместе с резиновой изолирующей втулкой в отверстие в кузове.

• Установите контактный разъём на кронштейн и затяните.

Примечание: Установите резиновую изолирующую втулку так, чтобы внутри кабель был направлен влево.
- Отрегулируйте длину кабеля от контактного разъёма до резиновой изолирующей втулки.
- Вдавите резиновую изолирующую втулку на место.

• Зафиксируйте жгут кабелей на левом кронштейне экрана излучаемого тепла кабельной стяжкой из комплекта. Установите зажим таким образом, чтобы жгут кабелей не приближался к острому краю кронштейна.
• При необходимости, отрегулируйте длину жгута кабелей между зажимами и резиновой изолирующей втулкой.

• Отсоедините лобовой замок на контактном разъёме жгута кабелей, осторожно отводя фиксатор вниз и перемещая фиксатор вперед.

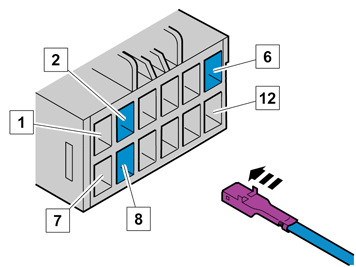

• Присоедините голубой (BL) свободный провод жгута кабелей к одной из позиций контактного разъёма - 2, 6 или 8 - в зависимости от требуемой функции:2 = зарядка6 = лампа заднего хода8 = задний противотуманный фонарь

Позиция - кабель - функция

• 1 - зеленый (GN) - лампа правого указателя
• 2 - голубой (BL) - зарядка
• 3 - красный (R) - левая лампа тормоза
• 6 - голубой (BL) - лампа заднего хода
• 7 - красный (R) - правая лампа тормоза
• 8 - голубой (BL) - противотуманные фонари
• 10 - желтый (Y) - лампа левого указателя
• 12 - коричневый (BN) - Габаритные огни

• Вдавите лобовой фиксатор в контактный разъём.

• Отогните вверх и закрепите изоляцию.

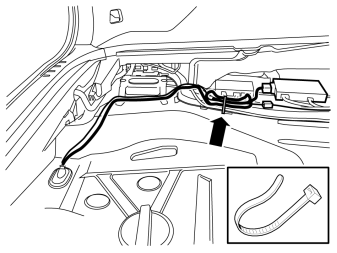

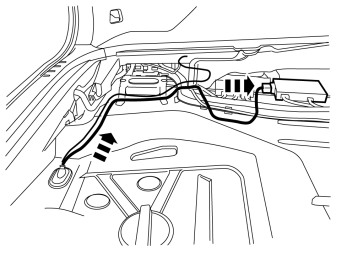

• Проложите кабель вместе с проводом заземления от резиновой изолирующей втулки. Проложите его спереди ножек кронштейна модуля управления электрическим стояночным тормозом вплоть до блока TRM.
• Присоедините контактный разъём к блоку TRM.

Примечание: Если автомобиль оснащен блоком MMM, кабели прокладываются и зажимаются таким же способом для этого подпорками кронштейна.

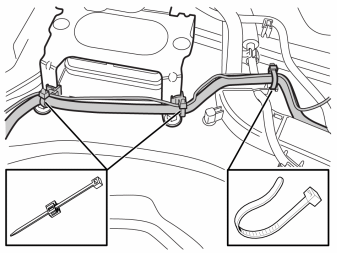

• Зафиксируйте оба кабеля на обеих ножках кронштейна блока управления электрическим стояночным тормозом. Используйте кабельные стяжки как с зажимами, так и без них.

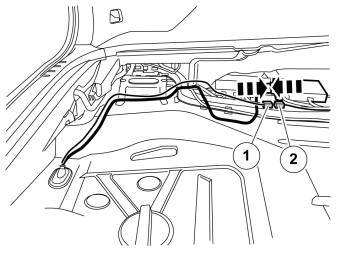

• Присоедините вилочную часть черного контактного разъёма (1) провода заземления к соответствующей розеточной части контактного разъёма (2) на кабеле, идущем от переднего выхода кабелепровода.

• Зафиксируйте излишек кабеля на кабельном канале кабельными стяжками из комплекта.

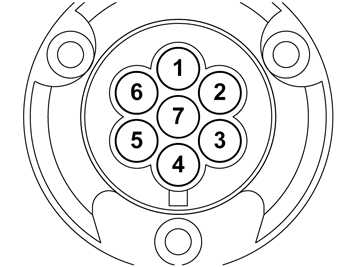

Проверка 7-штырькового контактного разъёма

Примечание: Для надлежащего функционирования модуль прицепа (TRM) должен быть запрограммирован с использованием программного обеспечения.

Позиция - функция

1. лампы левых указателей
2. Задние противотуманные фонари / Зарядка / Фонари заднего хода
3. масса
4. лампы правых указателей
5. задний правый габаритный огонь
6. лампа тормоза
7. задний левый габаритный огонь

A

B
