Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007–2013 |
| C30 Electric | — | 2011–2013 |
| C70 (06-) | — | 2006–2013 |
| S40 (04-) | — | 2004–2012 |
| S60 (-09) | — | 2001–2009 |
| S80 (-06) | — | 1999–2006 |
| V50 | — | 2004–2012 |
| V70 (00-08) | — | 2000–2008 |
| V70 XC (01-) / XC70 (-07) | — | 2001–2007 |
| XC90 | — | 2003–2015 |
Снятие и установка
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Общая информация

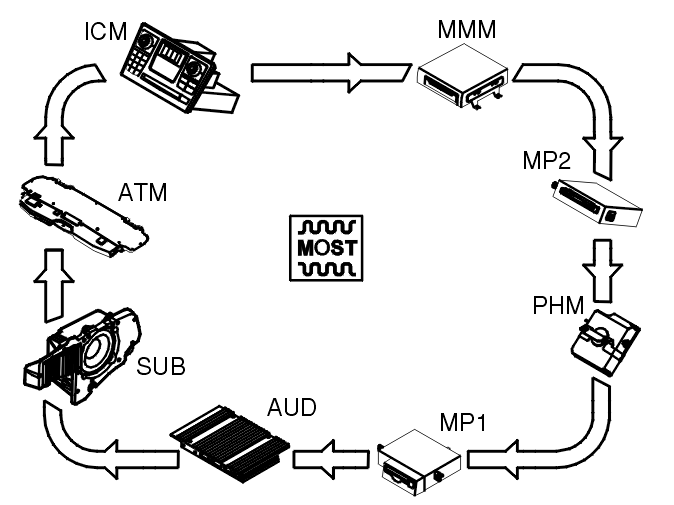

Компоненты в информационно-развлекательной системе являются частью оптической сети, известной как шина MOST. (Ориентированная на аудиовизуальную информацию системная транспортировка). Сеть состоит из оптоволоконных кабелей (полимерные оптические световоды), специальных разъемов для оптоволоконных кабелей и узлов MOST, т.е. модулей управления, подсоединенных к шине MOST.Данные, например музыка, передаются по оптоволоконным кабелям в виде световых сигналов. Шина MOST представляет собой кольцо, которое, чтобы оно работало, не должно быть разъединено. Ни один компонент информационно-развлекательной системы не будет работать, если имеется разрыв оптоволоконного кабеля или если отсоединен разъем. Концы световодов должны также быть чистыми, чтобы проходил свет.
Для световода необходим больший радиус изгиба, чем для медного кабеля. Радиус изгиба не должен быть меньше, чем 25 мм. Если световод изогнут чрезмерно, будет пропускаться недостаточное количество света.
Примечание: Оптоволоконные кабели нельзя сращивать.
Поврежденные оптоволоконные кабели можно ремонтировать, если остается отрезок, достаточно длинный для установки нового зажима (4). Если оставшийся световод не достаточно длинный, необходимо проложить новый оптоволоконный кабель параллельно с поврежденным световодом.
Примечание: Оптоволоконные кабели чувствительны к изгибанию и пережатию. Будьте осторожны при прокладывании и закреплении.
Разборка разъема (2)
Примечание: Имеется один световод для входного сигнала и один световод для выходного сигнала. Система не будет работать, если их поменять местами.

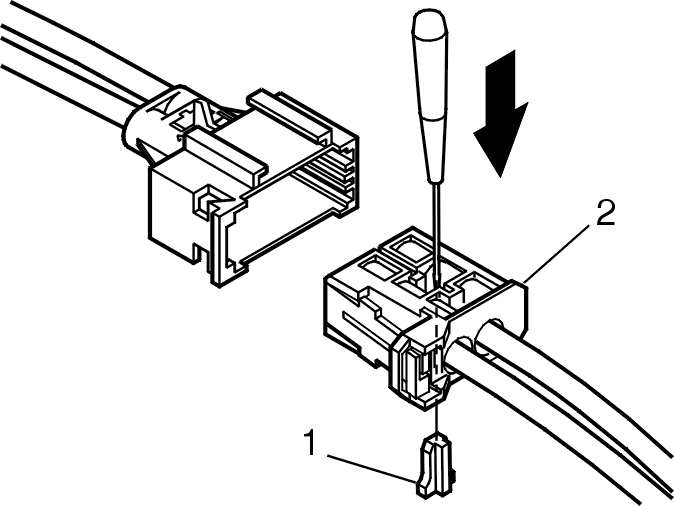

Выдавите защелку (1) при помощи отвертки.

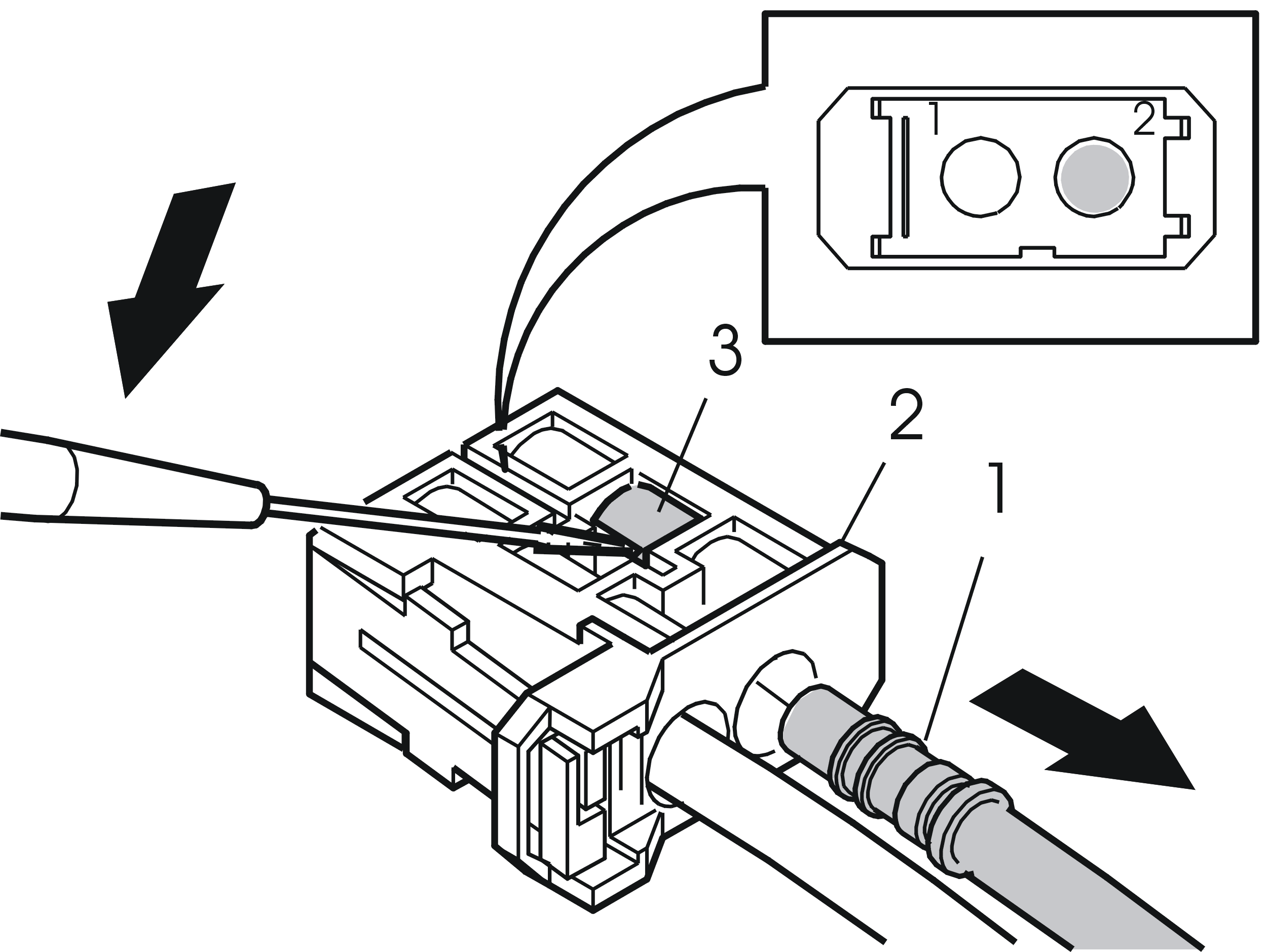

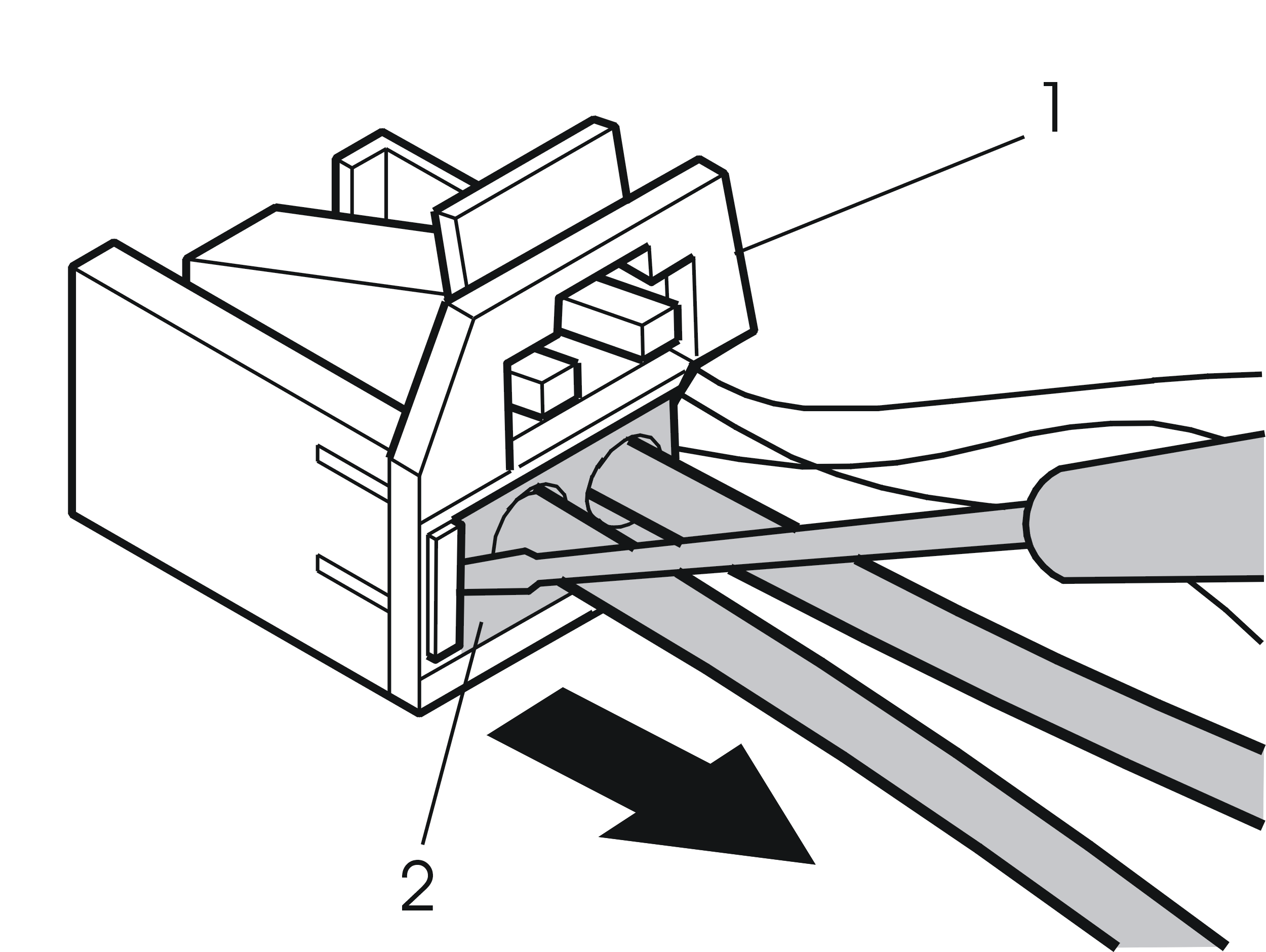

Откройте защелки (3) отверткой.Вытяните зажим (1). Отметьте его расположение.
Разборка комбинированного разъема (оптический и электрический проводник) (1)
Освободите защелку отверткой. Снимите внутреннюю секцию (2).Снимите зажим. См. Разборка разъема (2)
Установка зажима

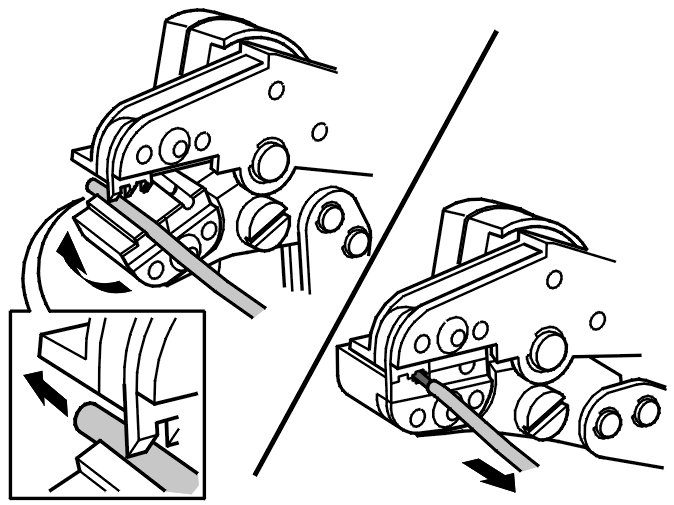

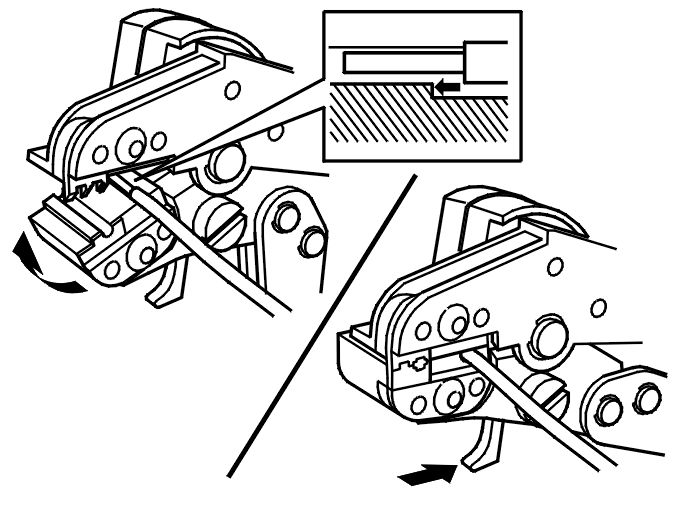

Отрежьте требуемый отрезок (+10 мм) оптоволоконного кабеля.Зачистите оптоволоконный кабель. Используйте инструмент 🔧 FIBERAVBITARE, как показано на иллюстрации
Зачистите оптоволоконный кабель. Используйте инструмент 🔧 FIBERAVBITARE, как показано на иллюстрации.

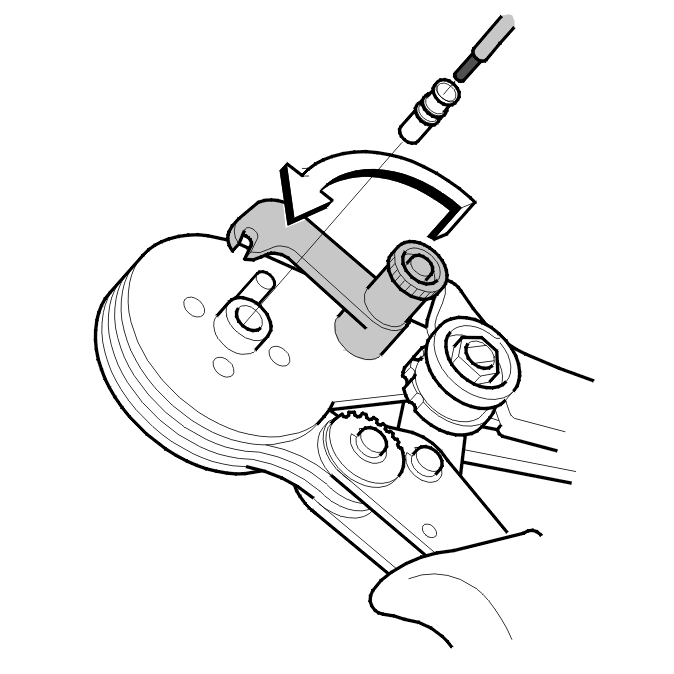

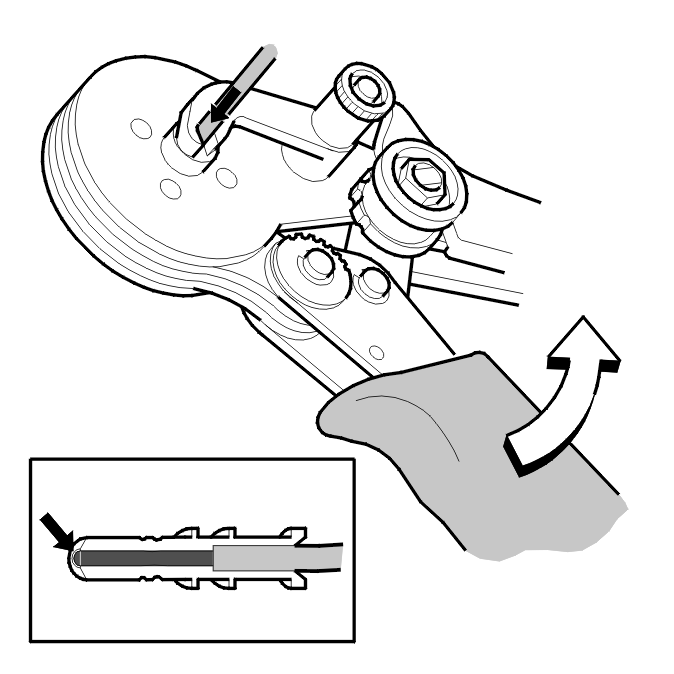

Выровняйте зажим. Используйте инструмент 🔧 FERRULKRIMPTÅNG, как показано на иллюстрации.
Убедитесь, что зажим закреплен и расположен край в край со световодом.
Сборка разъема
Примечание: Имеется один световод для входного сигнала и один световод для выходного сигнала. Если они перепутаны, система не будет работать.

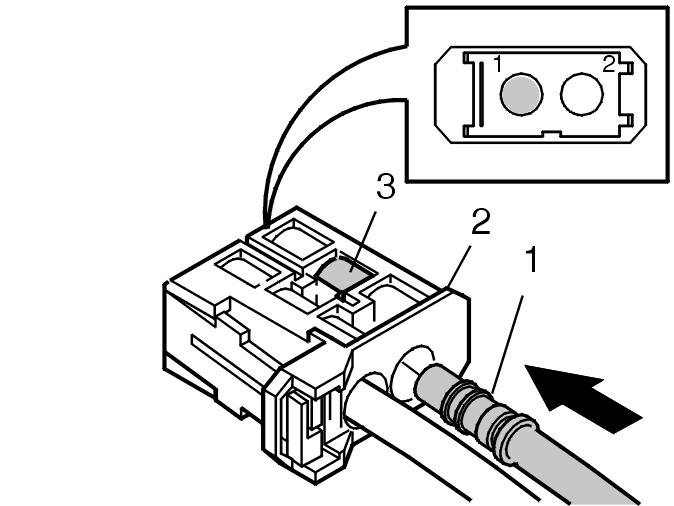

Вдавите зажим (1) на место в разъеме (2).

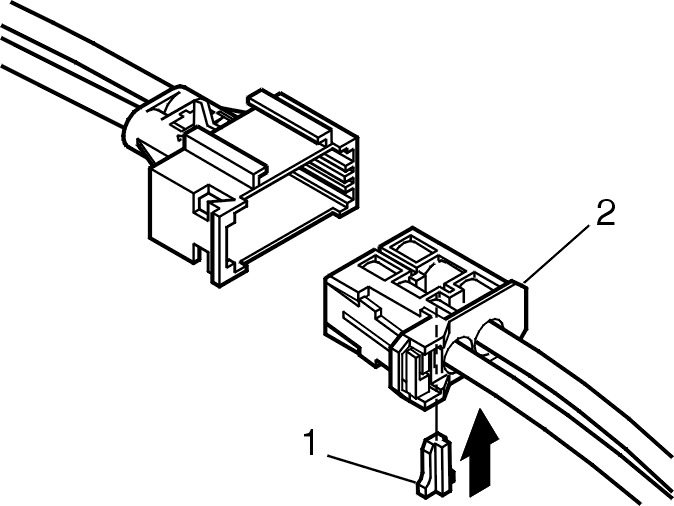

Установите защелку (1).
Сборка комбинированного разъема (2 оптических и 4 электрических проводника)
Установите зажим. См. Сборка разъема.

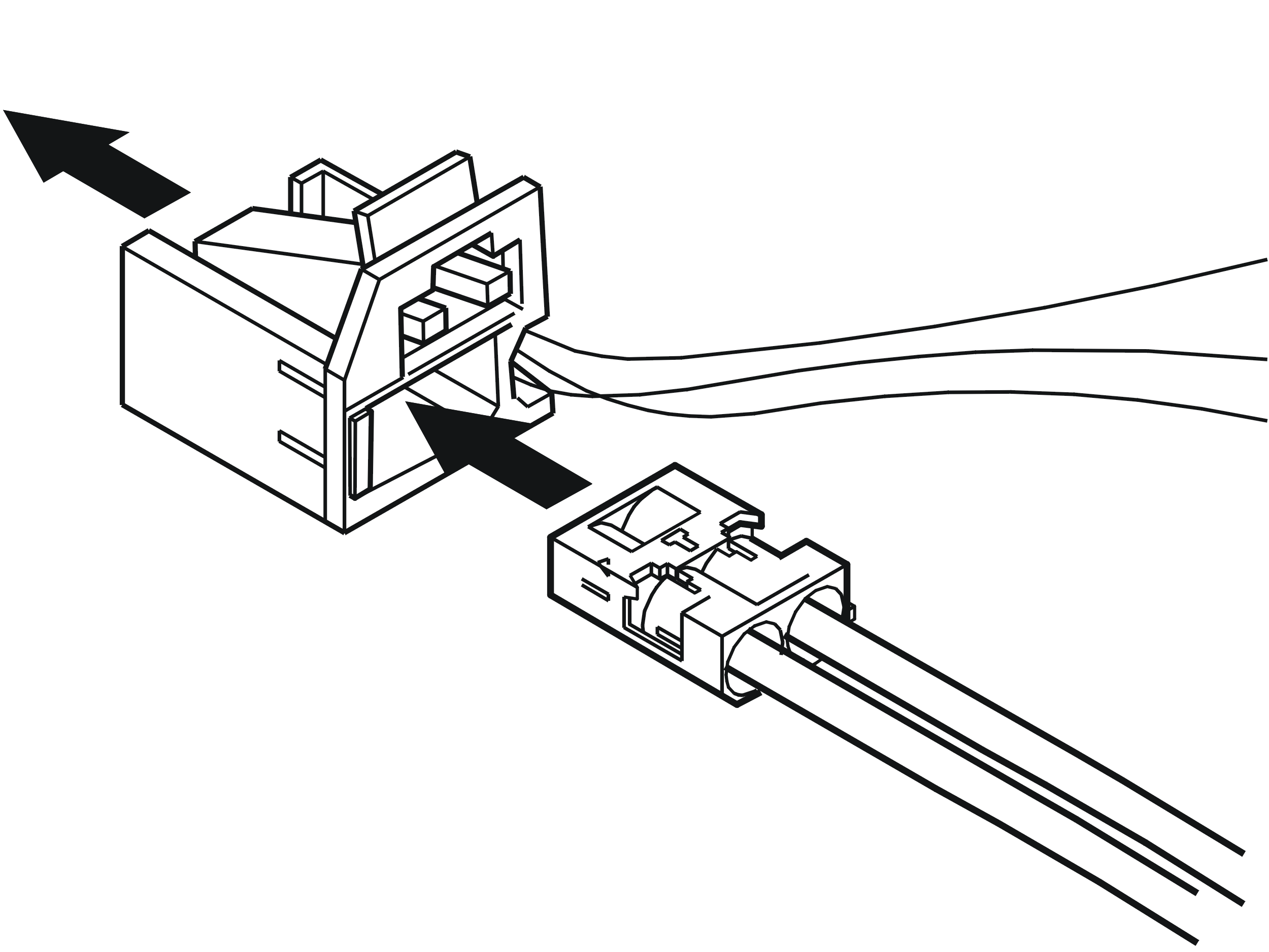

Вдавите внутреннюю секцию на место в комбинированном разъеме.
Заключительные операции
Проверьте ремонт. См. Проверка жгута оптических проводов Optisk ledningsmatta kontroll.
