Зеркало заднего вида, складное (2011, 2012)

Осторожно: Подождите минимум одну минуту, прежде чем разъединять контактные разъемы или снимать другое электрооборудование.

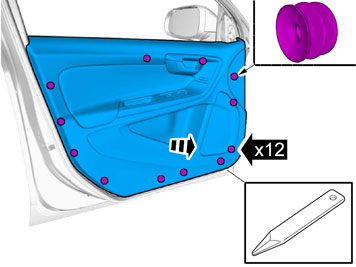

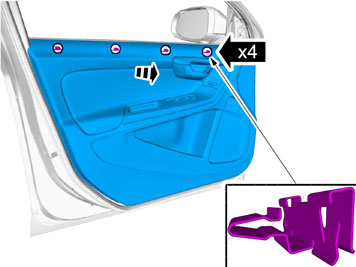

• Снимите панель. Освободите возможный контактный разъем.

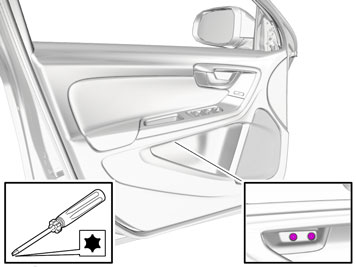

• Выверните винты.

Примечание: Зажимы состоят из двух частей.

• Отсоедините контактные разъемы.

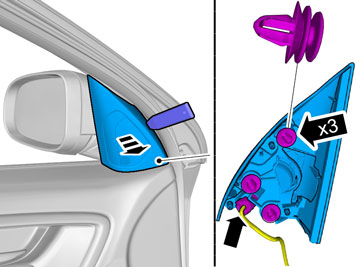

• Снимите панель.

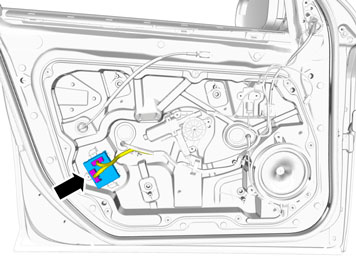

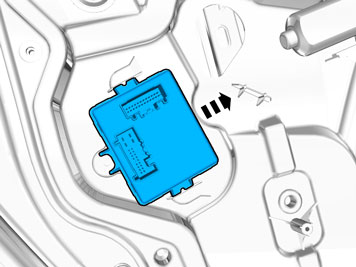

Касается при замене модуля управления.

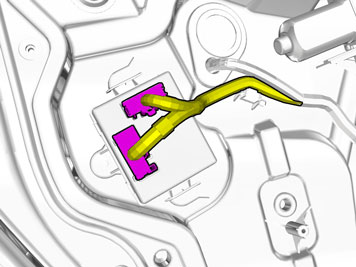

• Отсоедините контактные разъемы.

• Не используйте эту деталь/детали повторно.

• Подсоедините контактные разъемы.

Относится ко всем моделям

Относится ко всем моделям

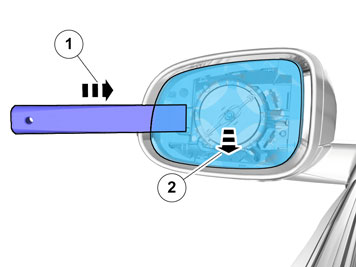

• Снимите стекло в зеркале заднего вида.

Осторожно: Будьте осторожны - стекло может легко треснуть.

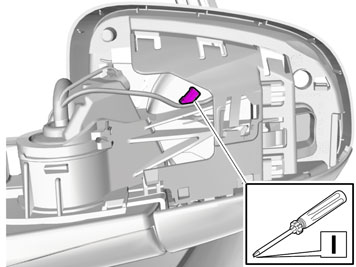

Используйте специальный инструмент: 9997390 Клин

• Отсоедините контактные разъемы.

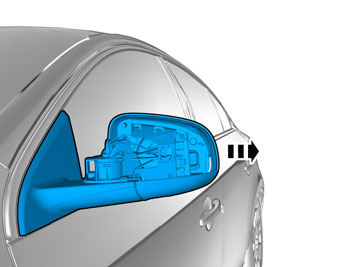

• Осторожно отсоедините деталь.

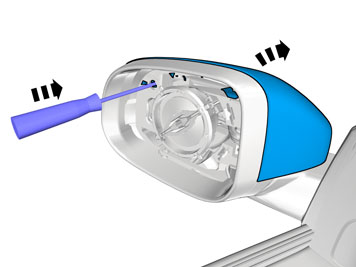

• Освободите крюк.

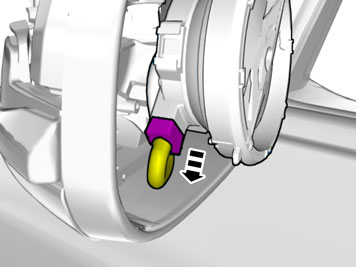

• Отсоедините контактный разъем.

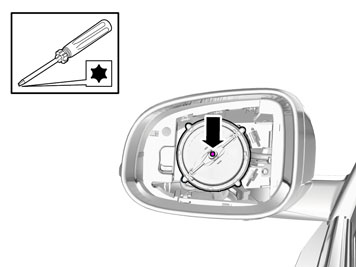

• Освободите винт/винты.

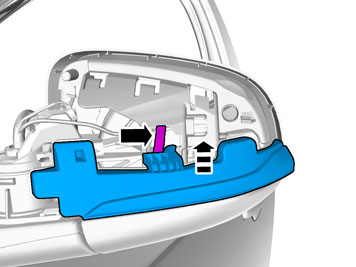

• Освободите крюк.

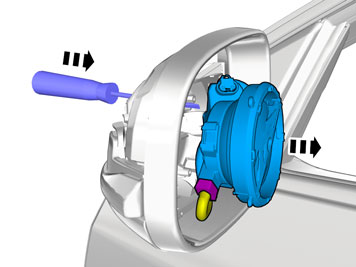

• Снимите блок электродвигателя.

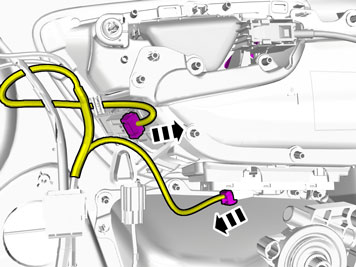

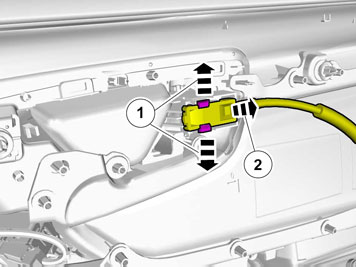

• Отсоедините контактный разъем/контактные разъемы.

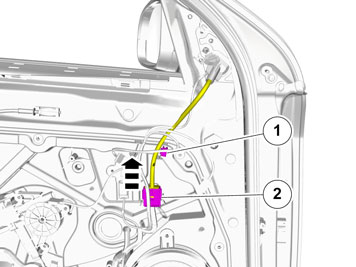

• Отсоедините зажим жгута проводки (1).
• Отсоедините контактный разъем (2).

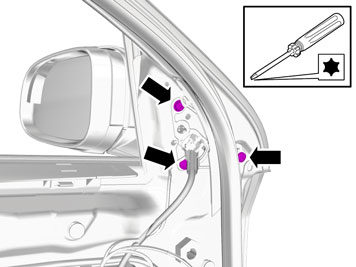

• Выверните винты.

• Не используйте эту деталь/детали повторно.

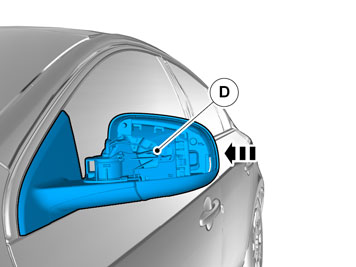

• Установите на место снятые детали в обратном порядке.

• Подсоедините контактный разъем. Повторите все шаги метода для другой стороны.

• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.
