Зеркало заднего вида, складное (2007, 2008)

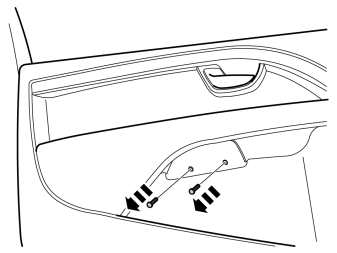

• Поверните ключ зажигания в положение 0.

Примечание: Подождите не менее трёх минут перед тем, как отсоединять разъемы или снимать другое электрооборудование.

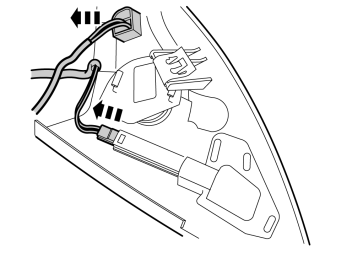

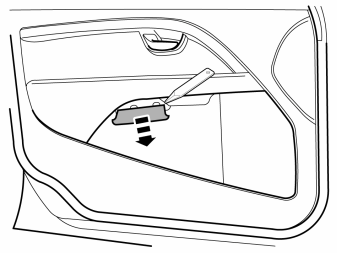

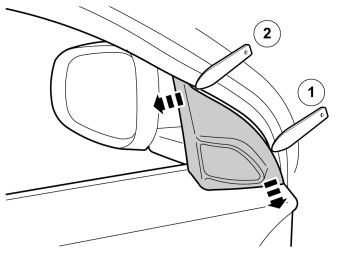

• Освободите имеющиеся контактные разъемы на задней стороне панели и отложите в сторону.

Иллюстрация A

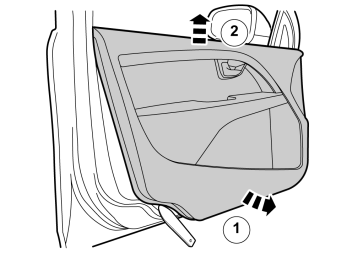

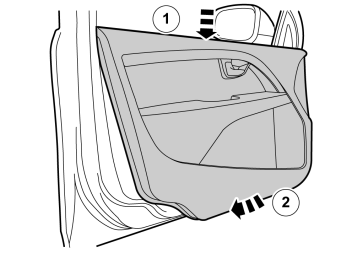

• Осторожно отогните панель в нижнем крае с помощью гладилки (она установлена с восемью зажимами) и затем отцепите ее в верхнем крае.

Иллюстрация B

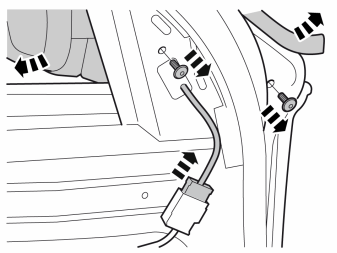

• Освободите трос для ручки двери.

Иллюстрация C

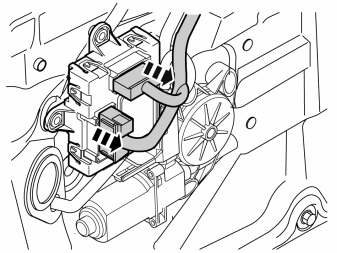

• Освободите контактные разъемы для модуля двери. Отложите панель.

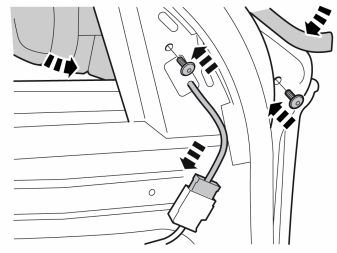

• Отсоедините контактные разъемы.
• Снимите винты. Они больше не будут использоваться.

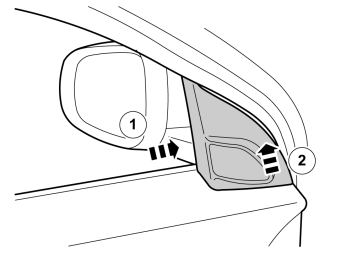

• Снимите зеркало заднего вида.

• Осторожно отогнув, снимите стекло зеркала заднего вида.

• Осторожно освободите два провода со стекла зеркала. Стекло будет использоваться снова.

• Выдавите крышку зеркала заднего вида с помощью маленькой отвертки. Крышка будет использовать снова.

• Осторожно освободите фонарь указателя поворота с корпуса зеркала заднего вида. Он крепится с помощью крепежных крючков по периметру.

• Освободите цоколь с лампой накаливания от фонаря указателя поворота. Фонарь указателя поворота будет использоваться снова.

• Снимите винт, крепящий двигатель зеркала.

• Освободите двигатель, осторожно отогнув крепежные крючки сбоку и снизу с помощью небольшой отвертки.
• Отцепите двигатель от остающегося крепежного крючка и освободите контактный разъем. Двигатель будет использоваться снова.

На некоторых моделях автомобилей отсутствует функция освещения. На них необходимо установить лампу и стекло.

• Возьмите корпус зеркала заднего вида, лампу накаливания и рассеиватель для подсветки из комплекта.
• Выньте провод с держателем лампы из зеркала заднего вида.
• Прижмите лампу накаливания в держатель.

• Установите цоколь с лампой накаливания в рассеиватель.

• Установите подсветку в корпус зеркала заднего вида.

• Прижмите цоколь с лампой накаливания в фонарь указателя поворота.

• Установите на место фонарь указателя поворота в корпус зеркала заднего вида.

• Подсоедините контактный разъем и установите двигатель зеркала в корпус зеркала заднего вида. Убедитесь в том, чтобы крепежные крючки зацепились.

• Установите и затяните винт для двигателя зеркала.

Иллюстрация A

Иллюстрация B

Иллюстрация C

• Прижмите старую крышку в корпус зеркала заднего вида. Прижмите ее по периметру, чтобы все крючки зацепились.

• Подсоедините провода к старому стеклу зеркала.
• Следите за тем, чтобы белые амортизационные листы попали в свои пазы.
• Прижмите стекло зеркала.

Пункты 24-28 касаются автомобилей, не имеющих модуля управления высокого уровня

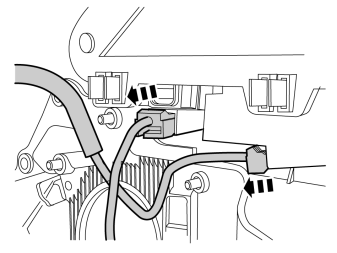

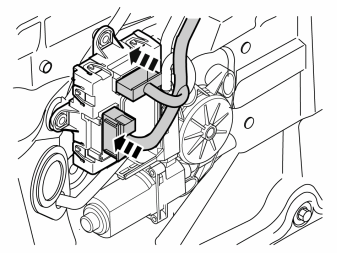

• Освободите контактные разъемы в модуле управления в дверной консоли на двери водителя.

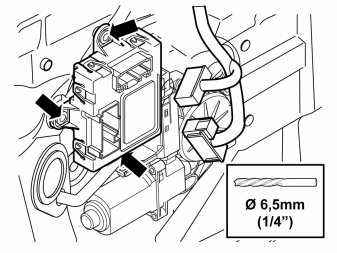

• Отогните жгут проводов и высверлите три заклепки с помощью сверла Ø6,5 мм (1/ 4"). Не повредите жгут проводов.
• Удалите стружку от сверления и остатки заклепок.

Иллюстрация A

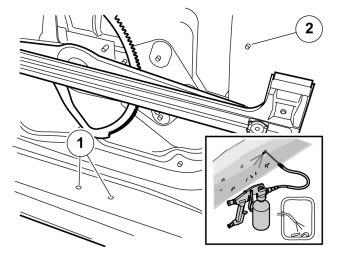

Две из заклепок (1) оказываются на основании двери, последняя заклепка (2) остается внутри консоли. Чтобы остатки заклепок не лежали и не создавали шум внутри двери, сделайте следующее:

Остаток заклепки (1)

• Впрысните маловязкое масло с антикоррозионной присадкой через сточные отверстия двери, чтобы удержать остатки заклепок. Используйте жидкотекучее масло с антикоррозионной присадкой, нанесенное с помощью инструмента 9814075. Следите за тем, чтобы всё основание двери стало покрыто.

Остаток заклепки (2)

• Найдите остаток заклепки - он обычно оказывается напротив отверстия.

Иллюстрация B

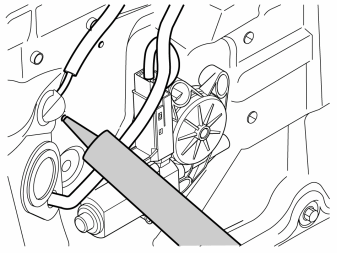

• Вдавите силикон из химического ассортимента компании Volvo. Убедитесь в том, что заклепка попала в него.

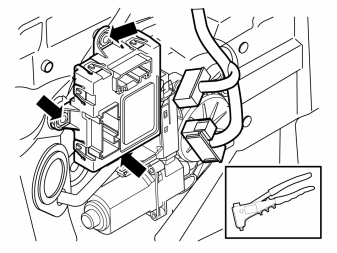

• Возьмите модуль управления и три заклепки из комплекта. Приклепайте модуль управления в консоли.

Относится ко всем моделям

• Установите новое зеркало заднего вида и затяните новыми винтами из комплекта.

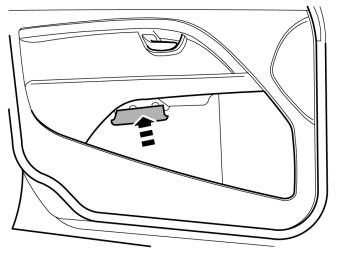

• Подсоедините контактные разъемы.

Иллюстрация A

• Проверьте, чтобы зажимы вокруг панели были целые и были установлены правильно (они разделяемые).

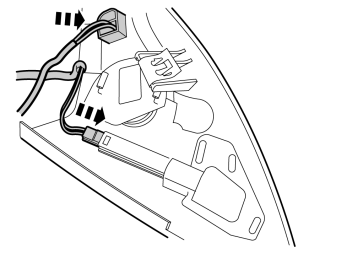

• Подсоедините контактные разъемы к модулю двери.

Иллюстрация B

• Подсоедините трос к ручке открывания.

Иллюстрация C

• Тщательно подгоните и прижмите зажимы в отверстия в дверной раме.

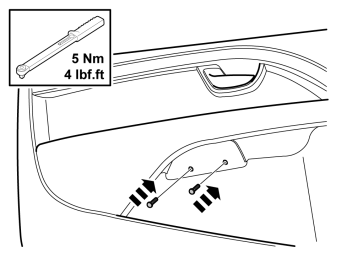

• Затяните панель двумя винтами, момент затяжки 5 Нм.

• Повторите все действия на другой стороне.

• В случае, если модуль управления двери водителя (DDM) был заменен, загрузите программное обеспечение согласно информации в VIDA.
• Загрузите программное обеспечение (прикладную программу) для функции дополнительного оборудования согласно информации по техобслуживанию в VIDA. См. VIDA или каталог аксессуаров для номера артикула у программного обеспечения.
• Запустите стеклоподъемники согласно:VIDAДиагностикаАвтомобильная коммуникацияРасширеннаяDDMИнициализация окнаИнициализация окна в передней двери
