Защитный лист, задний

Касается автомобилей с буксирным крюком

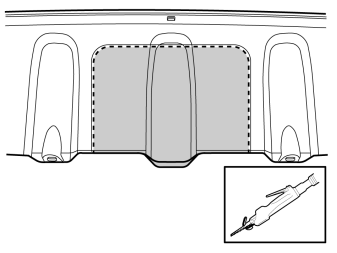

• Для автомобилей, оснащённых буксирным крюком, требуется выпилить выемку под этот крюк. Разметка имеется на внутренней стороне защитного листа. Выберите подходящую разметку.

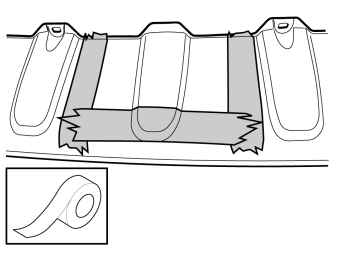

• Приклейте пленку на защитный лист снаружи напротив того места, где будет делаться вырез пилой, чтобы предотвратить повреждение лакокрасочного покрытия подошвой пилы.

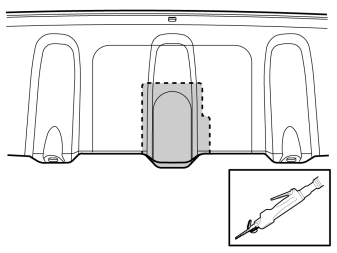

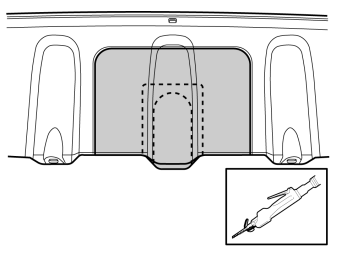

• Осторожно выпилите выемку в защитном листе по выбранной разметке (на рисунке показан разделяемый буксирный крюк EU).
• Сгладьте опиленные кромки мелкозубчатым напильником.

Распространяется только на буксирый крюк для США.

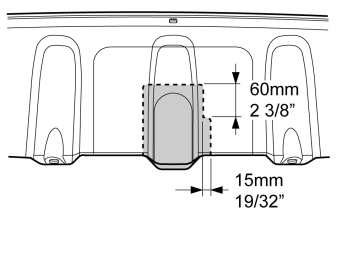

• Начертите вырезку для электропроводки буксирного крюка.

• Осторожно выпилите выемку в защитном листе по выбранной разметке.
• Сгладьте опиленные кромки мелкозубчатым напильником.

Относится ко всем моделям

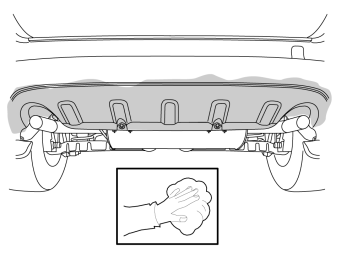

• Вымойте нижнюю часть кожуха бампера, где будет располагаться защитный лист.
• Вытрите насухо.

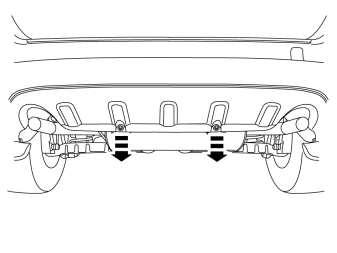

• Снимите два пластмассовых зажима. Новые имеются в комплекте.

• Возьмите держатель из комплекта.
• Просверлите три отверстия сверлом Ø6 мм в центре трёх отметок для сверления (три отверстия под винты с потайной головкой) в середине держателя.
• Удалите стружку после сверления и очистите края отверстия.

• Просверлите шесть отверстий сверлом Ø5 мм в центре шести отметок для сверления (три отверстия под винты с потайной головкой) на краях держателя.
• Удалите стружку после сверления и очистите края отверстия.

• Уберите два предохранительных куска ленты в середине.

• Выньте два крепёжных устройства из комплекта. Нажатием закрепите их в двух отверстиях на каждом конце держателя, на противоположной стороне кусков ленты.

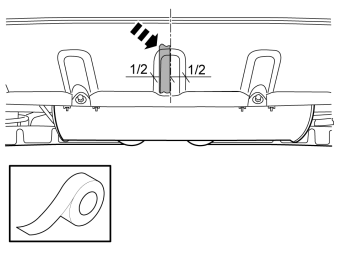

• Отмерьте центр рельефа в середине между крепёжными устройствами держателя и разместите липкую ленту на его краю.

Иллюстрация A

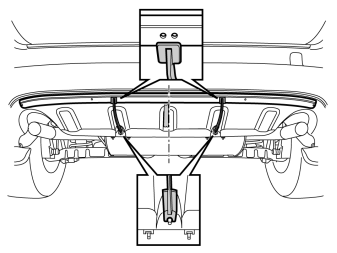

• Расположите держатель с крепёжными устройствами так, чтобы средняя метка под отверстие на нём и кромка куска липкой ленты были посредине согласно рисунку.

Примечание: Пока ещё не нажимайте на держатель для его закрепления.

Примечание: Важно значение имеет правильнсть размещения крепёжных устройств в отверстиях у нижнего края, чтобы держатель получил требуемое положение.

Иллюстрация B

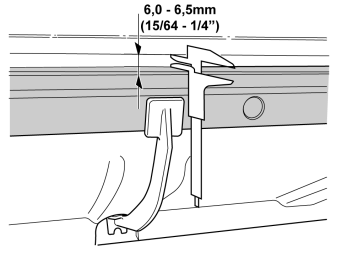

• Проверьте, чтобы размер A между верхней кромкой крепёжного крюка и началом радиуса рельефа на кожухе бампера на обеих сторонах был 6,0 - 6,5 мм. При необходимости отрегулируйте этот размер, осторожно ослабив держатель и выполнив регулировку до достижения требуемой величины.
• Нажатием надёжно закрепите весь держатель.

Примечание: Важно, чтобы держатель плотно прилегал по всей длине, не образуя изгибов в местах его крепления.

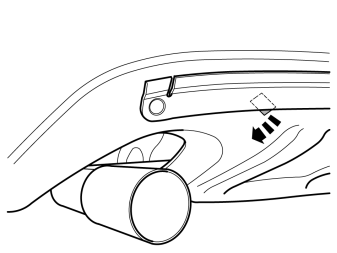

• Снимите защитную ленту с одного наружного конца держателя.

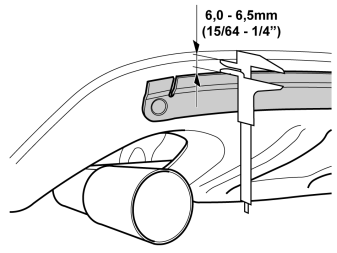

• Проверьте, чтобы размер A между верхней кромкой держателя и началом радиуса рельефа на кожухе бампера около наружного конца был 6,0 - 6,5 мм.
• Нажатием надёжно закрепите наружный конец держателя.
• Повторите операции в пунктах 13 и 14 для другого наружного конца.

Примечание: Важно, чтобы держатель плотно прилегал по всей длине, не образуя изгибов в местах его крепления.

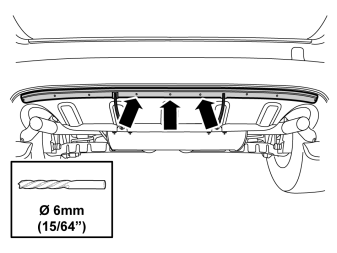

• Просверлите три отверстия сверлом Ø6 мм в середине держателя по предварительным сверлениям и через кожух бампера.
• Удалите стружку после сверления и очистите края отверстия. Для удаления стружки сзади держателя используйте измерительный щуп.

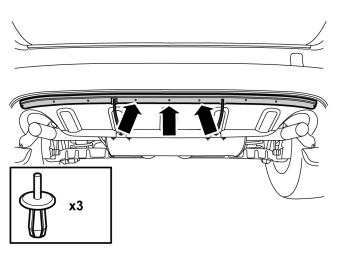

• Выньте три зажима из комплекта. Нажатием введите их в отверстия, начав с отверстия в середине и затем по бокам.

Примечание: Следите за тем, чтобы держатель был надёжно прижат к кожуху бампера и чтобы шляпки зажимов были надёжно прижаты к держателю, когда производится забивание центрового штифта.

• Просверлите три отверстия сверлом Ø5 мм на сторонах держателя по предварительным сверлениям и через кожух бампера.
• Удалите стружку после сверления и очистите края отверстия. Для удаления стружки сзади держателя используйте измерительный щуп.
• Снимите крепёжные устройства.

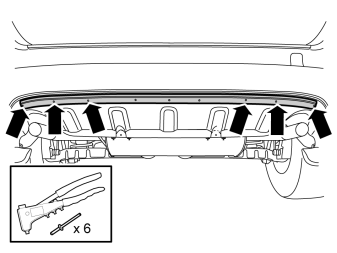

• Выньте вытяжные заклёпки из комплекта и прикрепите ими держатель к оболочке бампера. Операции крепления заклёпками начините с внутренних отверстий и переходите к наружным по обеим сторонам. Следите за тем, чтобы держатель плотно прилегал к кожуху бампера.

• Выньте защитный лист из комплекта, снимите распорную рейку на обеих сторонах и выбросьте их.

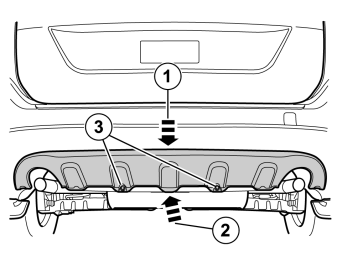

• Нажатием введите верхний край защитного листа в держатель (1). Должен послышаться щелчок.
• Наклоном введите нижний край (2) к кожуху бампера.
• Установите новые пластмассовые зажимы (3) и затяните их.

Примечание: Следите за тем, чтобы во время бурения отверстий крайние концы панели, подлежащие креплению заклёпками, должным образом прилегали к кожуху бампера.

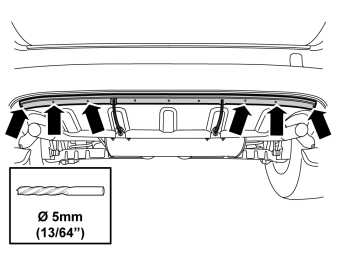

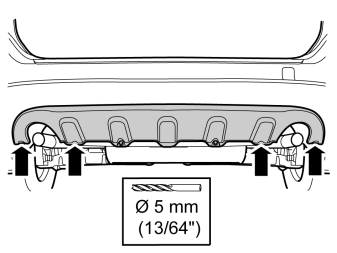

• Прижмите крайние концы защитного листа к кожуху бампера. Просверлите четыре отверстия Ø5 мм через имеющиеся отверстия в защитном листе и через кожух бампера.
• Удалите всю стружку.

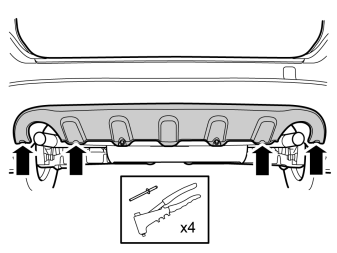

• Закрепите защитный лист заклёпками.
