Защитный лист, под двигателем

Касается S60(11-)

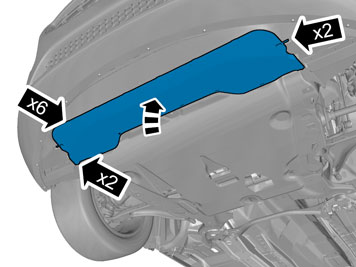

• Снимите воздухоуправление.

Относится ко всем моделям

• Уберите винты и шаблон.
• Положите все в одну сторону. Новый материал можно найти в комплекте.

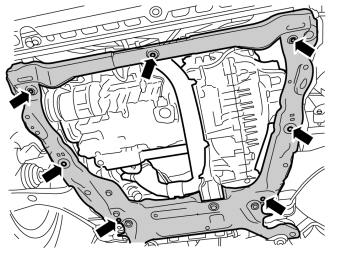

• Снимите зажимы, закрепляющие защитную пластину в подрамнике.
• Отложите зажимы в сторону. Новые зажимы можно найти в комплекте.

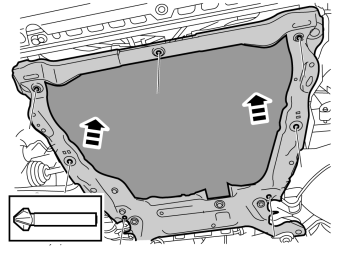

• Закройте нижнюю часть двигателя картоном или аналогичным материалом, чтобы стружка от сверления не попадала в моторный отсек.
• Осторожно высверлите прямоугольные отверстия, где располагались зажимы. Используйте инструмент № 9814112.
• Удалите всю стружку.

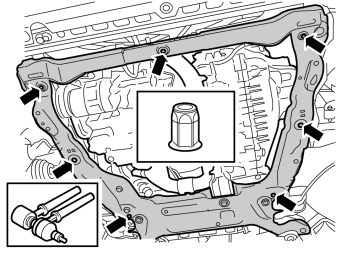

• Возьмите заклепочные гайки из комплекта и вверните их в просверленные отверстия. Используйте инструмент №9512782.

• Возьмите новую защитную пластину с винтами и прокладками из комплекта.
• Установите защитную пластину таким образом, чтобы высокие прокладки с длинными винтами находились сзади, а четыре низких прокладки с короткими винтами по бокам находились спереди.

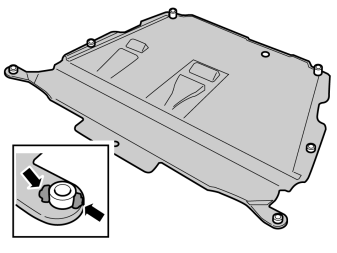

• Закрепите прокладки на защитной пластине напротив отверстий с помощью кусочков бутиловой ленты.

Примечание: При выполнении данной процедуры воспользуйтесь помощью своего коллеги.

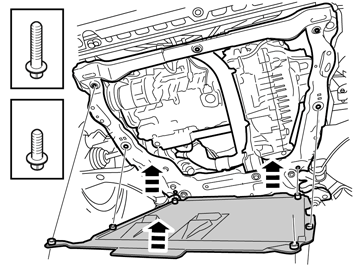

• Поднимите защитную пластину, поставьте ее на место.
• Вверните винты. Установите длинные винты сзади. Затяните их до 30 Нм (22 фунто-фута).
• Ослабьте винты на два оборота.
• Затяните винты. Затяните до 24 Нм (18 фунто-футов).

Касается S60(11-)
