Заправка системы кондиционирования воздуха хладагентом из RHS 850

Примечание: Перед началом работ: Прочитайте и примите к сведению Меры предосторожности при работах с хладагентом. Также прочитайте Общая информация о ремонте и замене компонентов системы кондици онирования.

Определите из технических данных на странице 5 количество хладагента, которое необходимо залить в систему кондиционирования воздуха. Убедитесь, что накопитель (13) дренажного агрегата содержит достаточно хладагента.Тип и количество хладагента

Примечание: При заправке агрегата RHS 850 хладагентом R134a из отдельного газового баллона необходимо использовать штуцер высокого давления (9). Это можно выполнять при опорожнении системы кондиционирования через штуцер низкого давления.

• С помощью резинового кольца на мерном стекле (13) обозначьте количество хладагента, которое необходимо залить в систему кондиционирования воздуха.

Примечание: Необходимо прибавить 50 см³ (50 мл) к объему, показываемому мерным стеклом, в расчете на заполнение трубопроводов агрегата, заправочного шланга между агрегатом и автомобилем и соединительных элементов автомобиля.

• Установите переключатель (2) в положение CHARGING (заправка).

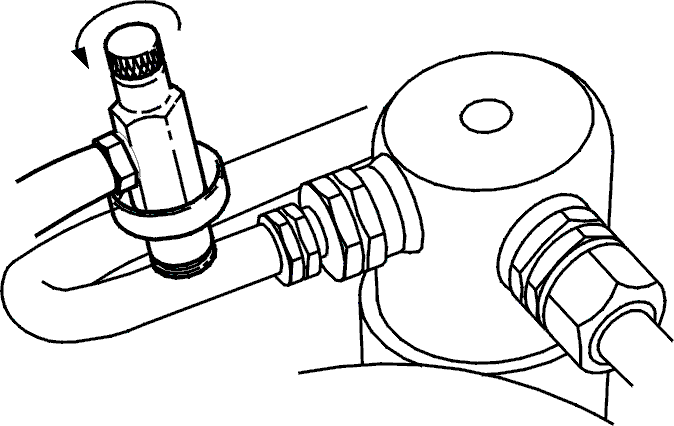

• Верхний кран (7) должен быть закрыт, а нижний кран (8) открыт. Следите за уровнем по мерному стеклу (13). Закройте кран сервисного клапана (повернув против часовой стрелки), когда уровень достигнет отмеченного значения. После этого клапан будет находиться в отпущенном положении и перестанет воздействовать на клапан Шредера в автомобиле.

• Установите переключатель (2) в положение RECOVERY.
• Закройте кран (8). Откройте кран (7).
• Дождитесь когда погаснет лампа (4). Хладагент удален из шланга.

Примечание: Когда переключатель установлен в положение RECOVERY, уровень по мерному стеклу может быть более 50 мл. Это соответствует норме, поскольку обычно в мерное стекло проходит хладагент из конденсатора агрегата.

• Закройте кран (7).
• Установите переключатель (2) в положение TEST.
• Отсоедините шланг от сервисного клапана.
• Выключите агрегат с помощью MAIN SWITCH (1).

Примечание: С помощью течеискателя 951 1207 выполните дополнительную проверку соединений, которые разъединялись.🔧 LÄCKSÖKARE (AC - SYSTEM)

Внимание: Для проверки герметичности нельзя использовать смесь R134a со сжатым воздухом, поскольку при высоких температуре и давлении эта смесь взрывоопасна.
