Замок рулевого колеса, замена (2003, 2004)

Подготовка

Потяните вниз рычаг регулировки рулевого колеса и подтяните рулевое колесо вверх до крайнего верхнего положения.

Снятие крышек рулевой колонки

Выньте ключ зажигания (1).Выверните три винта (2).Вдавите защелки и снимите нижнюю крышку рулевой колонки (3).Потяните вверх верхнюю крышку рулевой колонки (4).

Снятие блока замка рулевого колеса

Отсоедините разъемы.Вдавите защелку и снимите узел замка рулевого колеса.

Снятие троса устройства взаимоблокировки выключателя зажигания (применимо только к автомобилям с автоматической коробкой передач)

Снимите трос устройства взаимоблокировки выключателя зажигания.Поверните ключ зажигания в положение I.Прижмите вверх накладку замка и вытяните трос.

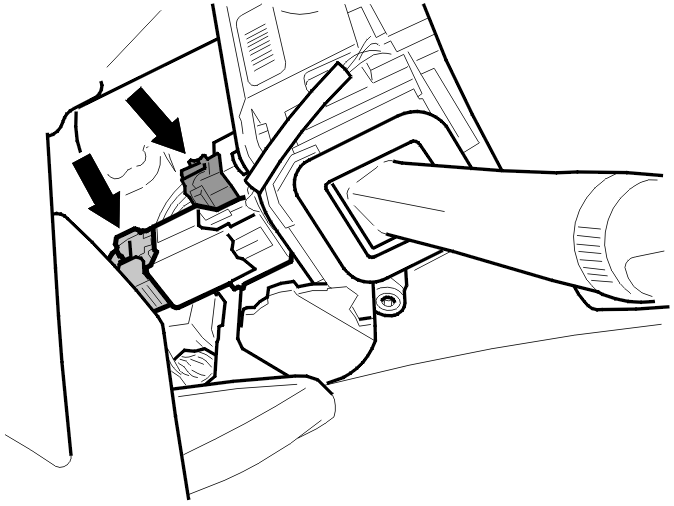

Снятие разъемов модуля рулевого колеса (SWM)

Отсоедините разъемы на узле переключателя передач.

Снятие замка рулевого колеса

Высверлите защитные винты держащие замок рулевого колеса.

Подсказка: Используйте угловую дрель.

Снимите замок рулевого колеса.

Установка замка рулевого колеса

Вставьте ключ зажигания в новый замок рулевого колеса.Убедитесь что ключ находится в положении I и стопорная скоба на замке рулевого колеса находится внизу.Установите новый замок рулевого колеса к колпачку на рулевой колонке.Установите новые защитные винты.Затягивайте защитные винты до тех пор, пока головки винтов не сломаются.

Установка разъемов на модуле рулевого колеса (SWM)

Закрепите разъемы на узле переключателя передач.

Установка троса устройства взаимоблокировки выключателя зажигания (применимо только к автомобилям с автоматической коробкой передач)

Установите рычаг переключателя передач в положение P.Поверните ключ зажигания в положение I.Запрессуйте кабель на ключ зажигания и убедитесь в правильной установке кабеля.Выньте ключ зажигания и убедитесь, что рычаг переключателя передач заблокирован в положении P.

Установка блока замка рулевого колеса

Выньте ключ зажигания.

Установите:

• разъемы
• модуль замка рулевого колеса.

Установка крышек рулевой колонки

Установите нижнюю крышку рулевой колонки.

Примечание: Убедитесь в том, что кабели не зажимаются.

Установите винты нижней крышки рулевой колонки.Отведите вниз верхнюю крышку рулевой колонки и вдавите защелки на место в нижней крышке рулевой колонки.

Примечание: Убедитесь в том, что манжеты вокруг рычагов управления правильно прилегают к кожухам рулевого колеса.

Завершение

Отрегулируйте установку рулевого колеса и зафиксируйте рычаг регулировки рулевого колеса.

В системе автомобильной связи VIDA проверьте, чтобы в процессе работы не были зарегистрированы никакие коды неисправности.

Заказ программного обеспечения / ключей

Примечание: Для установки ключа необходимо заказать программное обеспечение и ключ. Для стирания ключа необходимо заказать только программное обеспечение.

Закажите ключ и/или программное обеспечение. См. 9438428.

Примечание: Когда ключ и/или программное обеспечение доступно, можно выполнить программирование/стирание.

Если был добавлен новый ключ, требуется проверить функционирование.

Функциональная проверка

Попробуйте завести двигатель.
