Замок и пиротехнический натяжитель ремня безопасности переднего сиденья, замена

Снятие вещевого лотка переднего сиденья

• Сдвиньте переднее сиденье в крайнее переднее положение.
• Снимите вещевой лоток сиденья, подняв его переднюю часть и сдвинув лоток назад.На рисунке показано сиденье с механическим управлением.Для сиденья с электроприводом нужно отсоедините разъем от модуля управления электроприводом сиденья. Модуль управления находится под сиденьем.

Заблокируйте надувную подушку SIPS

Примечание: Если сиденье не оборудовано надувной подушкой SIPS, перейти к следующей операции.

Внимание: Если переднее сиденье оборудовано надувной подушкой SIPS, то перед началом работ необходимо заблокировать эту надувную подушку. Используется устройство для безопасной транспортировки, которое находится в держателе под крышкой вещевого лотка сиденья, оборудованного надувной подушкой SIPS. Нельзя подвергать боковину сиденья воздействию внешней силы.

• Снимите устройство для безопасной транспортировки с держателя под крышкой. (На всех сиденьях, оборудованных надувной подушкой SIPS.)
• Поставьте устройство для безопасной транспортировки на датчик надувной подушки SIPS.

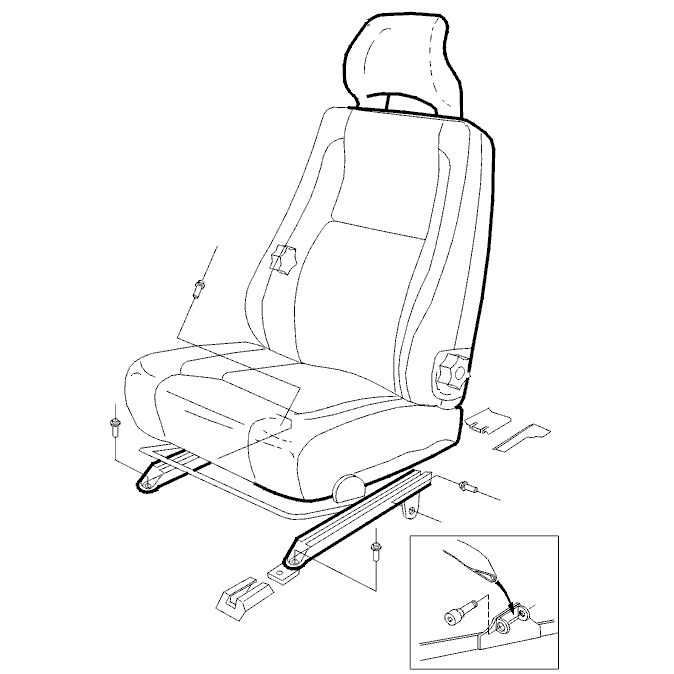

Снятие переднего сиденья

• Снимите ремень безопасности с крепления на сиденье (винт 1 х 12 мм).
• Сдвиньте сиденье вперед.
• Снимите крышки и выверните 2 крепежных винта (14 мм) в задней части направляющих салазок.
• Сдвиньте сиденье назад.
• Снимите крышку и выверните 2 крепежных винта (14 мм) в передней части направляющих салазок.

• Если установлена магнитола с кодом защиты от кражи, запишите этот код.
• Зажигание выключено

• Отключите отрицательный провод от аккумулятора
• Отсоедините разъемы от переднего сиденья (под сиденьем у передней части направляющей салазок).
• Поднимите сиденье вертикально, чтобы направляющие пальцы, расположенные под направляющими салазок, вышли из соответствующих отверстий в полу.

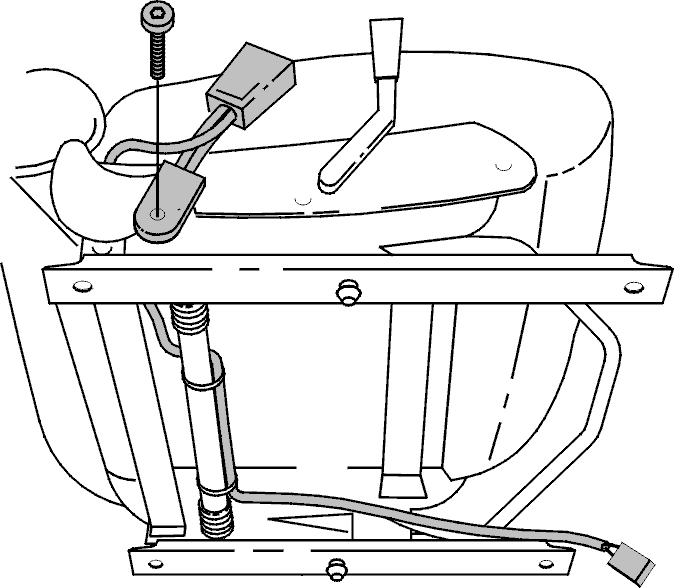

Снятие замка ремня безопасности

• Выверните винт крепления замка ремня безопасности.Запомните (зарисуйте) трассу кабелей и положение ленточных хомутов.
• Срежьте ленточные хомуты.
• Снимите замок ремня безопасности вместе с кабелем.

Примечание: Для неподвижных сидений, сидений, управляемых механически, а также электроуправляемых сидений с запоминающим устройством и без него, трасса кабеля отличается. На рисунке показано сиденье с механическим управлением.

Установка замка ремня безопасности

• Поставьте замок ремня безопасности (1 винт).Момент затяжки винта крепления замка = 40 Н м.
• Смонтируйте кабель с замка ремня безопасности.
• Поставьте новые ленточные хомуты.

Примечание: Для неподвижных сидений, сидений, управляемых механически, а также электроуправляемых сидений с запоминающим устройством и без него, трасса кабеля отличается. На рисунке показано сиденье с механическим управлением.

Снятие внутренней панели стойки B

• Снимите внутреннюю панель стойки В. Стяните панель (крепится пистонами).

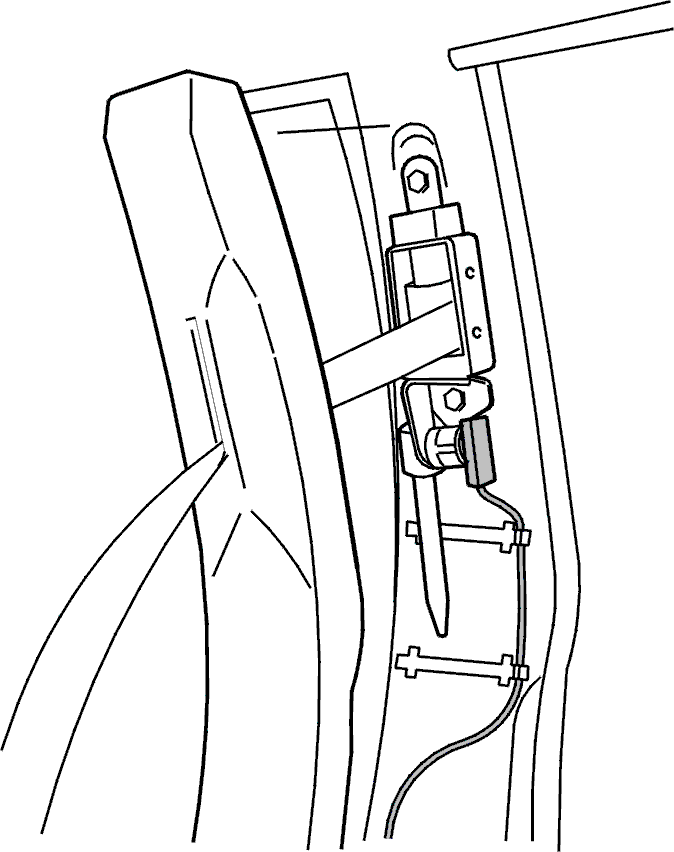

Отсоединение разъема от натяжителя ремня безопасности

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

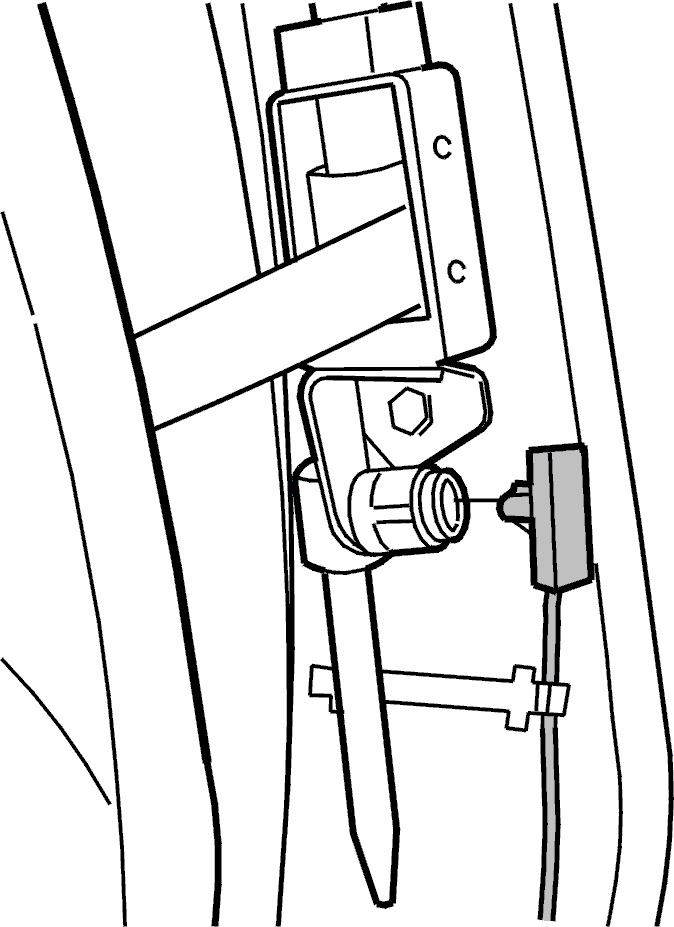

• Отсоедините разъем воспламенителя провода воспламенения системы SRS от натяжителя ремня безопасности.

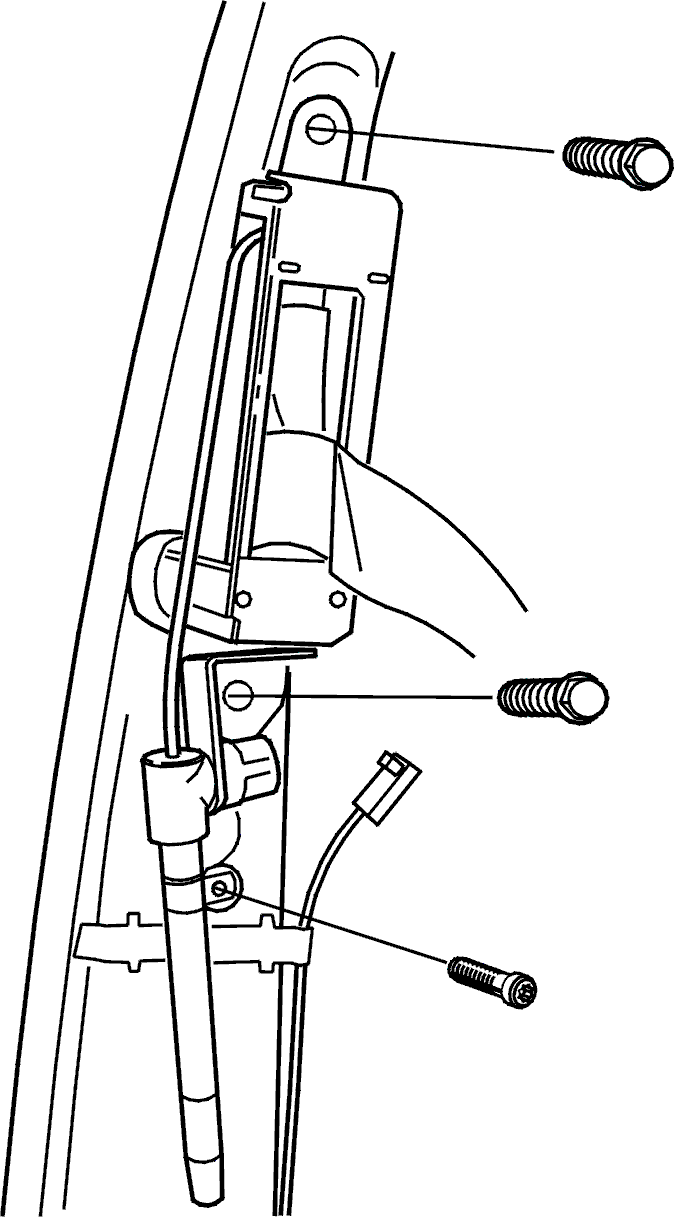

Снятие натяжителя и катушки (инерционной) ремня безопасности

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом натяжителе ремня безопасности. Это может привести к срабатыванию натяжителя ремня безопасности!

Отделите:

• катушку (инерционную) ремня безопасности со стойки B (винты 2 х 14 мм).
• натяжитель ремня безопасности со стойки B (1 х Torx 30).

Внимание: Натяжители ремней безопасности нельзя разбирать, ремонтировать или переставлять в другой автомобиль. Следуйте инструкциям, приведенным в Правила обращения с несработавшими модулями надувных подушек/пи ротехническими натяжителями ремней безопасности.

Установка натяжителя и катушки (инерционной) ремня безопасности

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом натяжителе ремня безопасности. Это может привести к срабатыванию натяжителя ремня безопасности!

Установите:

• катушку (инерционную) ремня безопасности на стойку B (винты 2 х 14 мм).Момент затяжки винта крепления катушки = 40 Н м.
• натяжитель ремня безопасности на стойку B (1 х Torx 30).Момент затяжки винта крепления натяжителя = 6 Н м.

Подсоединение разъема к натяжителю ремня безопасности

Внимание: При разъединении и соединении разъема воспламенителя провода воспламенения системы SRS аккумуляторная батарея должна быть отсоединена.

• Подсоедините разъем воспламенителя провода воспламенения системы SRS к натяжителю ремня безопасности.

Установка внутренней панели стойки B

• Поставьте внутреннюю панель стойки В. Прижмите панель на место (крепится пистонами).

Установка переднего сиденья

• Поставьте сиденье. Совместите направляющие пальцы, расположенные на направляющих салазок, с соответствующими отверстиями в полу.
• Подсоедините разъемы к переднему сиденью (под сиденьем у передней части направляющей салазок).

Внимание: Убедитесь, что во время подключения аккумулятора в автомобиле никого нет.
- Зажигание включено.

• Подключите отрицательный провод к аккумулятору.

• Сиденье должно находиться в крайнем заднем положении.
• Поставьте 2 крепежных винта (14 мм) и крышку в передней части направляющих салазок. Момент затяжки винтов крепления направляющих салазок = 40 Н м.
• Сдвиньте сиденье вперед.
• Поставьте 2 крепежных винта (14 мм) и крышки в задней части направляющих салазок. Момент затяжки винтов крепления направляющих салазок = 40 Н м.
• Смонтируйте ремень безопасности в креплении на сиденье (винт 1 х 12 мм). Момент затяжки винта крепления ремня = 40 Н м.

Примечание: Внешний задний крепежный болт следует затяните последним. В противном случае возможен перекос сиденья.

Проверка функционирования

Убедитесь в том, что:

• катушка (инерционная) ремня безопасности блокируется надлежащим образом. Для этого несколько раз вытяните ремень плавно и с рывками.
• ремень безопасности фиксируется в замке.
• работает устройство предупреждения о необходимости пристегнуть ремень безопасности.
• управление сиденьем с электроприводом работает нормально.

Разблокируйте надувную подушку SIPS

Примечание: Если сиденье не оборудовано надувной подушкой SIPS, перейти к следующей операции.

Внимание: Если переднее сиденье оборудовано надувной подушкой SIPS, то после завершения работ необходимо разблокировать эту надувную подушку. Снимите устройство для безопасной транспортировки с датчика надувной подушки SIPS. Нельзя подвергать боковину сиденья воздействию внешней силы.

• Снимите устройство для безопасной транспортировки с датчика надувной подушки SIPS.
• Поставьте устройство для безопасной транспортировки в держатель под крышкой.

Установка вещевого лотка переднего сиденья

• Поставьте вещевой лоток сиденья.На рисунке показано сиденье с механическим управлением.Для сиденья с электроприводом нужно подсоедините разъем к модулю управления электроприводом сиденья. Модуль управления находится под сиденьем.
