Замените клапан регулировки времени впрыска

Необходимые условия

• Запишите код магнитолы
• Снимите отрицательный провод аккумулятора
• Снимите крышку двигателя
• Очистите насос для впрыска топлива.

Осторожно: Клапан регулировки времени впрыска должен заменяться в условиях чрезвычайной чистоты.

Снимите подводящие топливопроводы

См. ru-RU0900c8af808e6e04#KC02392242

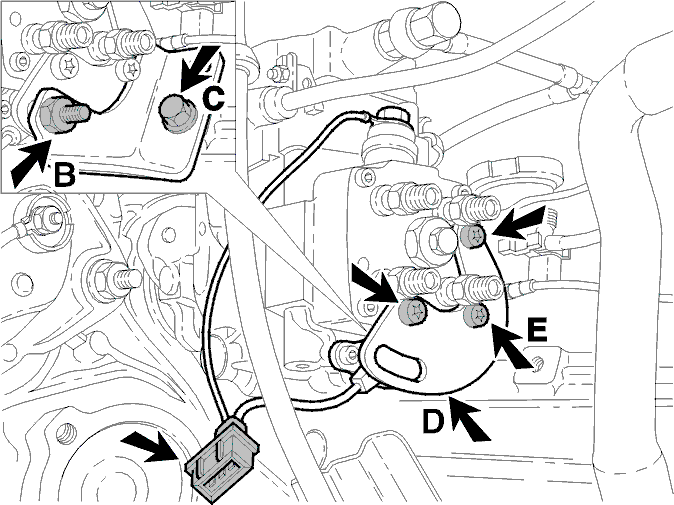

Снимите кронштейны, насос для впрыска топлива

• Снимите и отсоедините разъем от кронштейна
• Выверните болт с гайкой (В)
• Выверните болт (C) из заднего крепления и снимите кронштейн
• Выверните 3 болта и снимите кронштейн (D).

Примечание: Этот кронштейн закреплен специальным болтом (E), отличающимся по длине.

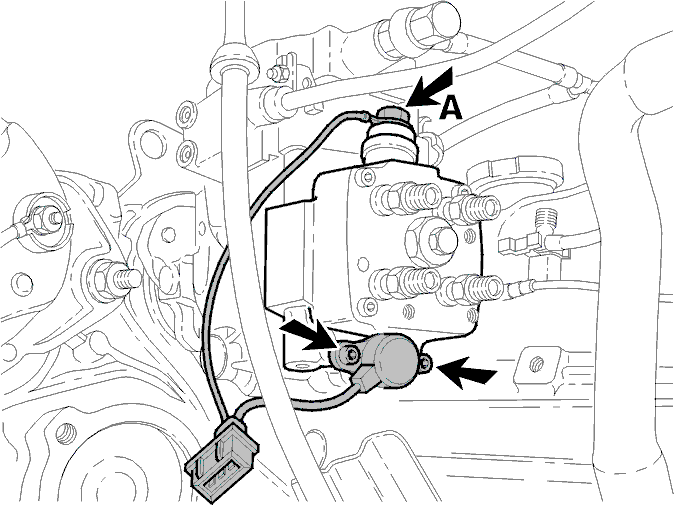

Снимите клапан регулировки времени впрыска

• Выверните гайку (A) и выньте кабель из стопорного клапана
• Очистите участок вокруг клапана регулировки времени впрыска
• Поместите тряпку под насосом для впрыска топлива, чтобы собрать пролившееся топливо
• Выверните 2 болта
• Снимите клапан регулировки времени впрыска
• При снятии проверьте, установлено ли уплотнительное кольцо на клапане регулировки времени впрыска.

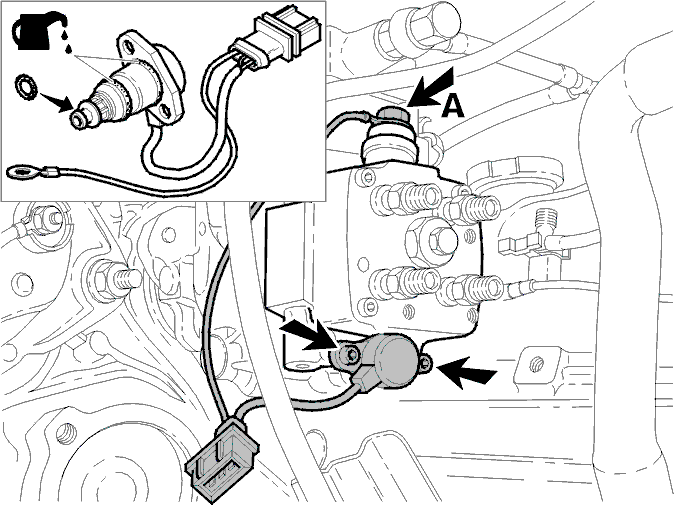

Установите клапан регулировки времени впрыска

• Проверьте, установлено ли уплотнительное кольцо на клапане регулировки времени впрыска
• Нанесите дизельное топливо на резиновые уплотнения
• Расположите клапан регулировки времени впрыска. Момент затяжки 10 Н·м
• Подсоедините кабель, стопорный клапан. Момент затяжки, гайка (А) 5 Н·м.

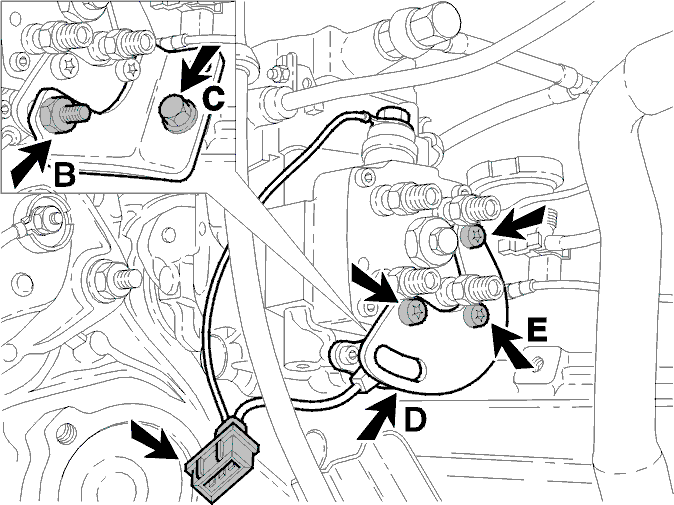

Установите кронштейны на насосе для впрыска топлива

• Установите кронштейн (D) с тремя болтами. Момент затяжки 12 Н·м.

Примечание: Будьте осторожны со специальным болтом (E).
- Расположите кронштейн и затяните пальцами болт (B,C)
- Затяните болт (В). Момент затяжки 24 Н·м.Затяните болт (C). Момент затяжки 20 Н·м.
- Уберите тряпку из-под насоса для впрыска топлива
- Установите разъем на кронштейне.

Установите подводящие топливопроводы

См. ru-RU0900c8af808e6e04#KC02392248

Установите

• Поверните ключ зажигания в положение II
• Подсоедините провод заземления аккумулятора
• Считайте коды неисправности
• Запустите двигатель и проверьте на наличие утечек
• Повторите при прогретом двигателе
• Установите крышку двигателя
• Заново введите код магнитолы
• Отрегулируйте часы.
